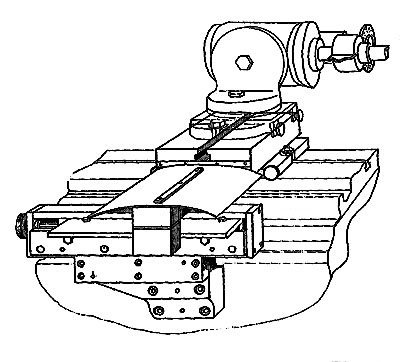

Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36
172 337 руб.
с НДС - на 25.12.2024 г.
| Модель: |  |
3Е642Е.П36 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.
Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.
Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.
Назначение:
Приспособление предназначено для заточки фасонных острозаточенных фрез.
Принцип работы:
Изготавливается копир, соответствующий профилю зуба фрезы. Копир и фреза устанавливаются на приспособление. Зуб фрезы выставляется по шаблону и фиксируется упоркой. По шаблону профиль фрезы совмещается с профилем копира. Выставляют шлифовальный круг. После подвода круга к зубу фрезы осуществить заточку вращением подвижной части приспособления за рукоятку. Деление осуществляется маховичком по упорке.
| Параметр | Значение |
|---|---|
| Затачиваемый инструмент | Фасонные острозаточенные фрезы (металлорежущие) с выпуклым профилем |
| Заточная операция | Заточка по задней поверхности по копиру |
| Диаметры затачиваемых фрез, мм. | 50-100 |
| Габаритные размеры, мм. | 507х280х334 |
| Масса 3Е642Е.П36 , кг. | |
| Применяется на станках | ВЗ-318/ВЗ-318Е, 3Е642/ 3Е642Е |
Гарантийные обязательства.
Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
