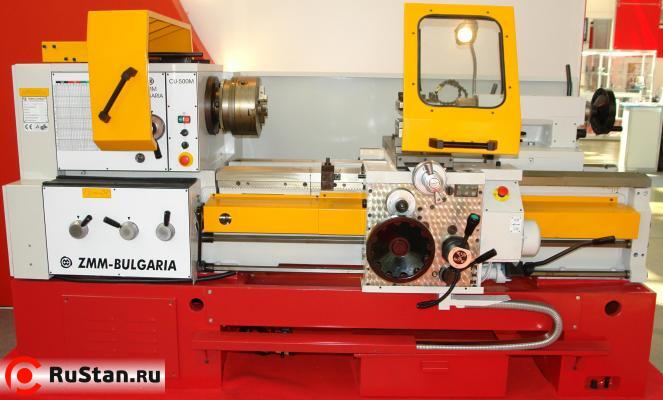

Токарно-винторезный станок ZMM CU500M/3000
Код товара:
1474
Нет в наличии
4 076 055 руб.
с НДС - на 25.12.2024 г.
| Модель: |  |
ZMM CU500M/3000 |
| Производитель: |  |
ZMM Sliven (Болгария) |
- Описание
-
Документы - Комментарии
- Отзывы
Болгарский токарный станок ZMM CU500M/3000 предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Электрика станка CU500M/3000 изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
За дополнительную плату токарный станок CU500M/3000 комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройчтвом цифровой индикации УЦИ.
Все части станка CU500M/3000 изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет. Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.
Сравнительная техническая характеристика токарного станка ZMM CU500M/3000
| Характеристика | Ед. изм. | CU400M | CU500M | CU580M | |
|---|---|---|---|---|---|
| Основные параметры | Высота центров | мм | 220 | 250 | 290 |
| Диаметр обработки над станиной | мм | 440 | 500 | 580 | |
| Диаметр обработки над суппортом | мм | 240 | 300 | 380 | |
| Диаметр обработки над выемкой в станине | мм | 640 | 700 | 780 | |
| Ширина направляющих | мм | 400 | |||
| Расстояние между центрами | мм | 3000 | |||
| Шпиндель | Передний конец | No | 8 | ||
| Диаметр отверстия шпинделя | мм | 72 | |||
| Конусное отверстие шпинделя | Metric | 80 | |||
| Передняя бабка | Количество скоростей шпинделя | 21 | |||
| Диапазон оборотов | об/мин | 20-2000 | |||
| Мощность главного привода | кВт | 7,5(11) | |||
| Подачи | Количество подач | 120 | |||
| Диапазон продольных подач | мм/об | 0,039-12 | |||
| Диапазон поперечных подач | мм/об | 0,018-6 | |||
| Резьба | Количество резьб | 64 | |||
| Шаг миллиметровой резьбы | мм | 0,5-120 | |||
| Шаг дюймовой резьбы | вит/1 | 60-1/4 | |||
| Шаг модульной резьбы | мм | 0125-30 | 0,125-30 | ||
| Шаг диаметральной резьбы | DP | 240-1 | |||
| Перемещения | Ход поперечных салазок | мм | 315 | ||
| Ход верхних салазок | мм | 130 | |||
| Пиноль | Диаметр пиноли | мм | 75 | ||
| Конус пиноли | Морзе | No.5 | |||
| Ход пиноли | мм | 230 | |||
| Вес ZMM CU500M/3000 CU500M | Для РМЦ 2000 мм | кг | 3300 | 3400 | 3600 |
Комплектация токарно-винторезного станка CU500M/3000 поставляемая за дополнительную плату
 |  |  |  |  |
| Планшайба 4-х кулачковая с независимым перемещением кулачков | Планшайба без кулачков | Подвижный люнет 10-200мм | Неподвижный люнет малый 10-230мм | Неподвижный люнет большой 150-400мм |
 |  |  |  |  |
| Однопозиционный ограничитель длины | Часы резьбовые (лимб нарезки резьбы) | Патрон поводковый с поводками | Сверлильный патрон | Редуктор пиноли задней бабки |
 |  |  |  | |
| УЦИ Optima по двум осям | Конусная линейка +/-10 гр. 340мм | Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного | 3-х кулачковый самоцентрирующийся токарный патрон 250мм | |
 | ||||
| Вращающийся центр кМ5 | ||||
А также:
- Комплект роликов для люнета
- Пятипозиционный ограничитель длины
- Электро-динамический тормоз
- Ножной тормоз 3000 mm
- Зубчато-ременная передача привода шпинделя передней бабки
- Комплект ключей для обслуживания станка
- Каталог запчастей
- Упаковка станка и узлов в деревянный ящик 3000 mm
