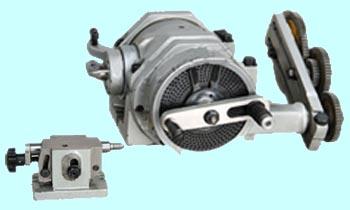

Универсальная делительная головка УДГ Д-160А

Универсальная делительная головка УДГ Д-160А предназначена для поворота обрабатываемой детали на заданную величину при выполнении различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ.
С помощью делительных головок можно делить обрабатываемую деталь по окружности на любое число частей до 400 без интервалов и на некоторое число более 400 с интервалами.
Обработку деталей с помощью делительных головок можно производить в центрах, в самоцентрирующемся патроне, на шпиндельной оправке и т. п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УДГ Д-160А

Характеристика	УДГ Д-160А
Класс точности	Н
1. Высота центров	85 (3 11/32")
2. Диаметр отверстия полного шпинделя, мм	14,9 (19/32")
3. Резьба рабочего конца шпинделя	М33х2
4. Конус Морзе шпинделя передний	2
5. Наибольший диаметр обрабатываемой детали, мм	160 (6 5/16")
6. Передаточное отношение	1:40
7. Диапазон деления включая простые числа	2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм	180 (7 3/32")
9. Габаритные размеры основания, мм	212х156 (8 11/32")
10. Масса, кг	35,5
11. Токарный патрон	диаметр 100

Комплект поставки УДГ Д-160А

Наименование	Количество
1. Люнет	1
2. Гитара для дифференциального деления	1
3. Гитара для нарезания спирали	1
4. Оправка для дифференциального деления	1
5. Колеса зубчатые:         z=25; m=1,5         z=30; m=1,5         z=35; m=1,5         z=40; m=1,5         z=50; m=1,5         z=55; m=1,5         z=60; m=1,5         z=70; m=1,5         z=80; m=1,5         z=90; m=1,5         z=100; m=1,5	2 1 1 1 1 1 1 1 1 1 1
6. Паспорт принадлежностей универсальной делительной головки	1
