Заднее расположение двигателя обеспечивает компактность стола. Предназначены в первую очередь для малогабаритных вертикальных ОЦ и сверлильных центров.

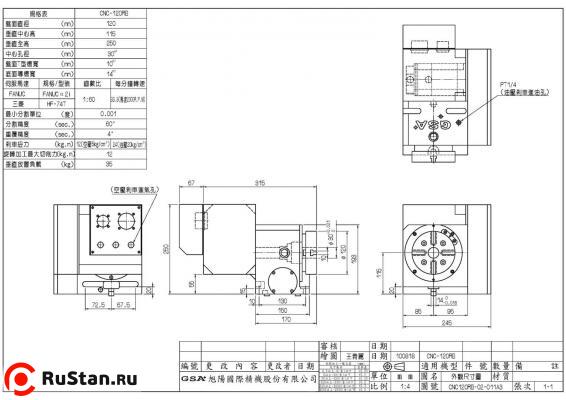

Технические характеристики CNC-120RB GSA+

Параметр Ед. изм. Значение
Диаметр мм 120
Высота центров при вертикальной установке мм 115
Общая высота при вертикальной установке мм 250
Вес CNC-120RB нетто (без двигателя) кг 70
Центральное отверстие мм 30H7
Ширина Т-пазов мм 10H7
Ширина направляющего сухаря мм 14H7
Сервомотор Meldas HF-75T
Сервомотор Fanuc a2i
Сервомотор Siemens 1FK7042
Сервомотор Heidenhein QSY96A
Передаточное число 1:60
Минимальный угол град 0,001
Максимальные обороты об/мин 33,3
Усилие пневмозажима кг*м 12
Усилие гидрозажима кг*м 24
Класс точности позиционирования 60”
Повторяемость (Однонаправленный) с ±4”
Повторяемость (Двунаправленный) с ±8”
Макс. усилие резания кг*м 12

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 35
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 75
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 800
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 8
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 18
