Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

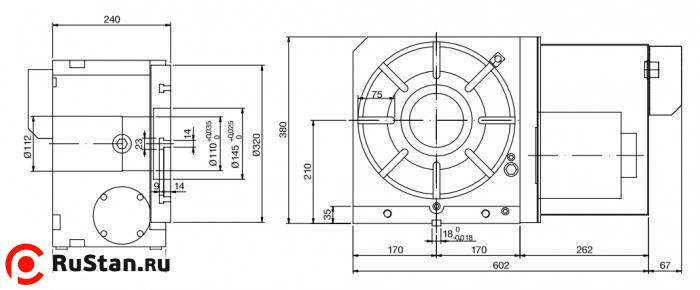

Технические характеристики CNC-320R GSA+

Параметр Ед. изм. Значение
Диаметр мм 320
Высота центров при вертикальной установке мм 210
Высота стола при горизонтальной установке мм 240
Общая высота при вертикальной установке мм 380
Вес CNC-320R нетто (без двигателя) кг 210
Центральное отверстие мм 110Н7
Ширина Т-пазов мм 14Н7
Ширина направляющего сухаря мм 18Н7
Сервомотор Meldas HF-204S
Сервомотор Fanuc a12i
Сервомотор Siemens 1FK7083
Сервомотор Heidenhein QSY155B
Передаточное число 1:180/1:90
Минимальный угол град 0,001
Максимальные обороты об/мин 11,1/22,2
Усилие пневмозажима кг*м 71
Усилие гидрозажима кг*м 142
Класс точности позиционирования 15”
Повторяемость (Однонаправленный) с ±4”
Повторяемость (Двунаправленный) с ±8”
Макс. усилие резания кг*м 78

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 175
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 350
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 2500
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 142
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 200
