Одноосевой поворотный стол ЧПУ CNC-400R GSA+

Код товара:

40670

Нет в наличии

Купить в лизинг

8 (800) 500-63-48

order@rustan.ru

Сравнить Избранное

Модель:		CNC-400R
Производитель:		GSA

Описание
Комментарии
Отзывы

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

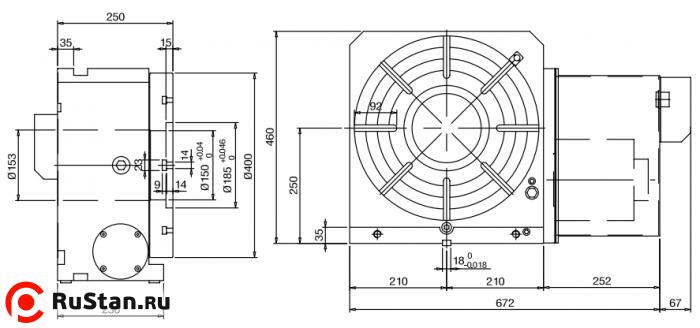

Технические характеристики CNC-400R GSA+
Параметр	Ед. изм.	Значение
Диаметр	мм	400
Высота центров при вертикальной установке	мм	250
Высота стола при горизонтальной установке	мм	250
Общая высота при вертикальной установке	мм	460
Вес CNC-400R нетто (без двигателя)	кг	280
Центральное отверстие	мм	150^Н7
Ширина Т-пазов	мм	14^Н7
Ширина направляющего сухаря	мм	18^Н7
Сервомотор Meldas		HF-204S
Сервомотор Fanuc		a12i
Сервомотор Siemens		1FK7083
Сервомотор Heidenhein		QSY155B
Передаточное число		1:90
Минимальный угол	град	0,001
Максимальные обороты	об/мин	22,2
Усилие пневмозажима	кг*м	92
Усилие гидрозажима	кг*м	184
Класс точности позиционирования		15”
Повторяемость (Однонаправленный)	с	±4”
Повторяемость (Двунаправленный)	с	±8”
Макс. усилие резания	кг*м	160

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 300
Максимальная горизонтальная нагрузка		кг	W = 500
Максимальное радиальное усилие		кг	F = 3500
Максимальное радиальное усилие		кг*м	FxL = 184
Максимальное радиальное усилие		кг*м	FxL = 250
