Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-250R GSA+
Код товара:
40972
Нет в наличии
| Модель: |  |
NCF-250R |
| Производитель: |  |
GSA |
- Описание
- Комментарии
- Отзывы
Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±5”. За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды, с применением 1-осевого шагового или асинхронного контроллера GSA+

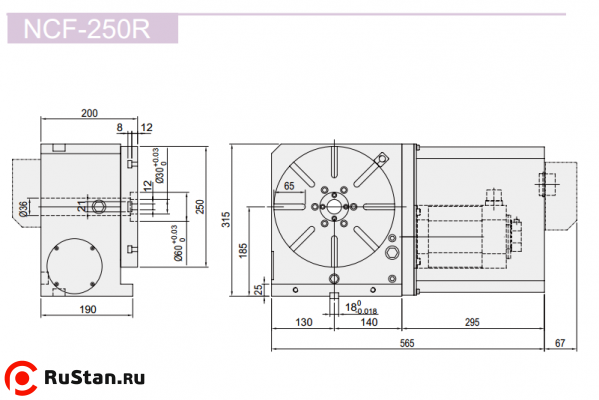

Технические характеристики NCF-250R | |||
|---|---|---|---|
| Характеристика | Ед. изм. | Значение | |
| Диаметр | мм | 250 | |
| Высота центров при вертикальной установке | мм | 185 | |
| Высота поверхности стола при горизонтальной установке | мм | 200 | |
| Общая высота при вертикальной установке | мм | 315 | |
| Центральное отверстие | мм | 30Н7 | |
| Ширина Т-пазов | мм | 12Н7 | |
| Ширина направляющего сухаря | мм | 18Н7 | |
| Тип сервомотора | Meldas | тип | НF-104T |
| Fanuc | a4i | ||
| Siemens | 1FK7060 | ||
| Heidenhein | QSY116C | ||
| Передаточное число | 1:90 | ||
| Минимальный угол | град | 1/5 | |
| Максимальные обороты | об/мин | 22,2 | |
| Повторяемость | Однонаправленный | с | ±1” |
| Двунаправленный | ±2” | ||
| Вес нетто (без двигателя) | кг | 110 | |
| Усилие зажима | кг*м | 500 | |
| Грузоподъемность при вертикальной установке (с задним центром) | кг | 250 | |
