Патрон токарный 3-х кулачковый Ø200 мм 3-200.07.15В

Код товара:
44458
Нет в наличии
Патрон токарный 3-х кулачковый Ø200 мм 3-200.07.15В фото №1

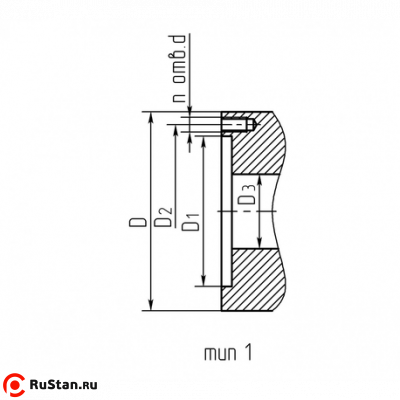

Чертеж фото №2
Купить в лизинг
8 (800) 500-63-48
order@rustan.ru
Модель:
3-200.07.15В
Производитель: БелТАПАЗ
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889
  • Исполнение 1 – с цельными кулачками
  • Материал: сталь

Суммарная статическая сила зажима кулачками патронов: Р max Н = 37000

Максимально допустимая частота вращения: N max, min -1 = 4000

Классы точности по ГОСТ 1654:

  • В - Высокий

Технические характеристики токарного патрона 3-200.07.15В

Характеристика Значение
D, мм 200
D1, мм 165
D2, мм 180
D3, мм 60
nxd 6xM10
Шаг кулачка, мм 8
Макс. момент на ключе М max, Hm 160
Pmin, kH 37
Условный конус шпинделя -
Размер под ключ, мм 11
Масса кг, не более 17.6

Комплектация

  • Патрон с прямыми кулачками
  • Кулачки обратные
  • Ключ
  • Паспорт
  • Смазка ВНИИ НП-232 (для смазки спирали диска)

Комплектация за дополнительную плату

Кулачки прямые 3-200.33.11.004 Кулачки прямые 3-200.33.11.004 ( арт. 03217 )
6 230p
Кулачки обратные 3-200.33.11.015 Кулачки обратные 3-200.33.11.015 ( арт. 03211 )
6 840p
Кулачки полусырые 3-200.33.11.014 Кулачки полусырые 3-200.33.11.014 ( арт. 01-00000213 )
6 840p
Шестерня 3-200.33.01.005 Шестерня 3-200.33.01.005 ( арт. 02796 )
2 741p
Диск 7100-0031.003 (200) Диск 7100-0031.003 (200) ( арт. 02791 )
6 840p
Ключ 3-250.35.01.010 (200, 250) Ключ 3-250.35.01.010 (200, 250)
0p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы о 3-200.07.15В:

Отзывов пока нет, но ваш может быть первым.
Обозначение токарных патронов
Скачать(0.54 МБ) в формате PDF
Обозначение комплектующих
Скачать(4.44 МБ) в формате PDF
