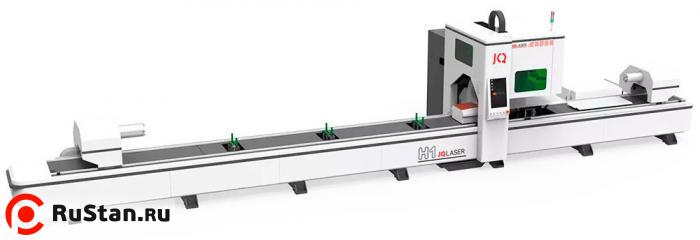

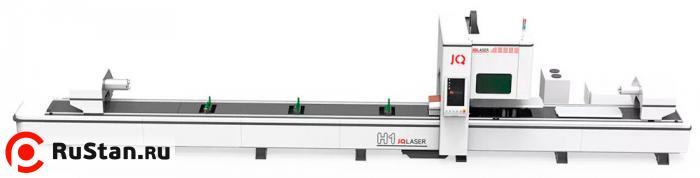

Лазерный станок для резки труб JQLaser FLT-H1
| Модель: |  |
FLT-H1 |
| Производитель: |  |
JQLaser |
| Сертификат: |  |
Официальный дилер |
Лазерный станок FLT-H1 разработан и применяется для резки трубы малого диаметра 15 ~ 160 мм, делая обработку более усовершенствованной и стандартизированной.
Сварная станина
Станок имеет цельнолитую сварную станину, которая проходит обработку обжигами для устранения внутреннего напряжения. Такая станина является более стабильной и долговечной, чем обычная традиционная. Станок оснащен автоматическом устройством смазки, которое периодически смазывает подвижные части станка для сохранения работоспособности и продления срока службы.
Система управления Cypcut
Система управления Cypcut на базе Pachu 5000A способна в режиме реального времени компенсировать отклонение центра трубы и обеспечить более высокую и стабильную скорость резки углов.
Зажимная система с ЧПУ
Патрон разделен на 3 группы пневматических патронов, переднюю, среднюю и заднюю, все 3 группы приводятся в движение серводвигателем для синхронного перемещения и вращения в направлении оси Y. В соответствии с логическим действием, заданным системой, он может реализовать резку трубы по типу вытягивания, что может значительно повысить точность резки и может условно реализовать резку материала с нулевым хвостом (в зависимости от размера заготовки и конкретного процесса резки).
Технические характеристики FLT-H1 |
|
|---|---|
| Характеристика | Значение |
| Максимальная длина трубы | 0~6000 мм |
| Диаметр трубы | 15 ~ 160 мм (внешний круг заготовки) |
| Минимальный хвостовой материал | ≥0 (связано с длиной заготовки и фактическим процессом резания) |
| Максимальный вес обрабатываемой трубы | 250 кг |
| X,Y,Z точность позиционирования | ± 0,05 / 1000 мм |
| X,Y,Z повторяемость | ± 0,03 / 1000 мм |
| Скорость ускорения | 1G M / S2 |
| Макс. скорость обработки | 75 м/мин |
| Скорость патрона | 100 оборотов |
| Вес FLT-H1 | 6000 кг |
| Габариты (ДхШхВ) | 13000х1800х2500 |
| Мощность лазера | *** |
| Система управления | Cypcut 5000A |
| Мощность станка | *** |
| Электропитание | 380 В / 50 Гц ± 10% |
