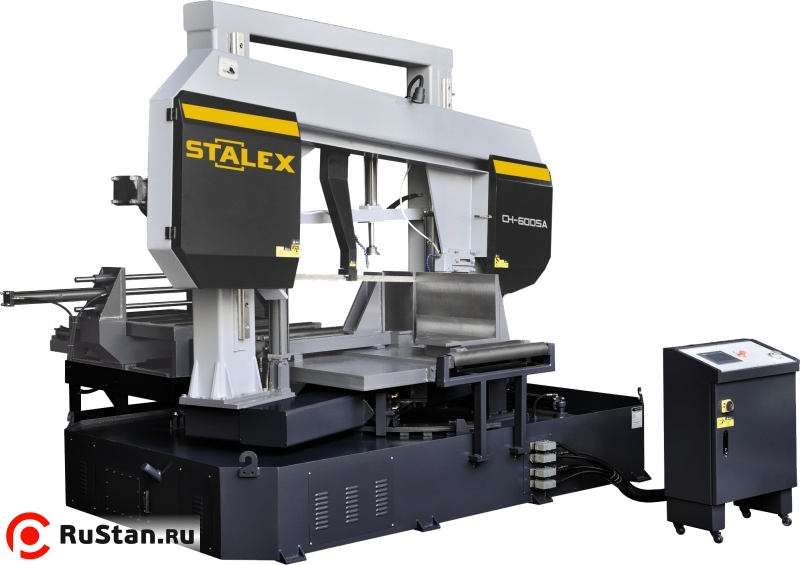

Автоматический ленточнопильный станок Stalex CH-600SA

Техническое описание станка

Модели Stalex серии «CH», являются автоматическими ленточнопильными станками, колонного двухстоечного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, балок, двутавров из стали и сплавов, максимальным диаметром круга 600мм и прямоугольных заготовки под углами 90°/45°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза. Пильная рама представляет собой мощную стальную сварную конструкцию.

На автоматических станках операция резки осуществляется в автоматическом режиме. Оператор задает на PLC контроллере параметры обработки заготовки (длину, кол-во резов и т.д) Нажимает кнопку «Пуск» и станок начинает выполнять весь цикл резания (подачу заготовки в зону резания - зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков.) Оператор только контролирует весь процесс резки. Поворот пильной рамы на нужный угол и фиксация, происходит при помощи гидравлики.

Основные элементы конструкции и функциональности

• Угол пиления заготовок 90°/45°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Станок управляется мощным трёхфазным двигателем.
• Точная регулировка полотна позволяет добиться безлюфтового вращения
• Гидравлическое натяжение полотна
• PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки
• Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Плавная регулировка скорости при помощи инвертера
• Автоматическое подъём рамы при завершении резки
• Станок изготовлен по стандартам СЕ
