Плоскошлифовальный станок с ЧПУ JET JPSG-2480TD
Код товара:
36999
Нет в наличии
17 050 000 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
JET JPSG-2480TD |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
Плоскошлифовальный станок с ЧПУ JPSG-2480TD с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз.
Особенности JPSG-2480TD
- Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз.
- На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя.

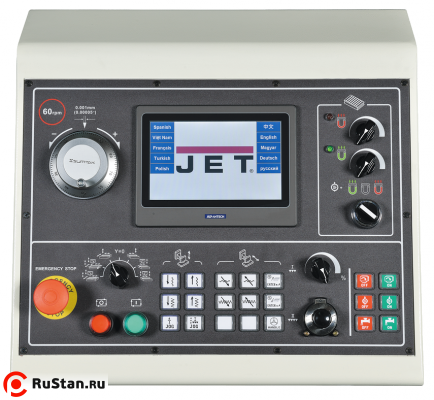

- Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание.
- Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования.
- Скорость выхаживания шлифовального круга регулируется на пульте управления.
- Запатентованная система управления контроля скорости поперечного движения.
- Немецкие направляющие и каретки по оси Y.
- V-образные направляющие пришабриваются вручную.
- Просчитанная конструкция колоны и станины – способная гасить большое количество вибраций.
Технические характеристики JPSG-2480TD |
|
|---|---|
| Характеристика | Значение |
| Размер стола | 600 х 2000 мм |
| Макс. длина продольного шлифования | 2060 мм |
| Макс. длина поперечного шлифования | 610 мм |
| Макс. расстояние ось шпинделя-стол | 720 мм (опция 850 мм) |
| Размер электромагнитного стола | 600 х 1000 мм 2 шт. |
| Продольное перемещение стола | |
| - гидроцилиндр | 2100 мм |
| - вручную | 2150 мм |
| Скорость перемещения стола, плавно | 5 - 20 м/мин |
| Поперечное перемещение стола | |
| Автоматическое поперечное перемещение | 1 - 25 мм |
| Макс. автоматическое поперечное перемещение | 660 мм |
| Вертикальное перемещение шпинделя | |
| Автоматическая подача | 0,001 - 0,05 мм |
| Шаг автоматической подачи | 0,001 – 0.05 мм |
| Ускоренное перемещение | 460 мм/мин |
| Минимальное ускоренное перемещение | 6 мм/мин |
| Перемещение шпинделя за оборот маховика | 5 мм |
| Цена деления нониуса вертикального перемещения | 0,001 мм |
| Шпиндель | |
| Частота вращения шпинделя | 1450 об/мин |
| Диаметр шлифовального круга | 405 мм |
| Ширина шлифовального круга | 50 мм |
| Отверстие шлифовального круга | 127 мм |
| Мощность | |
| Шпиндель S 1 100% | 7.5 кВт (опция 11 кВт, 15 кВт) |
| Гидростанция | 5,6 кВт |
| Двигатель поперечной подачи | 2 кВт |
| Мощность двигателя перемещения суппорта | 2 кВт |
| Габаритные размеры (ДхШхВ) | 5900 х 3500 х 2350 мм |
| Масса | 8500 кг |
Комплектация JPSG-2480TD
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Автоматическая система смазки
- Система подвода СОЖ с магнитным сепаратором
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
