Стенд для испытания шлифовальных кругов на разрыв вращением СР-400В
Код товара:
35379
Нет в наличии
1 008 000 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
СР-400В (с УЦИ) |
| Артикул: | |
СР-400В |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
Стенд СР-400В предназначен для проведения испытаний абразивных кругов на механическую прочность.
Особенности

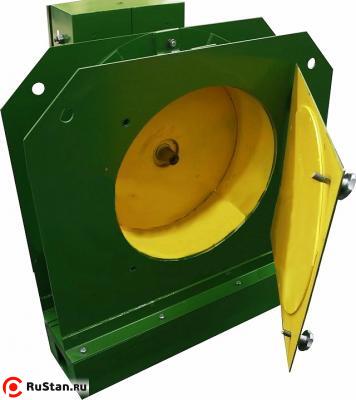

Стенд состоит из камеры защитной, внутри которой и происходит непосредственное испытание абразивных кругов на механическую прочность, бабки шпиндельной, стойки, привода с устройством фиксации шпинделя, основания, электрооборудования.

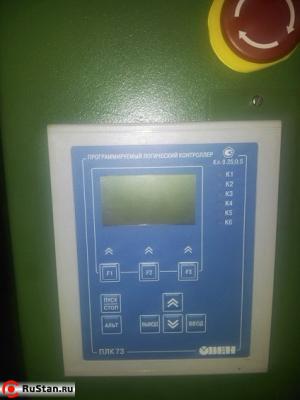

Стенд укомплектован контроллер УЦИ ПЛК-73 для управления циклом испытания. Стенд имеет систему блокировки открытия двери. Система блокировки двери представляет собой сам механизм блокировки и датчик обратной связи для контроля вращения шпинделя.
Технические характеристики СР-400В | |
|---|---|
| Характеристика | Значение |
| Количество испытательных камер, шт. | 1 |
| Рекомендуемый тип круга | 1 (по ГОСТ 2424-83) |
| Диаметры испытываемых кругов, мм. | 115 – 400 (по ГОСТ 2424-83) |
| Количество шпинделей, шт. | 2 |
| Посадочный диаметр круга, мм. | 22,23; 32; 76; 127 |
| Высота круга, мм. | 1-40 |
| Диапазон частот вращения шпинделя, об./мин. | 0…20 000 |
| Погрешность частоты вращения шпинделя, % | ±5 |
| Окружная испытательная скорость, м/сек. | 30-80 |
| Регулирование скорости | бесступенчатый |
| Мощность привода главного движения, кВт | 2,2 |
| Род тока питающей сети | Переменный трехфазный |
| Напряжение питания, В | 380(50Гц) |
| Габаритные размеры (LxBxH), мм. | 1040x720x1130 |
| Масса СР-400В (с УЦИ) , кг. | 450 (брутто 600) |
| Радиальное биение посадочной поверхности шпинделя, мм | 0,03 |
Комплект поставки
- Стенд в сборе;
- Оправка;
- Шпилька Ø22/Ø32 мм.;
- Фланец Ø22, 32, 76 мм. (по 2 шт.);
- Втулка Ø60 мм., L=15 мм. (2 шт.); Ø22 мм., L=20 мм.; Ø22 мм., L=8 мм.;
- Прокладка Ø22, 32, 76 мм. (по 2 шт.);
- Гайки, шайбы;
- Съемник;
- Ключи;
- Техническая документация (руководство по эксплуатации).
Дополнительная комплектация (за отдельную плату)
- Оправки для крепления шлифовальных кругов с требуемым посадочным диаметром (диаметры и возможность изготовления согласуются при оформлении заказа).
