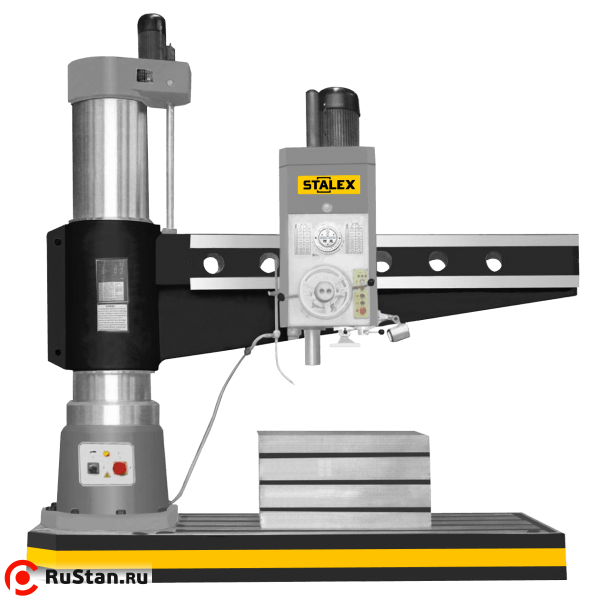

Радиально-сверлильный станок STALEX RD2500x80 предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.

  • Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
  • Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
  • Электрокомпоненты Schneider electric;
  • Изготовлен по стандарту СЕ;
  • Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах.

Технические характеристики STALEX RD2500x80

Характеристика Значение
Макс. Æ сверло, сталь: 80 мм
Макс. Æ сверло, чугун: 105 мм
Макс. Æ растачивания, сталь / чугун: 140 / 170 мм
Макс. Ø резьбонарезания, сталь/чугун М56/М64
Диаметр колонны: 550 мм
Расстояние между шпинделем и колонной (мин/макс): 500-2500 мм
Горизонтальное перемещение головки по консоли: 1600 мм
Расстояние между шпинделем и основанием (мин/макс): 550- 2000 мм
Вертикальное перемещение консоли: 1000 мм
Поворот консоли вокруг стойки, мм 360°
Рабочая зона стола (ДхШхВ): мм 1000х800х650
Конус шпинделя: MТ-6
Ход пиноли шпинделя: 450 мм
Диапазон вращения шпинделя,16 16-1250 об/мин
Автоподача пиноли шпинделя,16 0,04-3,2 мм/об
Макс. допустимый крутящий момент на шпинделе 1568 Nm
Макс. допустимое давление подачи шпинделя 26 500N/3 500 кг
Тип зажима: шпиндельной головки/колонны гидравлика
Мощность двигателя: 7,5 кВт,
Скорость подъема консоли: 3,0 м/мин
Мощность насоса СОЖ: 0,12 кВт
Мощность двигателя подъема 3,0 кВт
Мощность мотора гидравлики 0,8 кВт
Размер основания, мм 3530х1400х300 мм
Габаритные размеры (ДхШхВ): 3730х1400х3790 мм
Габаритные размеры упаковки(ДхШхВ) 2 шт.: 3800х1600х2200/3800х1520х1500 мм
Масса STALEX RD2500x80 нетто/брутто: 10 270/11 250 кг

Комплектация

  • Система подвода СОЖ
  • Рабочий стол
  • Переходные оправки
  • Рабочая лампа
  • Ящик с инструментами
  • Инструкция
