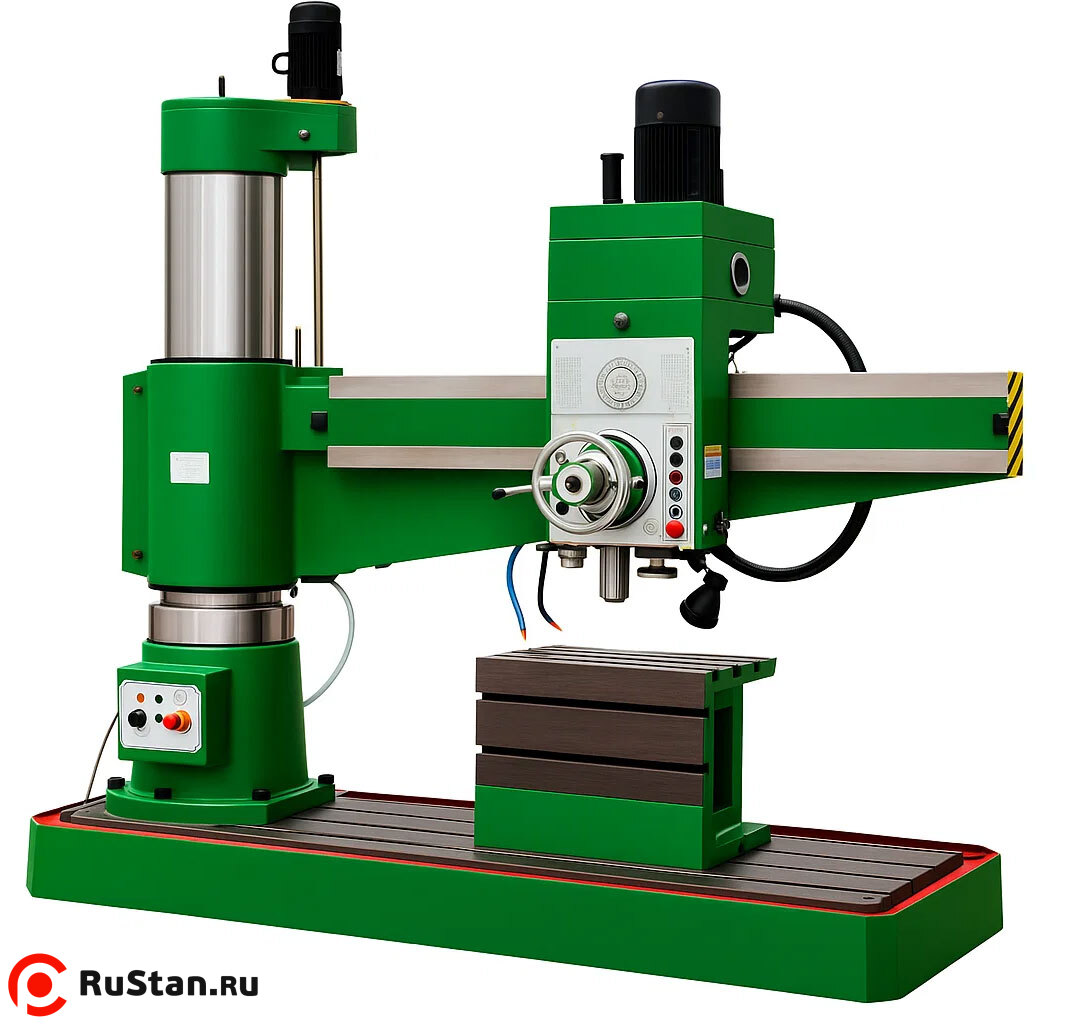

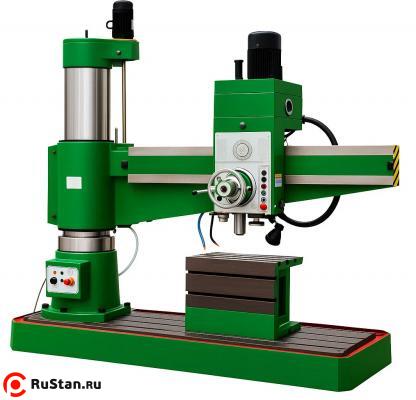

Радиально-сверлильный станок WEIDA Z3040
| Модель: |  |
WEIDA Z3040 |
| Производитель: |  |
WEIDA (Китай) |
- Описание
- Комментарии
- Отзывы
Радиально-сверлильный станок WEIDA Z3040x12 предназначен для сверления, развертывания и фрезерования отверстий, нарезания резьбы в заготовках большого и среднего размера с управлением от рычагов и кнопок, расположенных на шпиндельной головке.
Особенности
- Внешняя колонна позволяет рукаву поворачиваться ±180° относительно внутренней колонны.
- Рукав может перемещаться вверх-вниз по внешней колонне.
- Шпиндельная головка перемещаться влево-вправо по направляющим рукава.
- Шпиндельная головка: реализуется несколько ступеней скоростей и подач.
- Диапазон скоростей шпинделя (25~2000 об/мин) разделен на 16 ступеней, которые реализуются вращением маховика. Диапазон подач шпинделя ( 0.04~3.2 мм/об) также разделен на 16 ступеней, которые реализуются вращением маховика.
Фиксация шпиндельной головки и колонны: зажим колонны и гидравлической головки осуществляется ромбическим блоком, ведомым гидравлическим давлением. Возможна реализация двух режимов: одновременный и раздельный зажим колонны и шпиндельной головки.
Все узлы радиально-сверлильных станков изготовлены из высокопрочных сталей и сплавов. Термообработка на высококлассном и современном оборудовании обеспечивает долговечность деталей. Зажим и смена скоростей управляются гидравликой, которая очень надежна в эксплуатации. 16 различных скоростей и подач обеспечивают экономичную и высокоэффективную обработку.
Технические характеристики радиально-сверлильного станка WEIDA Z3040x12 |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр отверстия мм | 40 |
| Расстояние от оси шпинделя до колонны, мм | 350-1200 |
| Горизонтальный ход шпинделя мм | 900 |
| Расстояние от конца шпинделя до рабочей поверхности основания, мм | 350-1250 |
| Ход рукава мм | 580 |
| Скорость подъема рукава м/сек | 0.02 |
| Угол поворота рукава ° | + 180 |
| Конус шпинделя | Морзе No.4 |
| Диапазон частот вращения шпинделя об/мин | 25-2000 |
| Число ступеней скоростей шпинделя | 16 ступеней |
| Диапазон подачи шпинделя мм/об | 0.04-3.2 |
| Число ступеней подачи | 16 ступеней |
| Ход шпинделя мм | 315 |
| Глубина сверления на один оборот шкального диска мм | 122 |
| Максимальный момент на шпинделе Н.м | 400 |
| Допустимая осевая сила на шпинделе Н | 16000 |
| Мощность главного двигателя кВт | 3 |
| Мощность двигателя хода рукава кВт | 1.1 |
| Мощность двигателя гидравлического зажима кВт | 0.55 |
| Мощность двигателя насоса охлаждения кВт | 0.075 |
| Приблизительная масса станка кг | 3000 |
| Габариты станка мм | 2150xl070x2840 |
