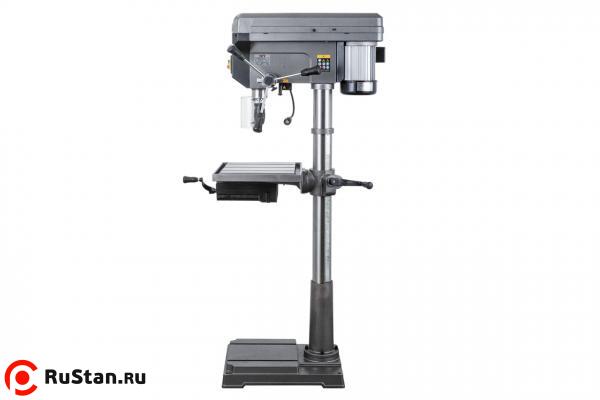

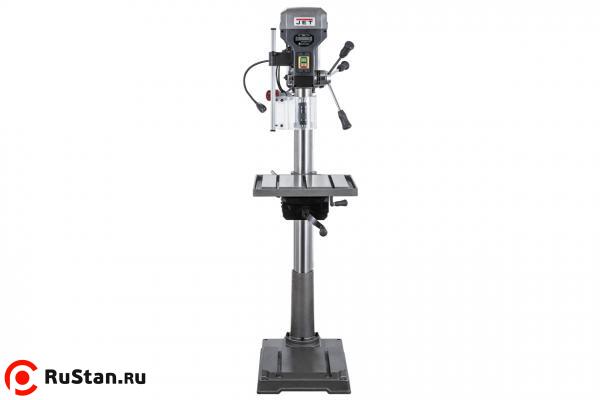

Вертикально-сверлильный станок JDP-20FTD 400В
138 000 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
JDP-20FTD |
| Артикул: | |
JT1-134 |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |

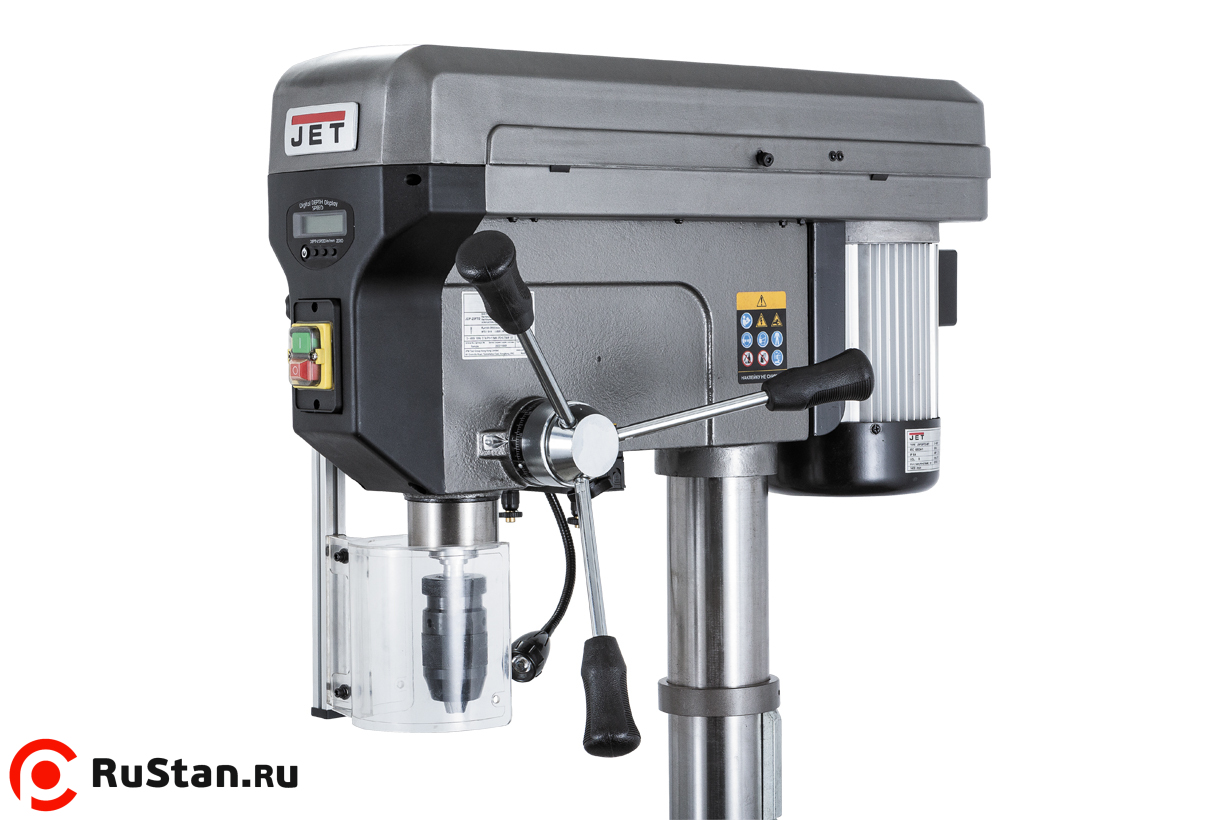

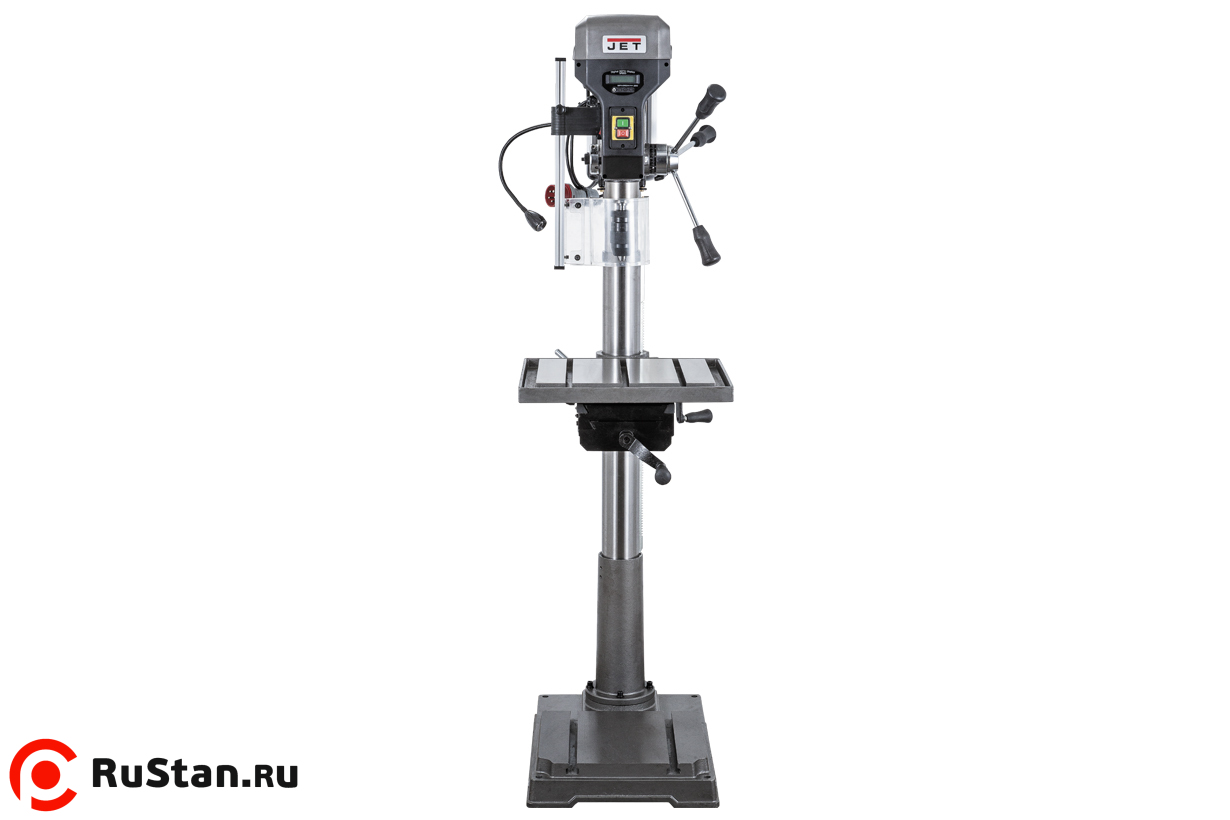

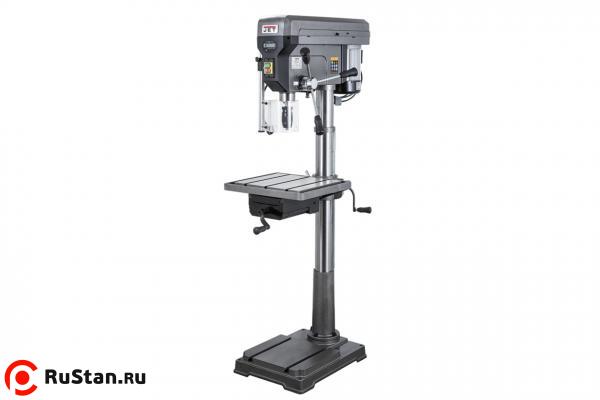

Вертикально-сверлильный станок JET JDP-20FTD, относится к профессиональному классу оборудования и может использоваться в промышленном секторе. Благодаря своим отличным техническим характеристикам и цене, он будет востребован как в небольшой ремонтной мастерской, так и в цехе индустриального завода, а также будет незаменимым помощником в учебных процессах образовательных учреждений.

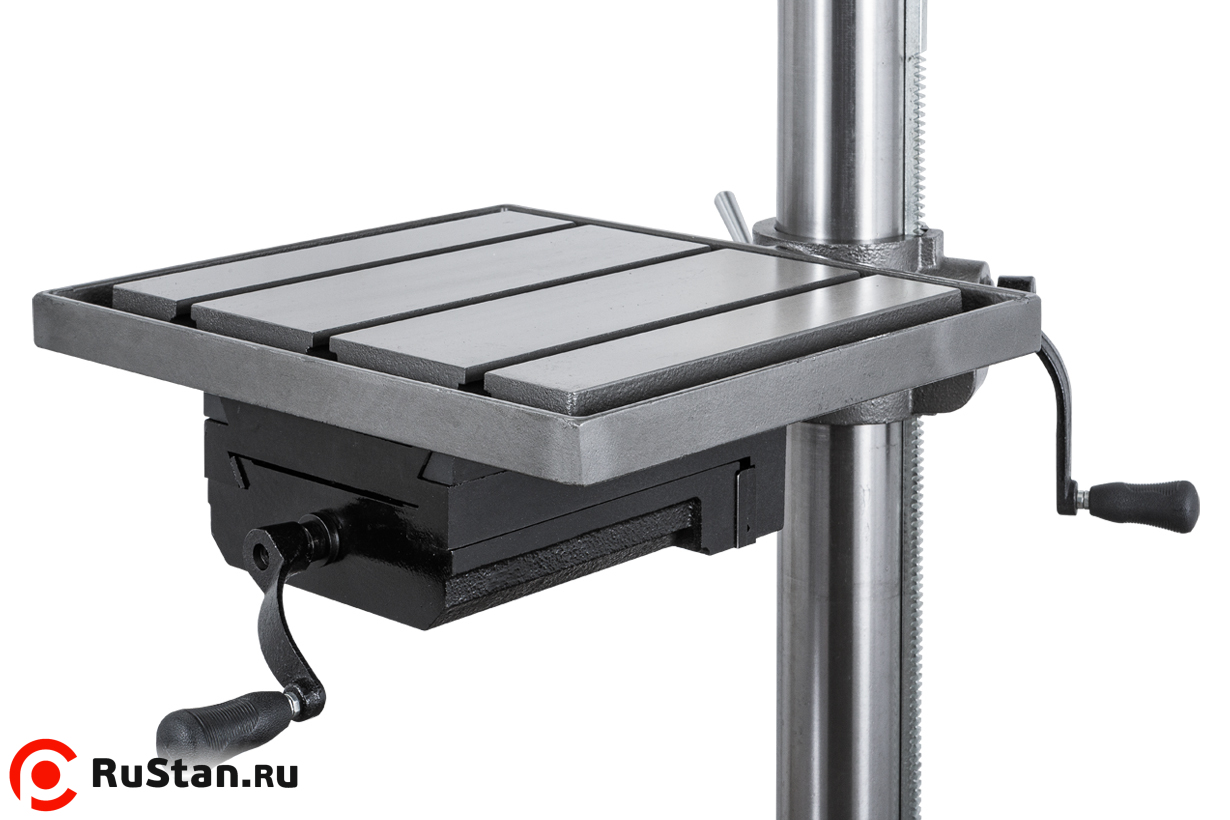

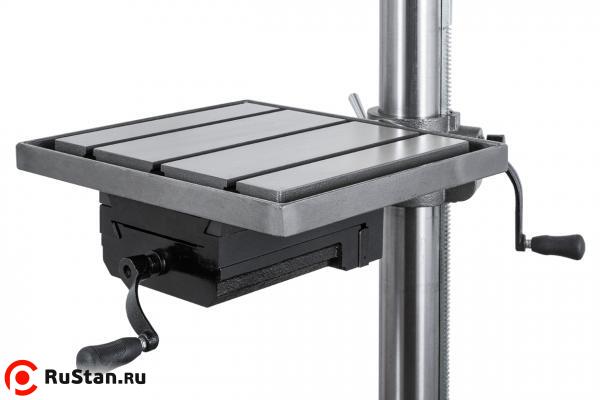

Станок имеет чугунное основание размером 580 х 430мм, в котором предусмотрены 2-Т образных паза для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена толстостенная колонна с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 455 x 405мм с 3-мя Т-образными пазами шириной 14мм.

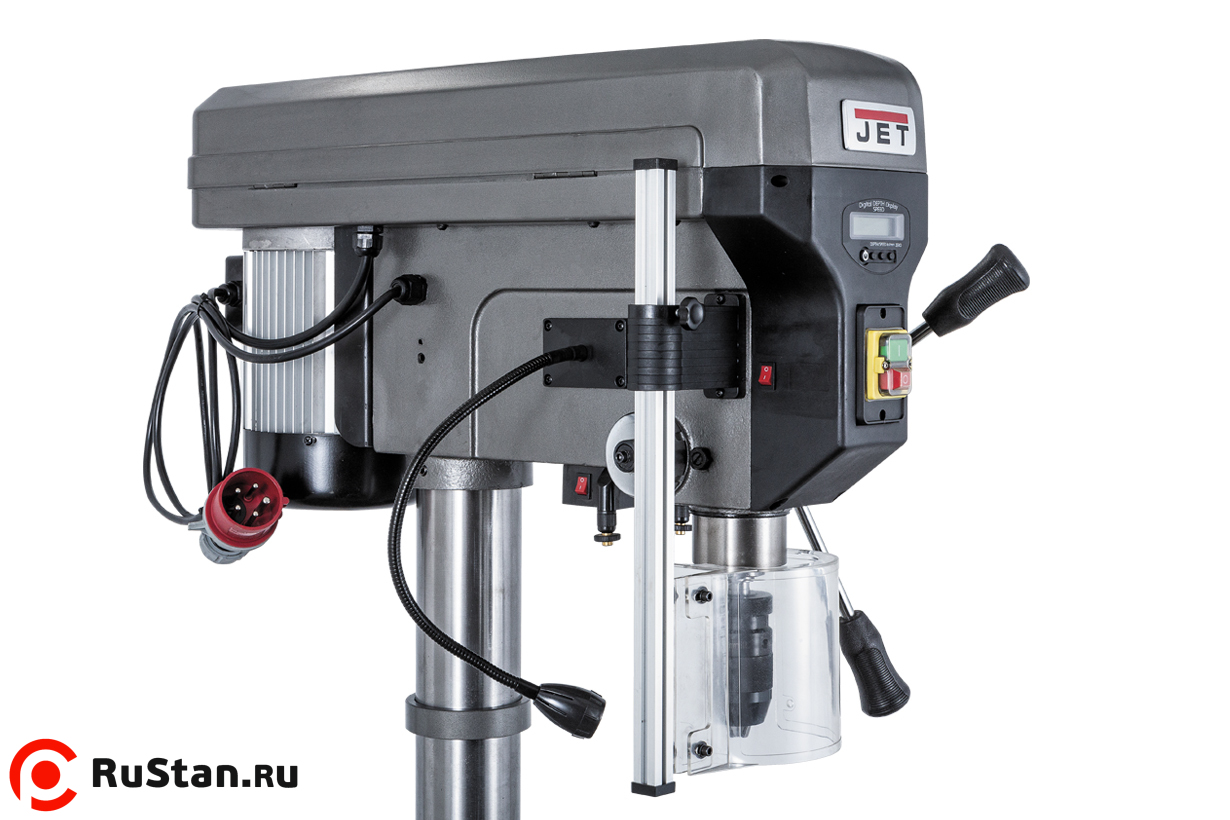

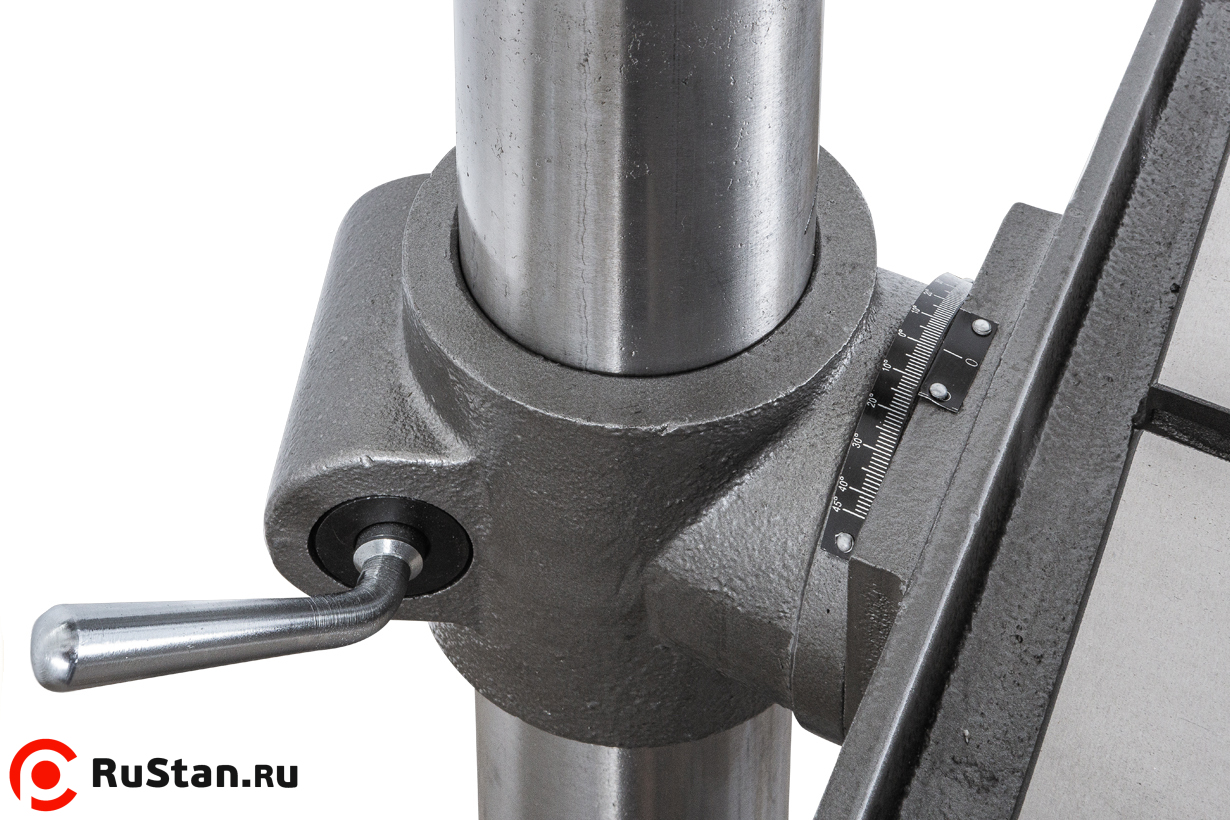

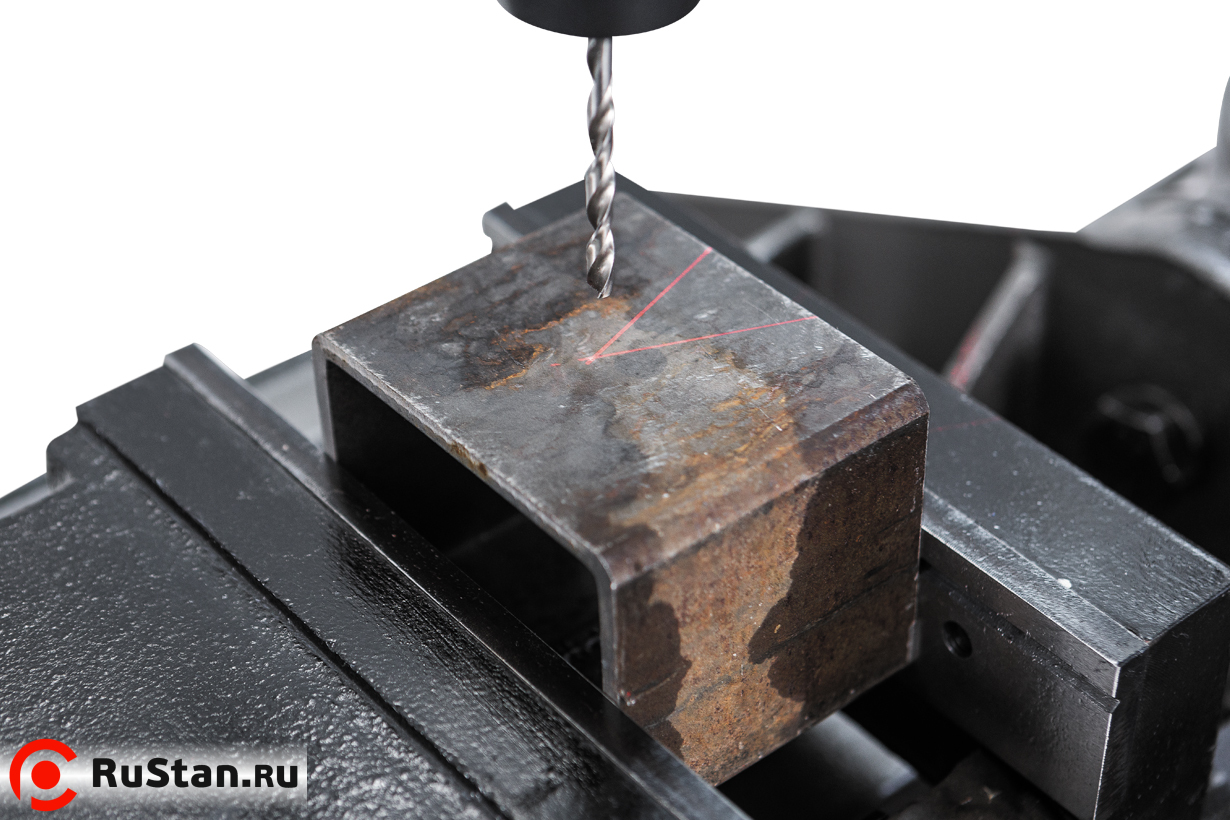

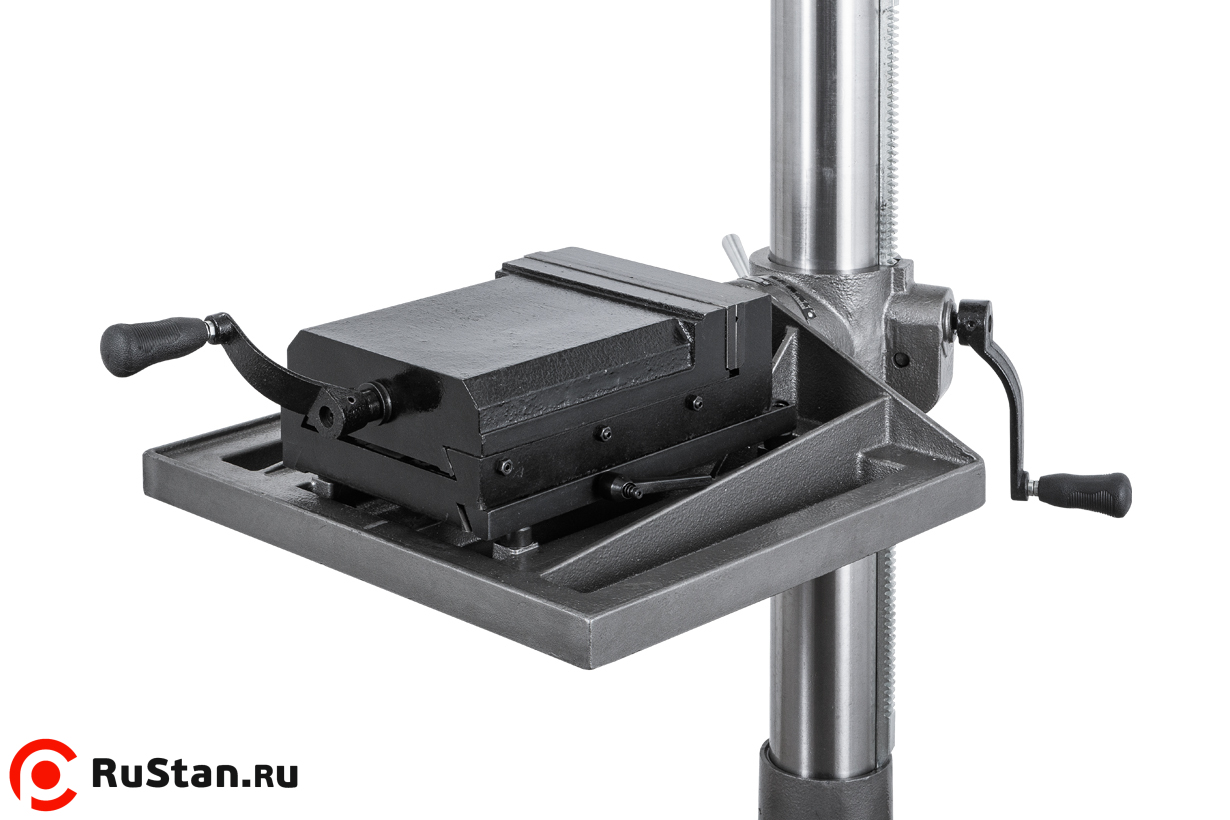

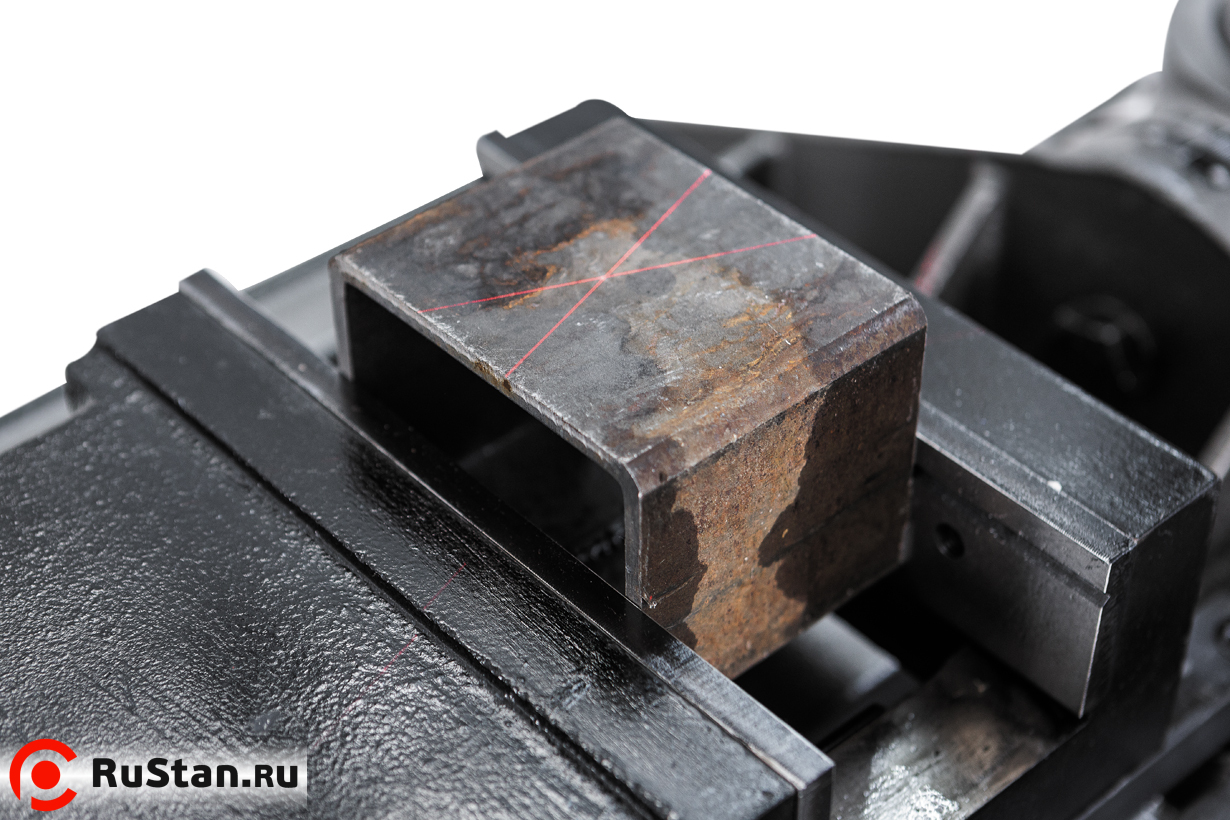

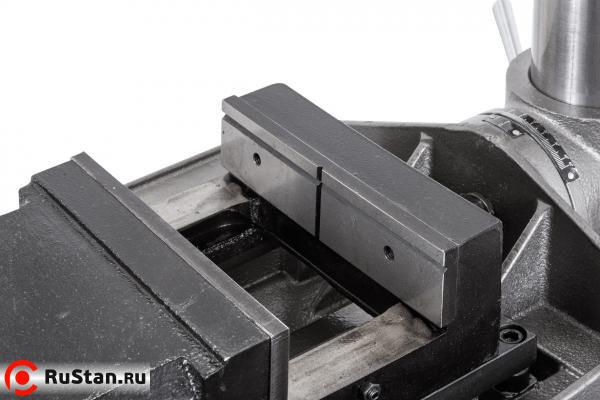

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево по градуированной шкале на ±45°. Также может устанавливаться под углом в 90° для сверления в торце длинной заготовки. С другой стороны рабочего стола размещены встроенные тиски с шириной губок 210мм, расходом на 165мм и величиной перемещения вперед/назад на 165мм. Для упрощения размещения заготовки в тисках на станке встроен лазерный указатель, а для освещения рабочей зоны – светодиодная лампа местного освещения.
Максимальное расстояние между шпинделем и основанием составляет 1010мм, а максимальное расстояние между шпинделем и рабочим столом – 620мм.

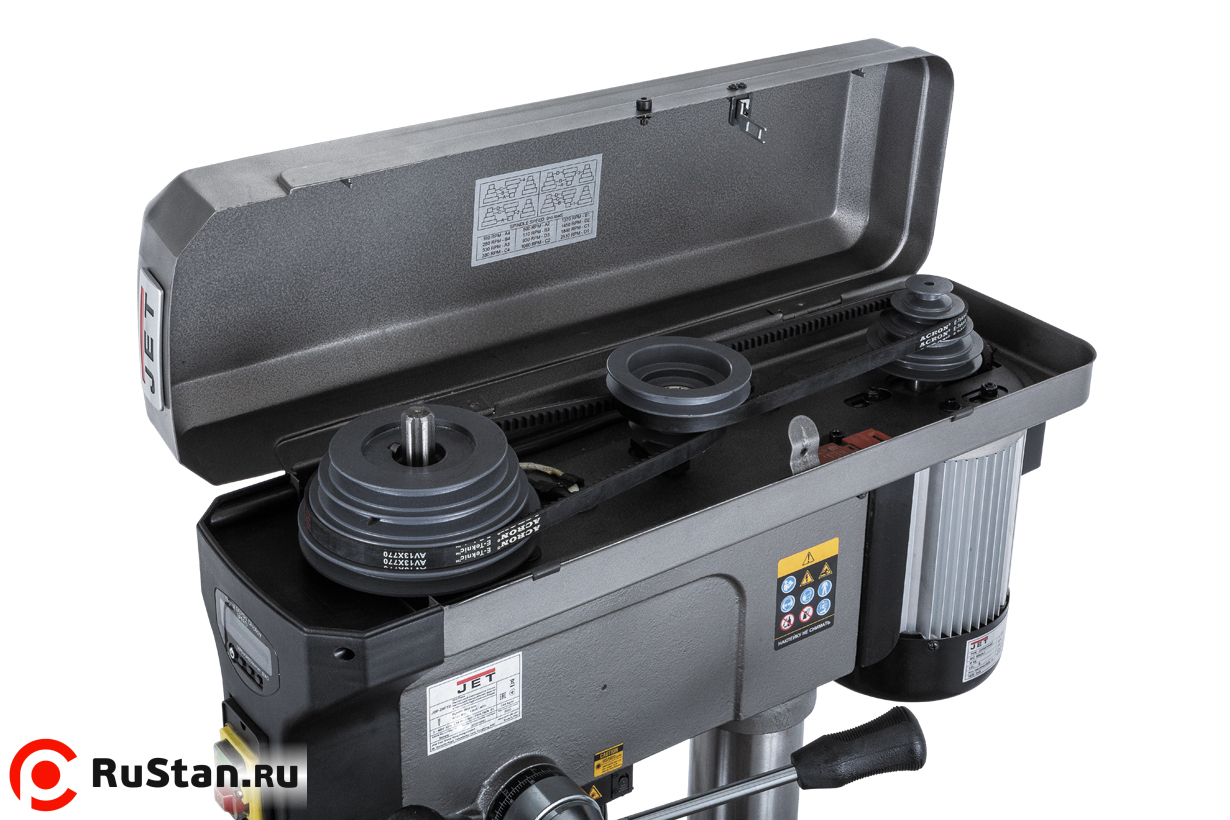

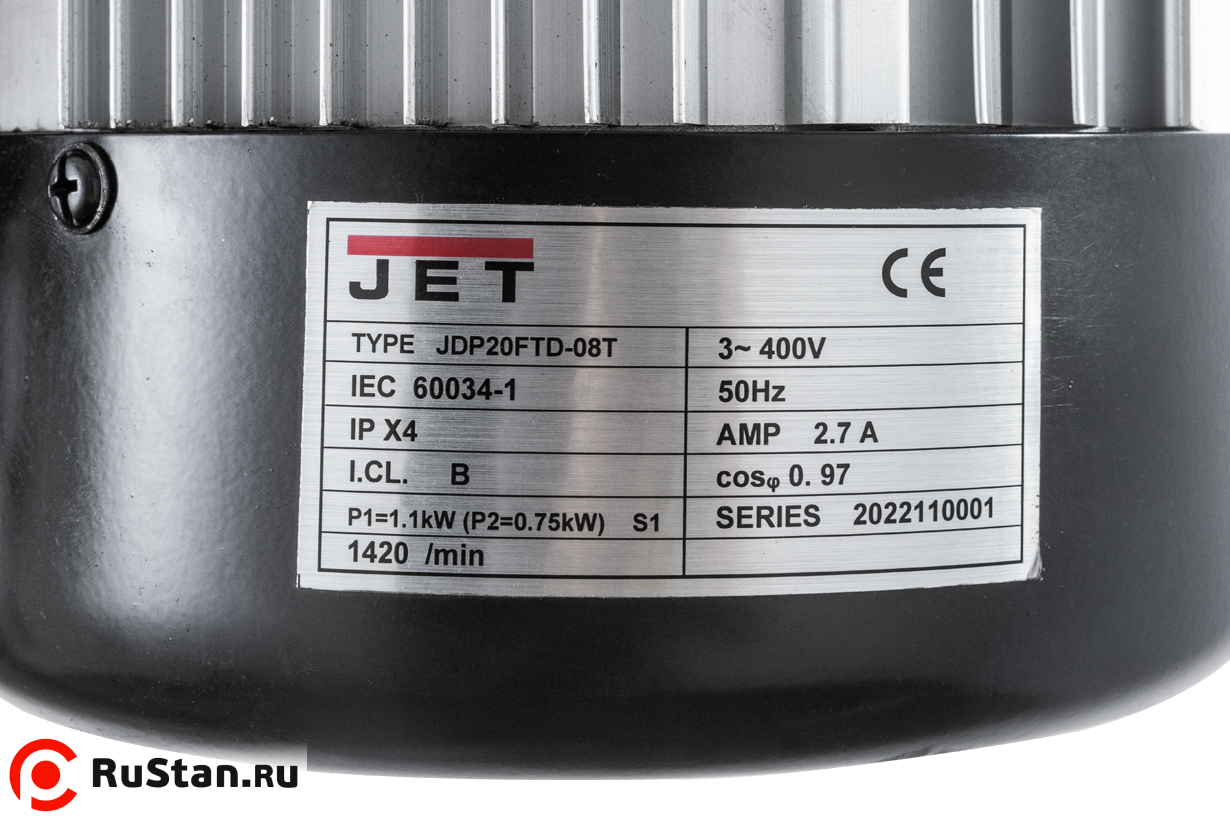

JDP 20FTD оснащен трехфазным асинхронным двигателем на 1.1 кВт, с питанием от промышленной сети в 400 В. Станок способен сверлить отверстия с максимальным диаметром до 25 мм. Вращающий момент с вала двигателя на шпиндель передается толстый клиновой ремень. На станке 12 скоростей в диапазоне от 180 до 2510 об/мин.

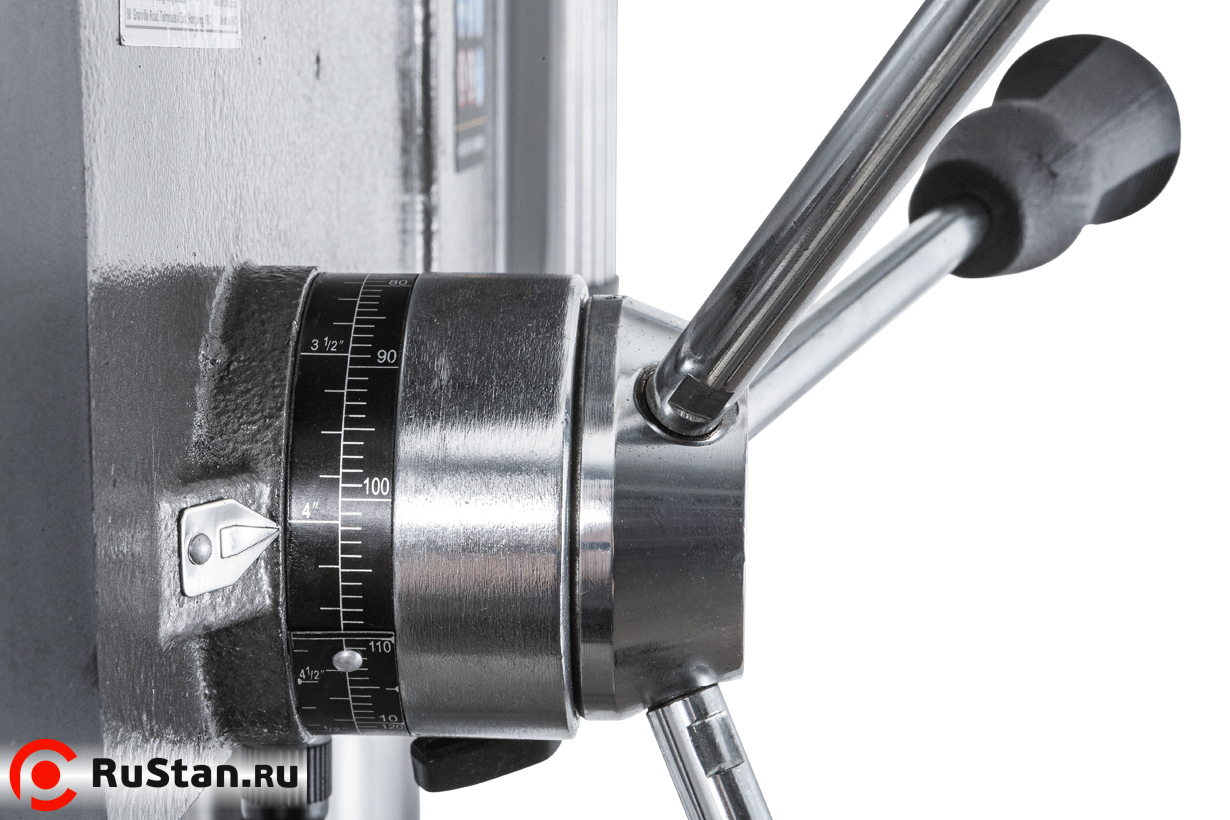

Расстояние от поверхности колонны до оси шпинделя составляет 254мм. Сверление заготовок осуществляется с помощью опускания пиноли. Ее диаметр составляет 62 мм, Ход пиноли шпинделя 120 мм.

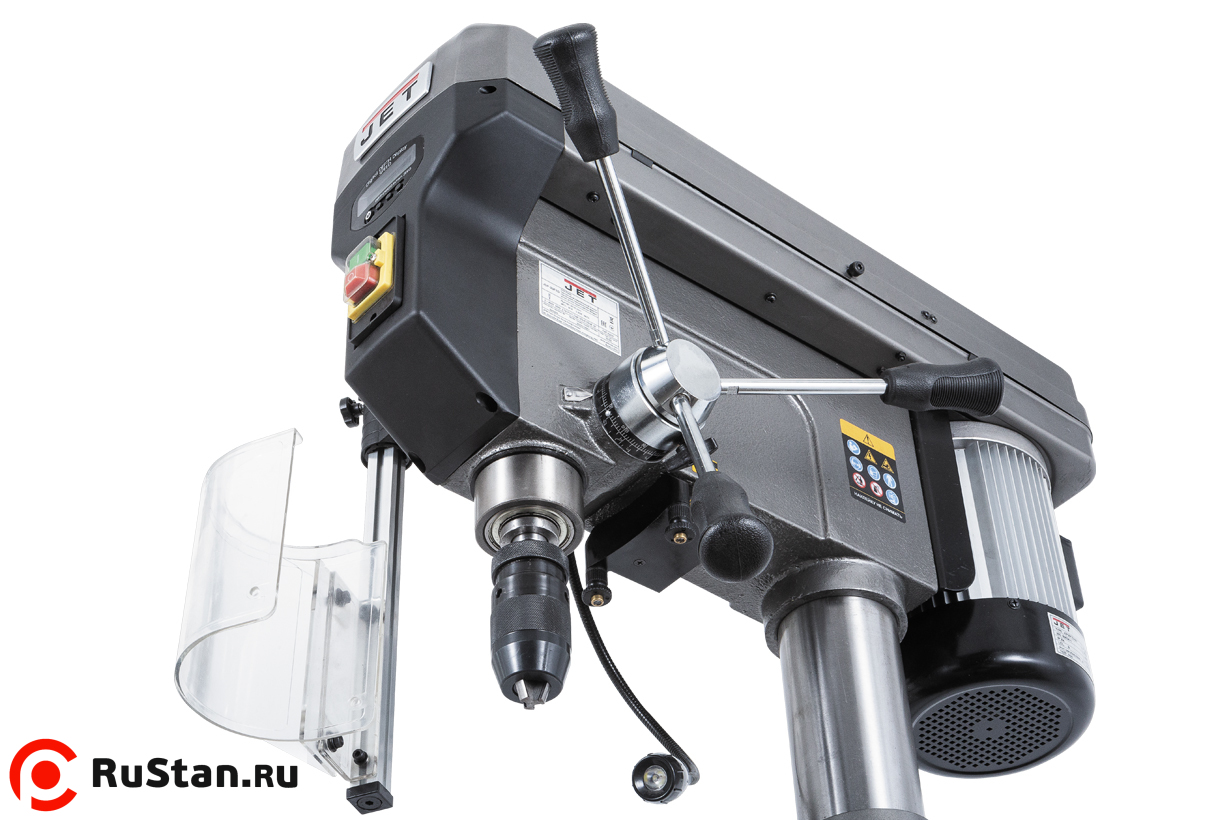

Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем.
Максимальный вес заготовки – 25кг. Общий вес станка - 140 кг.
Технические характеристики |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр сверления сталь, мм | 25 |
| Максимальный диаметр сверления чугун, мм | 28 |

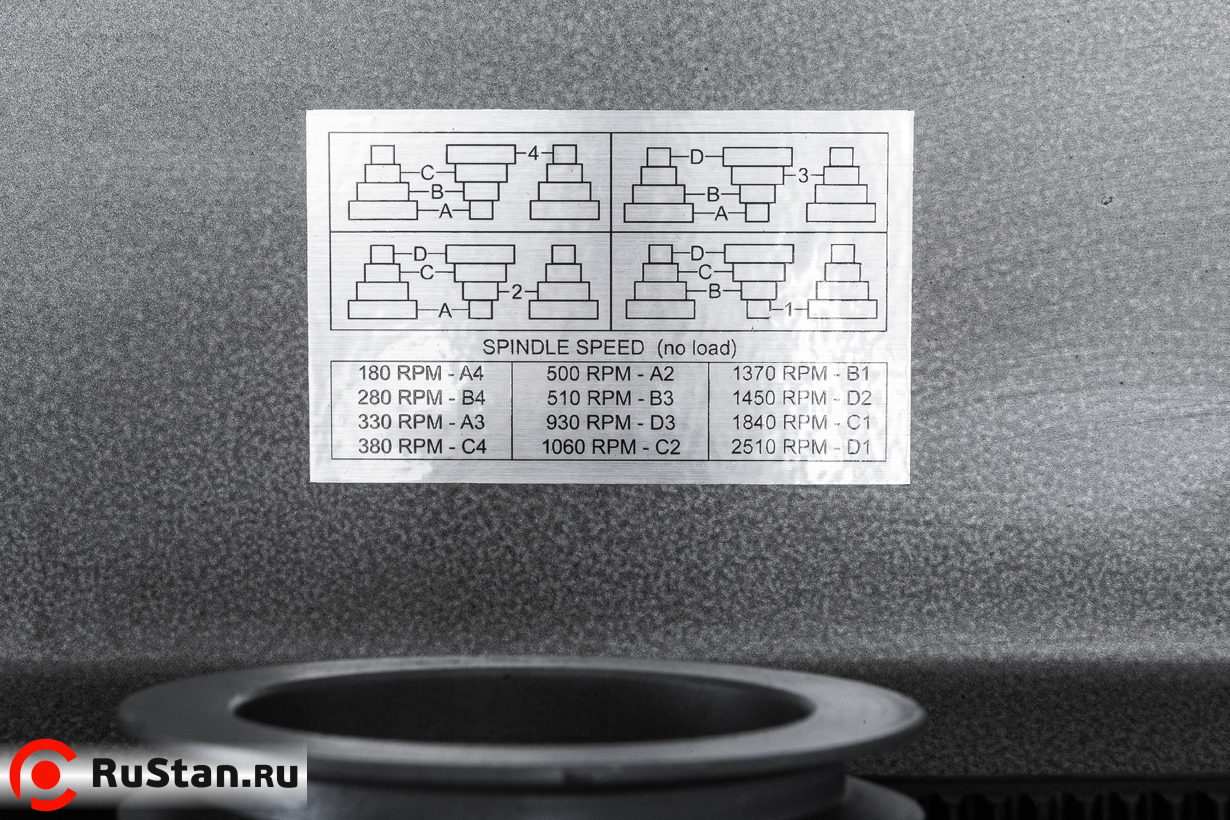

| Частота вращения шпинделя, об/мин | 180, 280, 330, 380, 500, 510, 930, 1060, 1370, 1450, 1840, 2510 |
| Количество скоростей шпинделя | 12 |
| Тип привода | Ременной |
| Конус шпинделя | MK-3 |
| Расстояние шпиндель-стол, мм | 1010 |
| Вылет шпинделя, мм | 254 |
| Ход пиноли шпинделя, мм | 120 |
| Диаметр пиноли, мм | 62 |
| Диаметр стойки, мм | 92 |
| Размер стола, мм | 455x405 |
| Наклон стола вправо | 45 |
| Наклон стола влево | 45 |
| Размер Т-образного паза стола, мм | 14 |
| Количество Т-образных пазов стола, шт | 3 |
| Размер основания, мм | 580 x 430 |
| Размер Т-образного паза основания, мм | 18 |
| Количество Т-образных пазов основания, шт | 2 |
| Тип двигателя | Асинхронный |
| Устройство подачи СОЖ | нет |
| Автореверс | нет |
| Мощность двигателя, кВт | 1,1 |
| Напряжение, В | 400 |
| Длина, мм | 775 |
| Ширина, мм | 470 |
| Высота, мм | 1720 |
| Масса, кг | 140 |
Комплектация
- Быстрозажимной сверлильный патрон 1-16 мм/В18
- Оправка сверлильного патрона МК-3/В18
- Клин-выколотка
- Защитный экран сверлильного патрона
- Встроенные сверлильные тиски 210мм
- Инструкция по эксплуатации
