Токарный станок KTL 60/500 (NL502SC) с ЧПУ предназначен для высокоскоростной токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование.

Высокоточные токарные обрабатывающие центры серии KТL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической и военной промышленности, приборостроении.

Получаемые изделия

Схемы обработки

Особенности станков KTL60

Направляющие осей X, Z и задней бабки имеют цельную жесткую конструкцию. Ширина верхней направляющей оси Z составляет 80 мм, ширина нижней направляющей – 70 мм, ширина направляющей оси X – 50 мм. Твердость направляющих составляет от 49 - 52 HRC. Шарико-винтовые пары осей X и Z со сдвоенными гайками имеют класс C3. Диаметр и шаг шарико-винтовых пар осей X и Z оставляют 32x10 мм и 40x10 мм соответственно. Данные технические параметры позволяют применять тяжелые режимы резания, работать на «удар». Деформации и вибрации в системе «СПИД» станка имеют минимальные значения.

Станина, корпуса шпиндельного узла, задней бабки и суппорта после литья на заводе проходят несколько этапов старения перед окончательной механообработкой.

Особенности станины станков серии KTL

Достоверно известно, что тепловые деформации составляют существенную долю в общем балансе погрешностей при изготовлении деталей. Погрешности вызванные тепловыми деформациями составляют до 30-70% от общей погрешности обработки. Особенно заметно их влияние при выполнении чистовых операций.

При разработке конструкции станка, в частности шпиндельной бабки, конструкторами завода учтено воздействие тепловых деформаций, распределение механических напряжений при помощи систем математического моделирования, что позволило добиться внушительных результатов по точности изготовления и сборки шпиндельных узлов.

Осевое отклонение на длине 20 / 300 мм - 0,01 / 0,022 мм
Осевое отклонение
Радиальное биение фланца шпинделя - 0,008 мм
Радиальное биение фланца
Торцевое биение фланца шпинделя - 0,008 мм
Торцевое биение фланца

Конструктивные особенности

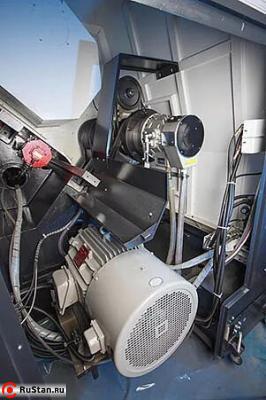

Шпиндель собственной разработки

Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании NSK (Япония).

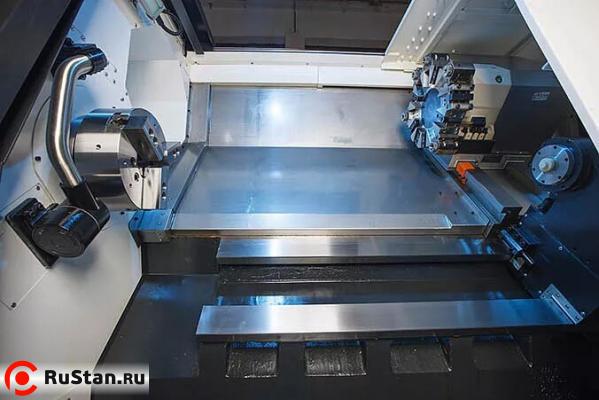

Цельнолитая наклонная станина высокой жесткости

На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок.

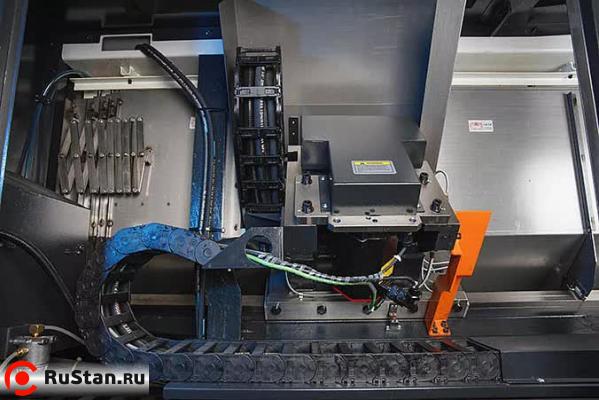

Направляющие скольжения

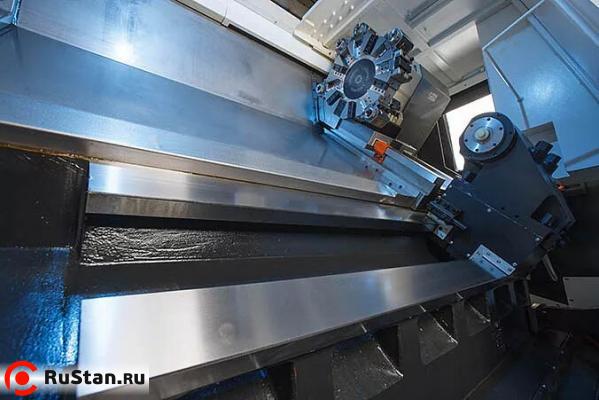

После термообработки твердость поверхности направляющих составляет от 49 - 52 HRC. Преимущества подобной системы в простоте и компактном устройстве, такие направляющие обладают большой нагрузочной возможностью, жёсткостью, способностью демпфировать вибрации. В станке установлены все передачи ШВП производства HIWIN (Тайвань).

передачи ШВП производства HIWIN

Преимущества

  • Цельнолитая станина, угол наклона 45˚ с повышенной виброустойчивостью и жесткостью.
  • Направляющие скольжения с большой нагрузочной способностью.
  • Усиленный шпиндель для силовой обработки.
  • Конструкция станка спроектирована с учетом уникальной системы математического моделирования ANSYS.

Технические характеристики KTL 60/500 (NL502SC)

Характеристика Значение
Параметры обработки
Диаметр патрона, дюйм 10"
Макс. диаметр устанавливаемого изделия над станиной, мм 600
Макс. диаметр устанавливаемого изделия над суппортом, мм 450
Макс. диаметр обработки, мм 500
Макс. длина обработки, мм 500
Макс. диаметр прутка, мм 50
Оси X и Z
Перемещение по оси X, мм 295
Перемещение по оси Z, мм 600
Ускоренные перемещения по осям X/ Z, м/мин 12/6
Диаметр/шаг винта оси X, мм 32/8
Диаметр/шаг винта оси Z, мм 40/10

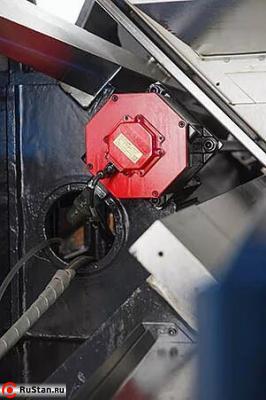

Крутящий момент серводвигателя X/Z, Нм 10,5 / 10,5
Шпиндель
Торец шпинделя, ISO А2 - 6
Диаметр отверстия шпинделя, мм 65
Максимальная скорость вращения, мин-1 3000
Высота оси шпинделя от пола, мм 1000

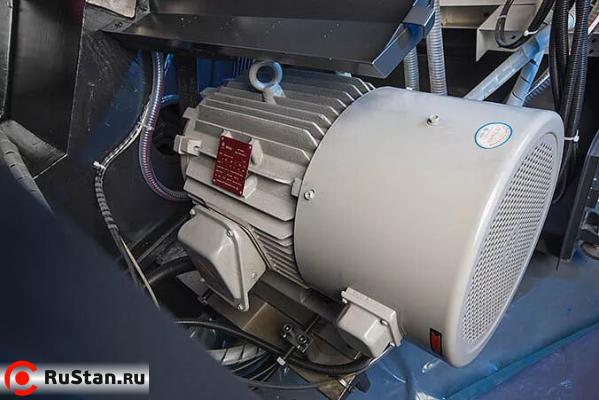

Мощность электродвигателя главного привода (пост./30 мин.), кВт 11 / 15
Инструментальная система
Количество инструмента, шт 8 (опция 10/ 12)
Размер сечения державки резца, мм 25 x 25
Размер сечения державки расточного резца, мм 40
Гидравлическая задняя бабка
Диаметр пиноли, мм 100
Ход пиноли, мм 100
Размер конуса, Морзе 5
Точность
Точность позиционирования по осям X / Z, мм 0,012 / 0,014
Повторяемость по осям X / Z, мм 0,006 / 0,007
Энергопотребление
Напряжение, В 380 ± 5%
Частота, Гц 50
Полная мощность, кВА 25
Габаритные размеры
ДхШхВ, мм 4250x1880x1950
Вес KTL 60/500 (NL502SC) , кг 4300

Стандартная комплектация

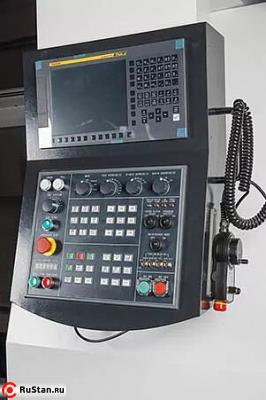

Система ЧПУ FANUC (Япония)

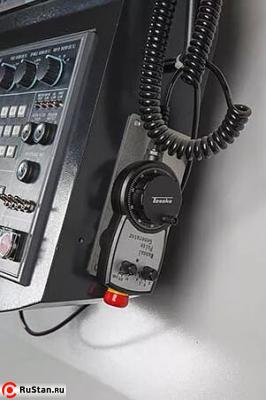

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

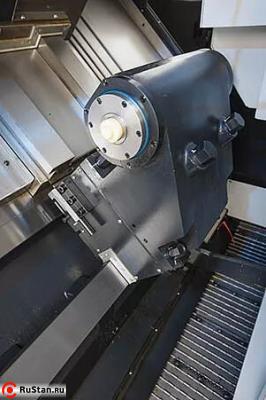

Револьверная головка

В стандартной конфигурации станок оснащен гидравлической револьверной головкой Тайваньского производства на 8 инструментов (10/12 опция), обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.

Гидравлическая задняя бабка

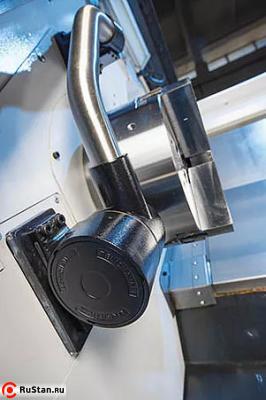

В стандартной конфигурации станок оснащен гидравлической задней бабкой. Выдвижение пиноли задней бабкой управляется гидравлической системой.

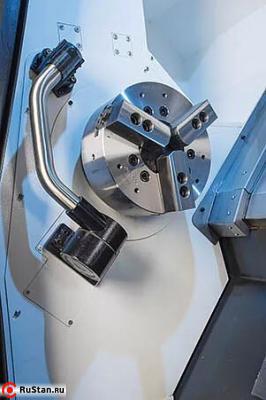

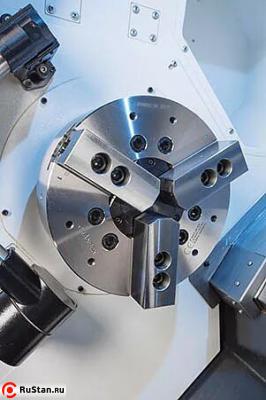

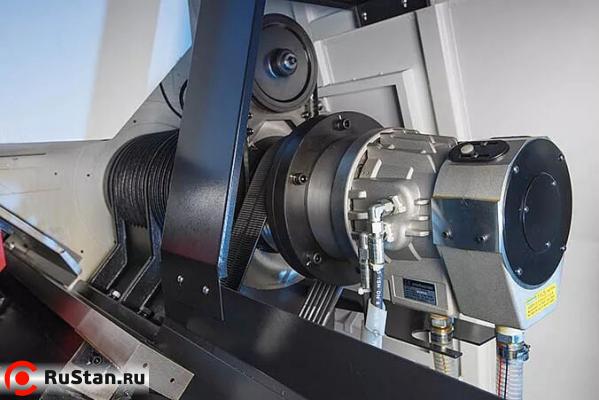

Гидравлический 3-х кулачковый патрон

В стандартной конфигурации станок оснащен гидравлической задней бабкой. Выдвижение пиноли задней бабкой управляется гидравлической системой.

Педаль зажима/разжима патрона/пиноли задней бабки

Предназначена для зажима/разжима гидравлического патрона и пиноли задней бабки.

Транспортер для удаления стружки

Предназначен для автоматизации сбора стружки из черных и цветных металлов в процессе работы станка.

Система автоматической смазки

Система автоматической смазки станка обеспечивает периодическую подачу смазочного материала.

  • Бесступенчатое регулирование скорости вращения шпинделя.
  • Гидравлическая 8-ми позиционная револьверная головка.
  • Кабинетная защита зоны резания.

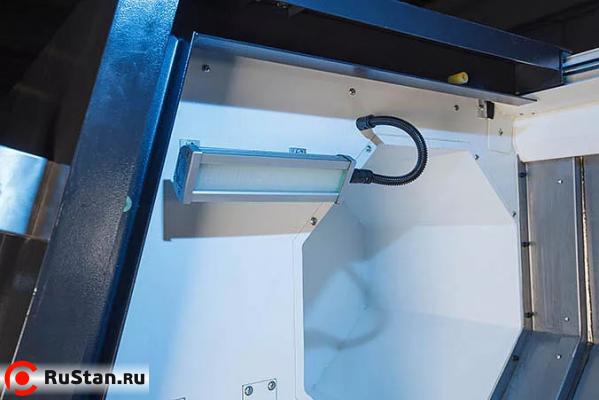

  • Освещение рабочей зоны.
  • Система подачи СОЖ.
  • Пистолет обдува воздухом.
  • Трехцветная сигнальная лампа.

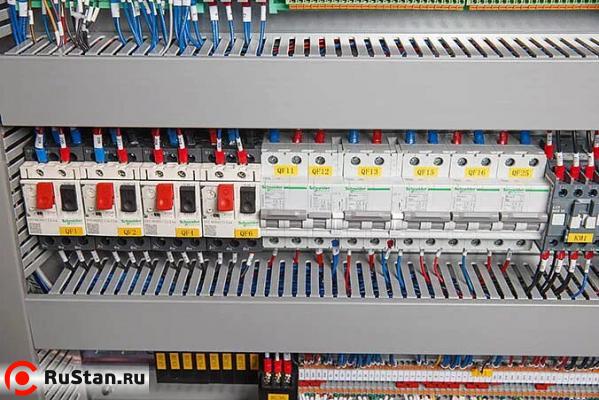

  • Теплообменник электрошкафа.
  • Инструмент для обслуживания станка.
  • Документация на русском языке.

Дополнительная комплектация

Револьверная головка на 12 позиций

12 позиционная револьверная головка позволит расширить технологические возможности вашего производства, увеличить номенклатуру обрабатываемых изделий, позволит производить обработку конструктивно более сложных деталей за одну установку.

Задняя бабка управляемая по оси Z от ЧПУ

Опционально возможно оснащение задней бабки серво-двигателем для перемещения по оси Z.

Редукторный привод

У серии станков Z шпиндельная бабка оснащается редукторным приводом. Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет обрабатывать особо тяжёлые заготовки и точить с максимальными припусками закаленные и легированные материалы.

Система измерения инструмента

Привязка инструмента производится не по детали - «по первой стружке», что является непомерно большой потерей времени в общем цикле изготовления детали (привязка, измерение, корректировка), а при помощи специальной системы измерения смонтированной на корпус станка. Сердцем такой системы является комплект датчиков и щупа, которые обеспечивают измерения, а также комплект программного обеспечения, который обеспечивает интеграцию с системой ЧПУ и предлагает ряд разнообразных возможностей.

Люнеты

Технологические возможности оборудования могут быть расширены за счет применения люнетов. Основное назначение данного приспособления - поддержка длинных заготовок (длина которых превышает в 10 -12 раз диаметр) и создание условий для надежной обработки, исключающей образование вибрации.

Устройство подачи прутка

  • прост и надёжен в работе
  • программируемый расход материала
  • возможность программирования реверс
  • индикация ошибок (при недостаточном количестве материала или при передвижении сигнализируется на ЖК-мониторе)
  • быстрая смена диаметра заготовки
  • возможность использования 6-тигранных заготовок
  • быстрая смена заготовок
  • экономия материала
