| Модель: |  |
CKE6150/1500 |
| Производитель: |  |
WEIDA (Китай) |
Станок модели CKE6150 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий компанией Shandong Weida Heavy Industries Co.,Ltd. Является аналогом токарного станка с ЧПУ 16К20Ф3.
Особенности CKE6150

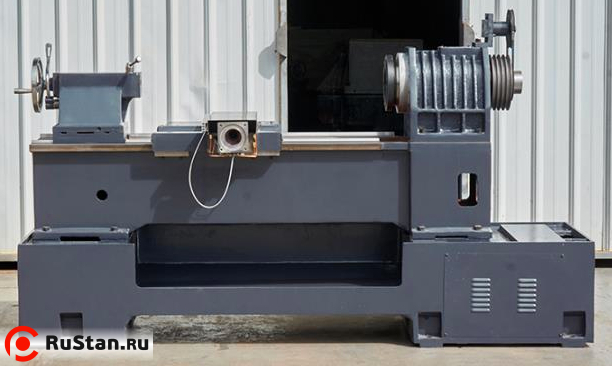

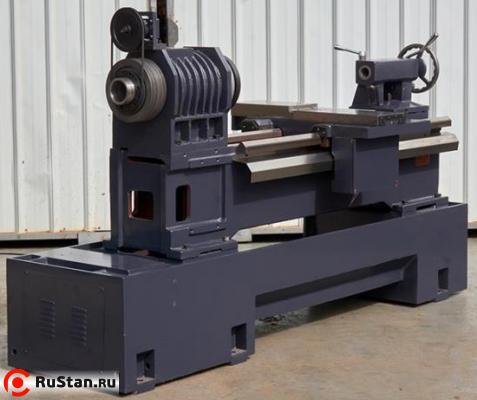

- Cтанина состоящая из 2-х цельнолитых частей (верхней и нижней) , обеспечивает максимальную жёсткость. Многие производители аналогичных станков применяю 3-х компонентную станину (станина и 2 тумбы), которая отличается меньшей жёсткостью.

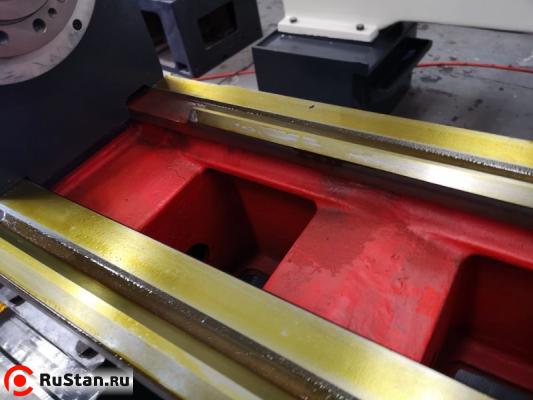

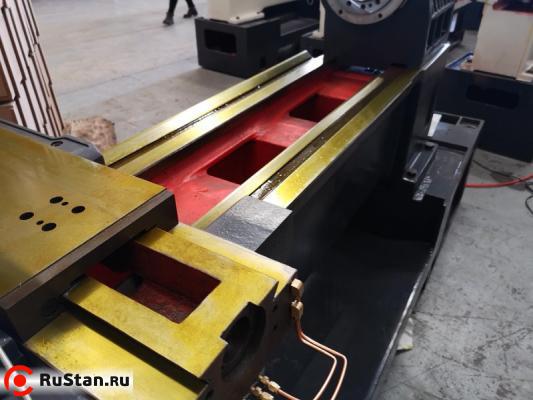

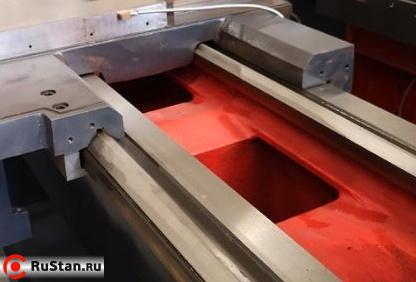

- Расстояние между направляющими 400 мм, в отличии от большинства аналогов.
- Серводвигатель главного привода 7,5/11 кВт, в отличии от большинства аналогов, оснащённых асинхронными двигателями.
- Прямой привод ШВП от двигателя через муфту (отсутствие ременной передачи).
Технические характеристики CKE6150x1500 |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр обработки над станиной | 500 мм |
| Макс. диаметр обработки над суппортом | 290 мм |
| Максимальная длина обработки в 3-х кулачковом патроне | 850 (730*) |
| Расстояние между центрами 3-х кулачковый /цанговый патрон | 1500 |
| Ширина станины | 400 мм |

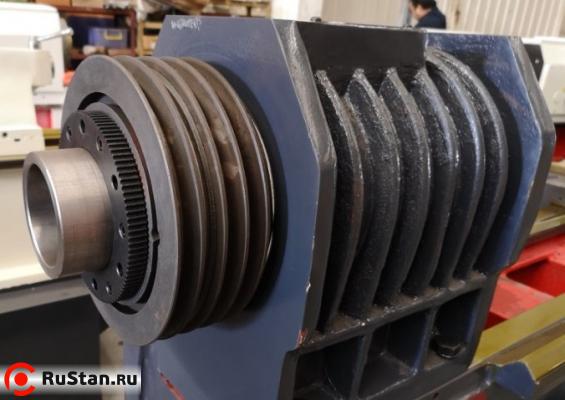

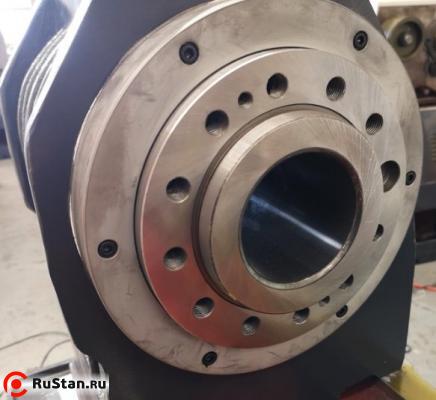

| Тип шпинделя | А2-8 |
| Частота вращения шпинделя (Бесступенчатое регулирование) | 150-2000 мин-1 |
| Тип 3-х кулачкового патрона | К11/250 |
| Максимальная скорость перемещения по поперечной оси Х | 6 м/мин |
| Максимальная скорость перемещения по продольной оси Z | 8 м/мин |
| Точность позиционирования по оси Х | 0,01 мм |
| Точность позиционирования по оси Z | 0,01 мм |
| Точность повторного позиционирования по оси Х | 0,008 мм |
| Точность повторного позиционирования по оси Z | 0,008 мм |
| Количество инструментов | 4 (6 или 8 опция) шт. |
| Сечение инструмента в резцедержателе | 25х25 мм |
| Диаметр осевого инструмента в резцедержателе | 25 мм |

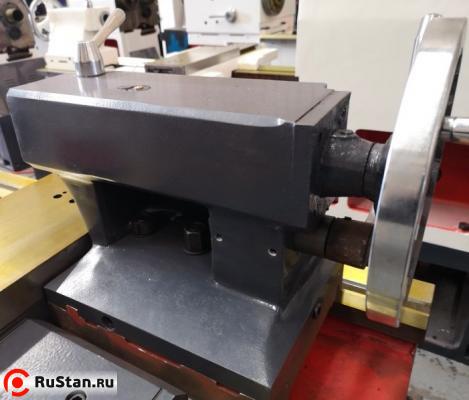

| Диаметр пиноли задней бабки | 75 мм |
| Конус задней бабки | 5 MT No. |
| Ход пиноли задней бабки | 150 мм |
| Тип главного двигателя | серводвигатель |
| Мощность главного двигателя | 7,5/11 кВт |
| Крутящий момент двигателя подачи по оси Х | 7,5 Нм |
| Крутящий момент двигателя подачи по оси Z | 10 Нм |
| Тип двигателя насоса охлаждения | AYB-25 |
| Мощность двигателя насоса охлаждения | 90 Вт |
| Производительность насоса охлаждения | 25 л/мин |
| Вес станка | 2750 кг |
| Габариты (LxWxH) РМЦ 1.5м. | 3000x1700x1800 мм |
*- Длина обработки уменьшается в случае установки шести или восьми позиционного резцедержателя.
Стандартная комплектация CKE6150x1500
- ЧПУ Siemens 808D
- задняя бабка
- 4-х позиционный резцедержатель
- освещение рабочей зоны
- задний вращающийся центр
- сервопривод главного движения 11/15 кВт
- бесступенчатое регулирование частоты вращения
Доп. комплектация
- Система ЧПУ Fanuc oi TF - $6 495
- 6-ти позиционный резцедержатель - $700
- 8-ми позиционный резцедержатель - $1 948
- Подвижный люнет (на сухарях и с роликовыми опорами) - $260
- Неподвижный люнет (на сухарях и с роликовыми опорами) - $260
- Сервопривод главного движения 11/15 кВт. - $1 170
- 4-кулачковый механический патрон Ø 250 мм - $260
- Гидравлический патрон Ø250 мм. с отверстием и гидростанция - $3 117
- Гидравлический патрон Ø250 мм. глухой и гидростанция - $3 143
- Комплект для измерения инструмента Renishaw HPPA - $5 196
- Гидравлическая задняя бабка (без гидростанции) - $520
- Гидравлический податчик прутка Ø42 - $3 117
- Автоподатчик прутка с сервоприводом Advantage 65L (Тайвань) - $8 573
- Система автоматического открывания дверей. - $390
- Робот манипулятор - По согласованию
- Дополнительный комплект сырых кулачков для мех. патрона - $260
- Дополнительный комплект закалённых кулачков для мех. патрона - $312
- Дополнительный комплект сырых кулачков для гидро. патрона - $546
- Дополнительный комплект закалённых кулачков для гидро. патрона - $779
- Осевой инструментальный блок круглого сечения - $104
- Осевой инструментальный блок прямоугольного сечения - $104
Комплектация за дополнительную плату
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Отзывы о CKE6150/1500:
Достоинства:
Быстрый,удобный,простой
Недостатки:
Не работает круговая интерполяция (радиусы)
Комментарий:
Имеется 2 станка, один с 6и-позиционным револьвером,другой с 8и. Качество сборки 8поз. немного похуже, да и револьвер этот подтупливает. Быстрый,в меру точный, удобный. Обрабатываем сталь, пишу программы в ИСО режиме. Главный недостаток производителя - не воспринимает круговую интерполяцию никак, только внутренний цикл Сименс. И цикл G72 некорректно отображает
Покупал(а) для:
Производства запчастей
Достоинства:
Красивый, точный, качественный
Комментарий:
Год отработал по фторопласту и цветмету, проблем не возникло никаких. Сталь редко точили, с жесткостью проблем не возникло. Направляющие, опять же, каленые. Даже не знаю, почему этот агрегат один из самых дешевых в своем классе при всем качестве и наворотах. Да и внешний вид получше, чем у многих.
Покупал(а) для:
Учебного процесса
