Токарный станок с ЧПУ Star STL8 II
Код товара:
40327
Нет в наличии
| Модель: |  |
Star STL8 II |
| Производитель: |  |
Z-MaT |
Токарные многоцелевые станки с ЧПУ линейки Star STL оборудованы популярной наклонной станиной с высокоскоростной револьверной головкой, патроном и задней бабкой, обеспечивающей его универсальное применение и большую популярность.
Особенности

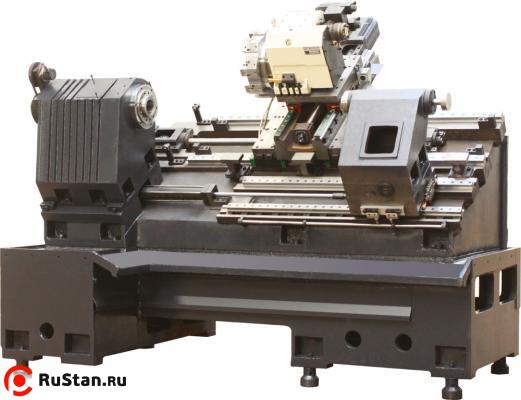

- Конструкция с наклонной станиной, цельное литье.
- Поворачиваемая панель управления, эргономичный дизайн.
- Главный серводвигатель, высокая скорость и постоянный крутящий момент.
- Маховичек управления осями.

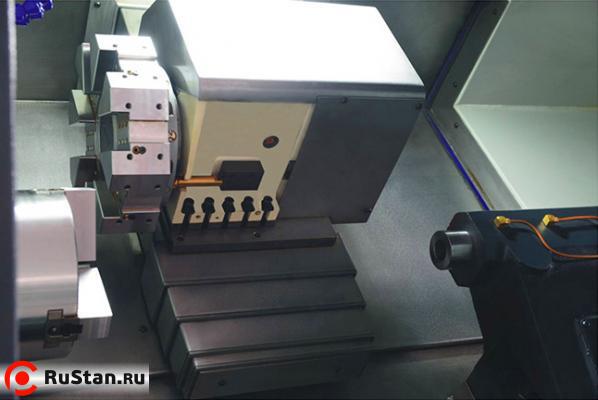

- Высокоэффективная револьверная головка, двустороннее вращение, отсутствие выдвижения инструментального диска.
- Высококачественные электронные компоненты Schneider.
- Линейная направляющая на цилиндрических роликах и подшипники с цилиндрическими роликами увеличивают жесткость (модель STL12).
Стандартная комплектация
- Гидравлический З-кулачковый патрон.
- 8-позиционная револьверная головка.
- Автоматическая система смазки.
- Программируемая задняя бабка (STL10,12).
- Гидравлическая задняя бабка (STL6, 8).
Технические характеристики Star STL8 II |
|||
|---|---|---|---|
| Харатеристика | Значение | ||
| Вместимость | |||
| Размер патрона | 8 дюймов, *10 дюймов | ||
| Диаметр изделия над станиной, мм | 420 | ||
| Максимальная длина обработки, мм | 500 | ||
| Максимальный диаметр обработки, мм | 300 | ||
| Диаметр изделия над суппортом, мм | 210 | ||
| Шпиндель | |||
| Проходное отверстие шпинделя, мм | 62 | *75 | |
| Макс. диаметр сквозного отверстия, мм | 52 | *65 | |
| Тип передней части шпинделя | А2-6 | *А2-8 | |
| Скорость вращения шпинделя, об/мин | 2000
*3500 *4000 |
*1600
*3000 |
|
| Мощность главного двигателя, кВт | 7,5/11 | ||
| Перемещение по осям | |||
| Перемещение по оси X, мм | 180 | ||
| Перемещение по оси Z, мм | 500 | ||
| Быстрый ход по осям X/Z, м/мин | 15/20 | ||
| Револьверная головка | |||
| Высота центра, мм | 80 | ||
| Кол-во инструментов в револьверной головке | 8, *12 | ||
| Сечение державки | 25x25, *20x20 | ||
| Задняя бабка | |||
| Тип задней бабки | *LM | ||
| Конус пиноли задней бабки | MT4 | ||
| Перемещение пиноли задней бабки, мм | 0 | ||
| Перемещение задней бабки, мм | 100-500 | ||
| Конструкция | |||
| Угол наклона станины | 35° | ||
| Тип направляющей | Линейные направляющие (LM) | ||
| Прочее | |||
| Полная мощность, кВА | 15 | ||
| Внешние габариты (ДxШxВ), мм | 2800х1850х1830 | ||
| Вес Star STL8 II , кг | 3400 | ||
Примечание: *- опция, "LM" линейная направляющая
Дополнительная комплектация
- 12-позиционная револьверная головка.
- Различные патроны и цанги.
- Различные системы управления.
- Различные отверстия шпинделя.
- Конвейер для удаления стружки.
- Устройство для настройки инструмента.
