Цена для юр. и физ. лиц
3 000 000 руб.
с НДС - на 25.12.2024 г.
Купить в лизинг Сравнить Избранное
Модель:
GH-2060ZH DRO
Артикул:
50000831T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы

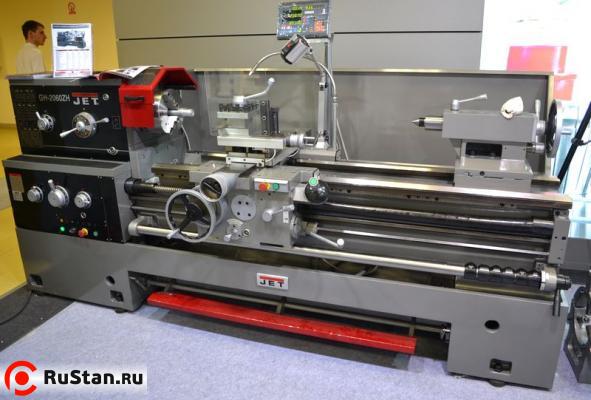

Токарно-винторезный станок по металлу JET GH-2060ZH DRO RFS предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Особенности конструкции

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Массивная станина станка из серого чугуна
  • Закаленные и отшлифованные направляющие станины

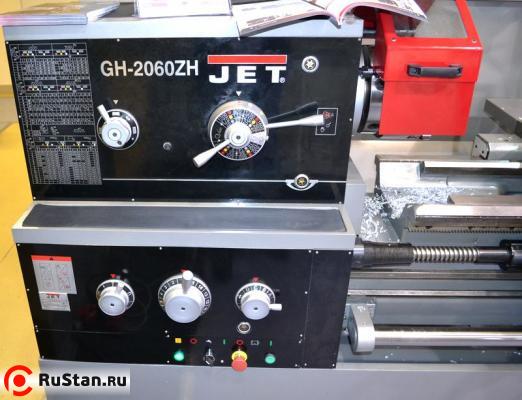

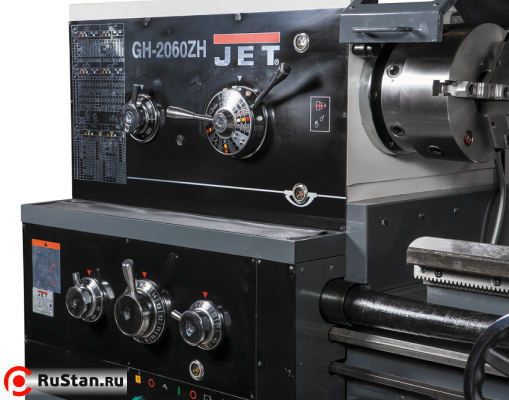

  • Передняя бабка с электромеханической муфтой
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
  • Механизм привода шпинделя постоянно работает в масляной ванне

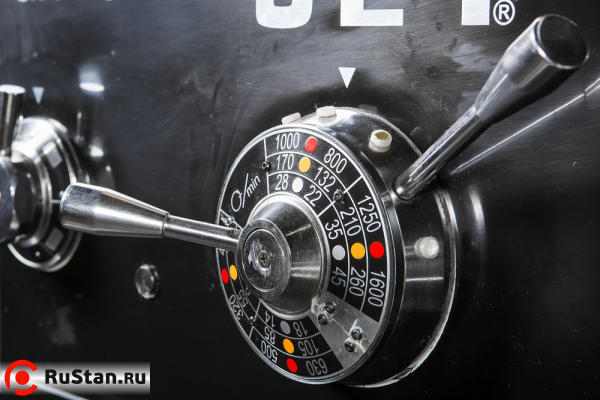

  • Диапазон частот вращения шпинделя от 9 до 1600 об/мин
  • Съемный мостик станины, gap

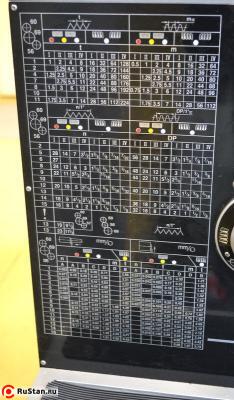

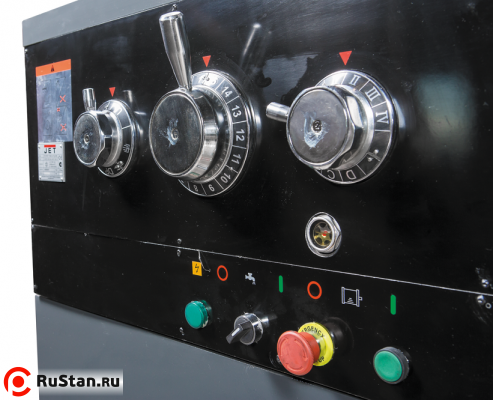

  • Коробка передач позволяет нарезать резьбу без замены шестерен

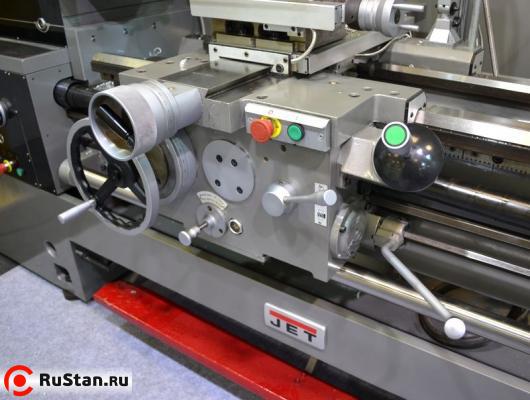

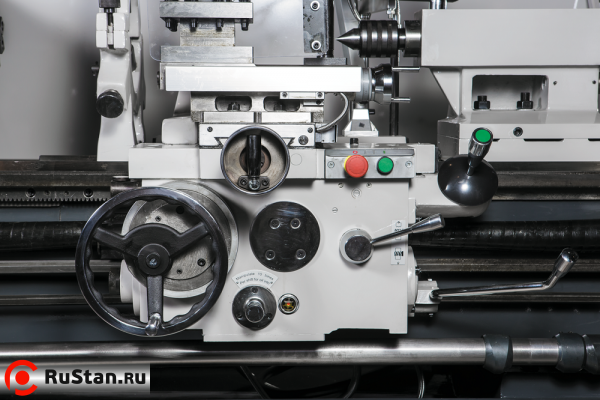

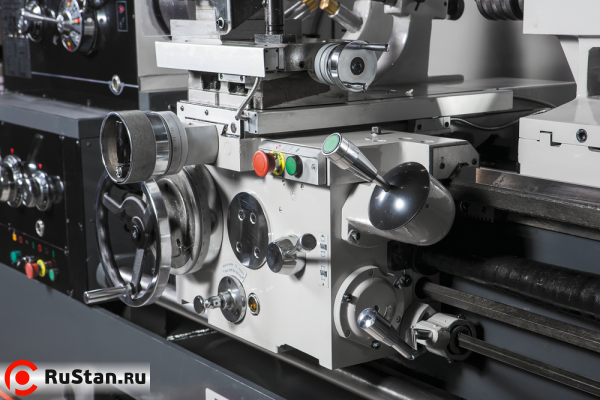

  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Толчковый режим работы шпинделя
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта

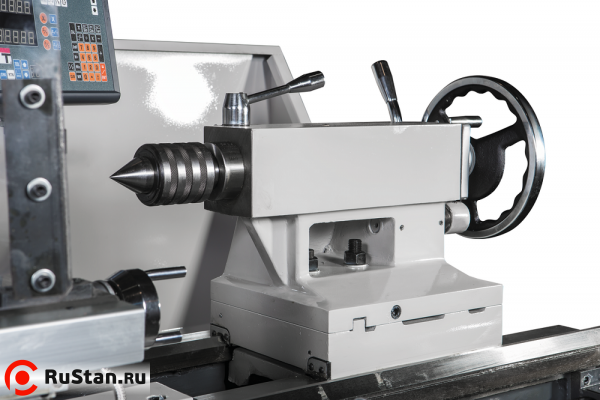

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов

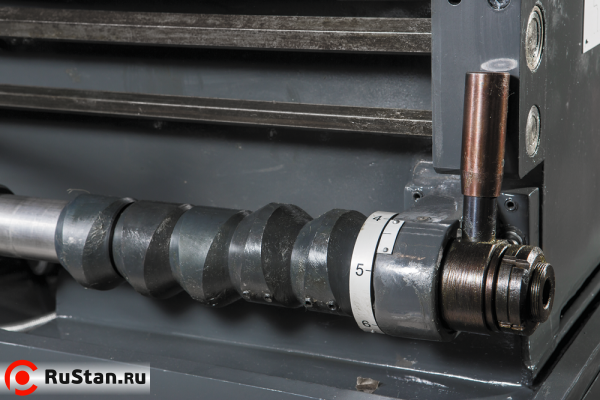

  • Пятипозиционный управляющий вал с кулачками

Технические характеристики GH-2060ZH DRO

Характеристика Значение
Диаметр обточки над станиной 500 мм
Макс. диаметр вращения (съёмный мостик) 720 мм
Диаметр обточки над поперечным суппортом 310 мм
Длина съёмного мостика 240 мм
Расстояние между центрами 1525 мм
Частота вращения шпинделя, 24 9 - 1600 об/мин
Конус шпинделя МK-7
Присоединение шпинделя, Саmlоск D1-8 (DIN 55029)
Проходное отверстие шпинделя 80 мм
Продольная подача, 80 0,063 - 6,43 мм/об
Поперечная подача, 80 0,027 - 2,73 мм/об
Метрическая резьба, 46 1 - 224 мм
Дюймовая резьба, 44 28'' - 1/8'' TPI
Модульная резьба, 42 0,5 - 112 МP
Питчевая резьба, 45 56 - 1/2 DP
Шаг ходового винта 12 мм
Макс. размер резца 25 х 25 мм
Ход поперечного суппорта 310 мм
Ход верхнего суппорта 145 мм
Ускоренное перемещение продольного суппорта 4,5 м/мин
Ускоренное перемещение поперечного суппорта 2,0 м/мин
Пиноль задней бабки МК-5
Ход пиноли задней бабки 150 мм
Рабочий диаметр неподвижного люнета 50 - 210 мм
Рабочий диаметр подвижного люнета 20 - 110 мм
Расстояние между направляющими 405 мм
Выходная мощность 7,5 кВт / S1 100%
Потребляемая мощность 12,0 кВт / S6 40%
Габаритные размеры (ДхШхВ) 2980 х 1280 х 1410 мм
Масса GH-2060ZH DRO 3000 кг

Стандартная комплектация

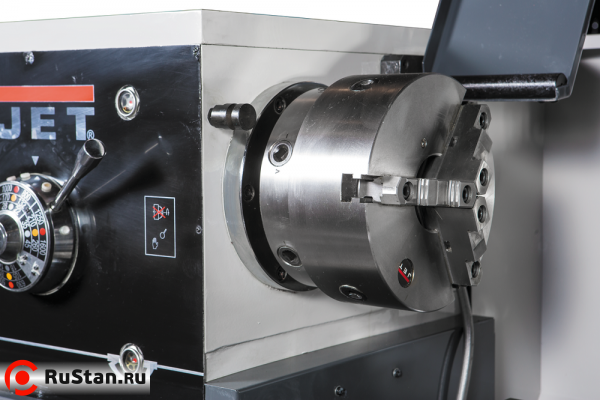

  • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø300 мм
  • Планшайба Ø400 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр МК-5
  • Упорный центр МК-5
  • Переходная втулка МК-7 / МК-5

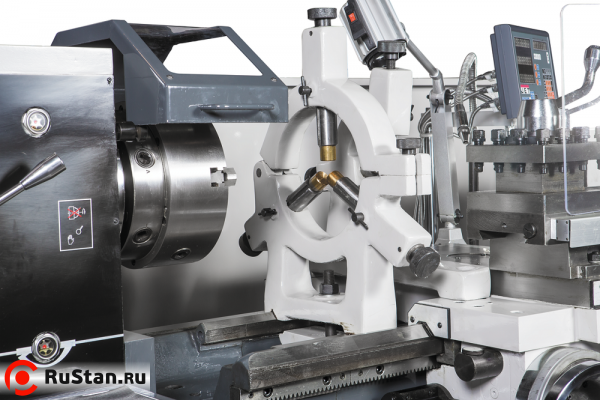

  • Подвижный и неподвижный люнеты
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Ножной тормоз шпинделя с концевым выключателем
  • УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Вал управления с регулируемыми кулачками (отключение продольной подачи)
  • Концевой упор продольного перемещения
  • Регулируемые опоры станины

Комплектация за дополнительную плату
