5 600 000 руб.
с НДС - на 05.03.2025 г.
| Модель: |  |
JET GH-3140 ZHD DRO RFS |
| Артикул: | |
50000848T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
Особенности
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна

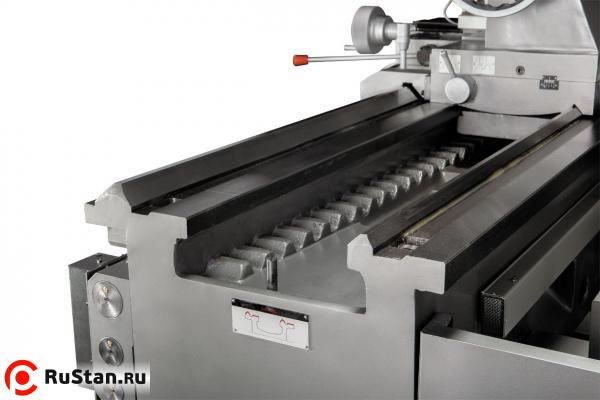

- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Увеличенный диаметр проходного отверстия
- Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

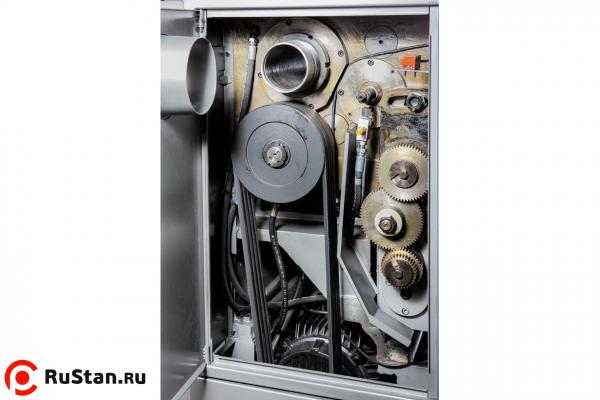

- Коробка передач позволяет нарезать резьбу без замены шестерен

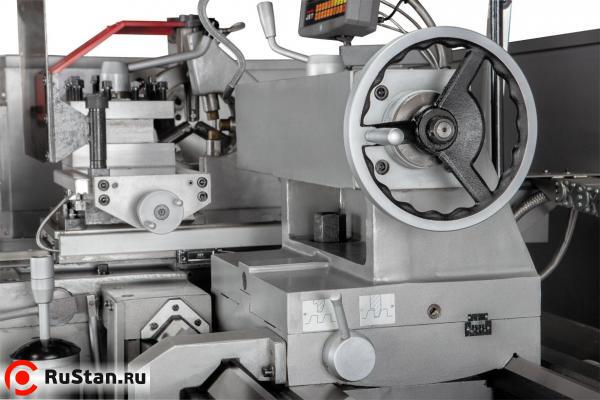

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

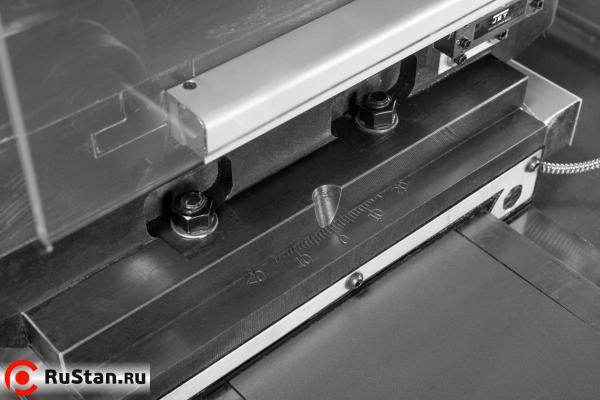

- Регулировка зазоров направляющих при помощи клиновых планок

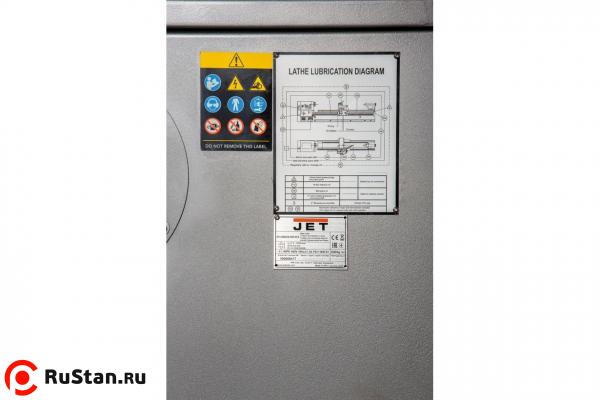

- Централизованная система подачи смазки продольного суппорта

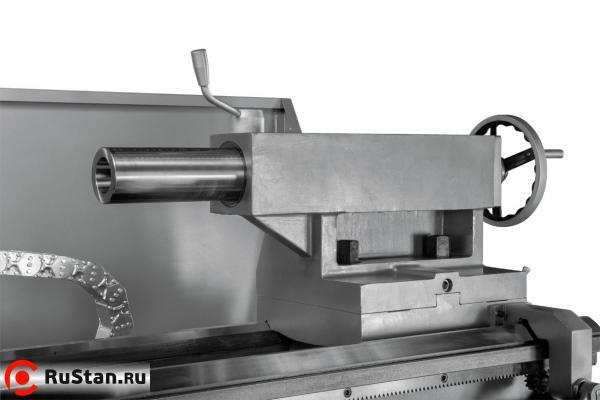

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Передняя бабка с гидравлическим фрикционом
- Современный аналог 16К40, 1А64, ДИП-400 (1Д64)
Описание
GH-3140 ZHD DRO - старшая модель в линейке GH токарно-винторезных станков производства компании JET. Её главная особенность - увеличенное расстояние между центрами - 1000 мм. Этот станок позволяет обрабатывать длинномерные заготовки увеличенного диаметра в условиях непрерывных промышленных нагрузок. Данное изделие ориентировано на эксплуатацию крупными мастерскими, предприятиями различного профиля, имеющих в своем распоряжении металлообрабатывающие подразделения, предприятиями авиационной отрасли и т.д. Сборка изделия на заводе-изготовителе осуществляется в соответствии со стандартом DIN 8606. Это обеспечивает соблюдение всех необходимых параметров соответствия и норм, а также наделяет станок обязательной гарантией на территории стран Таможенного союза.
GH-3140 ZHD DRO справится с заготовками диаметром до 800 мм при обработке над станиной, до 1000 мм при снятии gap и до 510 при обточке над суппортом. С целью обеспечения запаса мощности при обработке тяжелых деталей и поддержания достаточного крутящего момента на шпинделе на станок установлен асинхронный двигатель мощностью (11 кВт). Частота вращения шпинделя может выбираться из предустановленных значений в диапазоне от 7,5 до 1000 об/мин. Коробка подач станка механическая, с заранее предустановленными режимами подачи по двум осям X и Z. Это позволяет быстро выбрать необходимые параметры обработки, в том числе при нарезке резьб различного типа.
Как оборудование топ-класса, GH-3140 ZHD DRO комплектуется всеми необходимым для немедленного запуска его в работу, докупать что-либо для пуско-наладочных работ не потребуется. В комплект поставки уже входят два патрона, планшайбы, упорные центры, система подачи СОЖ, люнеты, лампа подсветки, регулируемые опоры для установки и многое другое.
Принадлежности:
УЦИ по 3 осям, точность измерения 0,005 мм, погрешность +/- 0,001 мм
Технические характеристики |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 800 |
| Диаметр обточки над съемным мостиком, gap, мм | 1000 |
| Длина съемного мостика, мм | 350 |
| Диаметр обточки над поперечным суппортом, мм | 510 |
| Расстояние между центрами, мм | 1000 мм |
| Диапазон оборотов шпинделя, об/мин | 7,5 - 1000 |
| Количество скоростей шпинделя | 18 |
| Конус шпинделя | ø120 мм 1:20 |
| Присоединение шпинделя | D1-11 |
| Диаметр проходного отверстия шпинделя, мм | 105 |
| Диапазон продольной подачи, мм/об | 0,05-24,32 |
| Количество продольных подач | 77 |
| Диапазон поперечной подачи, мм/об | 0,025-12,16 |
| Количество поперечных подач | 79 |
| Диапазон метрической резьбы, мм | 1 - 240 |
| Количество метрических резьб | 50 |
| Диапазон дюймовой резьбы, TPI | 19-1 |
| Количество дюймовых резьб | 30 |
| Диапазон модульной резьбы, MP | 0,5 - 120 |
| Количество модульных резьб | 53 |
| Диапазон питчевой резьбы, DP | 1 - 28 |
| Количество питчевых резьб | 24 |
| Макс. размер резца, мм | 32 x 32 |
| Ход поперечного суппорта, мм | 440 |
| Ход верхнего продольного суппорта, мм | 200 |
| Ускоренное перемещение продольного суппорта (каретки), м/мин | 4 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Конус пиноли задней бабки | МК-6 |
| Ход пиноли задней бабки, мм | 230 |
| Наружный диаметр пиноли задней бабки, мм | 100 |
| Диапазон неподвижного люнета, мм | 30 - 240 |
| Диапазон подвижного люнета, мм | 25 - 130 |
| Ширина станина, мм | 560 |
| Мощность двигателя ускоренной подачи, кВт | 11 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Масса JET GH-3140 ZHD DRO RFS , кг | 4555 |
| Объем бака СОЖ, л | 65 |
| Шаг ходового винта, мм | 12 |
| Мощность двигателя быстрой подачи, кВт | 1,1 |
| Объем масленного бака (ориентировочно), Л | 35 |
| Страна производителя | Китай |
| Длина, мм | 3400 |
| Ширина, мм | 1750 |
| Высота, мм | 1535 |
| Длина в упаковке, см | 370 |
| Ширина в упаковке, см | 169,3 |
| Высота в упаковке, см | 183,7 |
| Масса в упаковке, кг | 4900 |
Комплектация
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х кулачковый патрон Ø500 мм
- Планшайба Ø625 мм
- 4-х позиционный резцедержатель с фиксатором
- Галогенная лампа местного освещения
- Система подвода СОЖ
- Ускоренное перемещение
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита зоны резания
- Защита ходового винта
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
