Универсальный токарно-винторезный станок METAL MASTER Z50100 DRO RFS
1 990 472 руб.
с НДС - на 27.12.2024 г.
| Модель: |  |
Z50100 DRO RFS |
| Артикул: | |
00000019695 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Metal Master Z50100 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

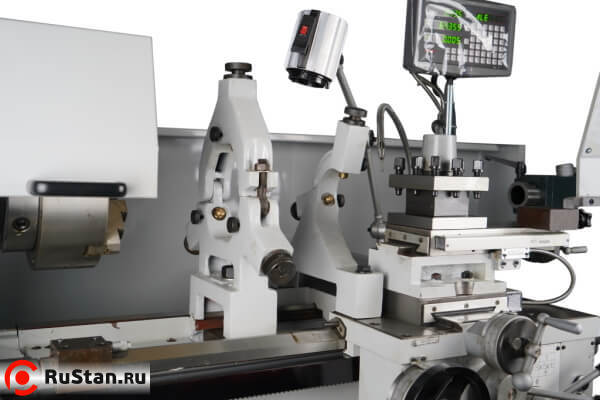

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 65 мм.
Вылет пиноли задней бабки – 120 мм.
Поперечное смещение составляет ±15 мм.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Технические характеристики Z50100 DRO RFS |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр над станиной, мм | 500 |
| Макс. диаметр над поперечными салазками, мм | 325 |
| Макс. диаметр над выемкой в станине, мм | 630 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 330 |
| Диаметр отверстия шпинделя, мм | 65 |
| Торец шпинделя | Cam lock D6 |
| Конус отверстия шпинделя | 70 (1:20) |

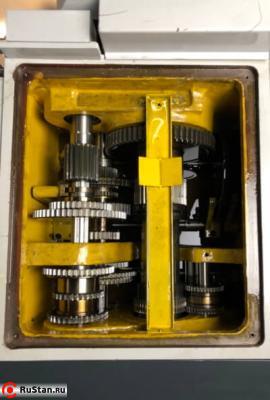

| Количество передач | 15 |
| Диапазон скоростей шпинделя об/мин | 22~1800 |
| Диапазон нарезаемых метрических резьб | 0.5~28 мм /66 |
| Диапазон нарезаемых дюймовых резьб | 1-56 TPI /66 |
| Диапазон нарезаемых модульных резьб | 05-3.5 mm /33 |
| Диапазон нарезаемых питчевых резьб | 8-56 DP/33 |
| Диапазонпродольной подачи, мм | 0.072-4.038 |
| Диапазон поперечной подачи, мм | 0.036-2.019 |
| Диаметр пиноли задней бабки, мм | 65 |
| Макс. ход пиноли задней бабки, мм | 120 |
| Конус шпинделя задней бабки | M.T.NO.5 |
| Поперечный ход задней бабки | ±15мм |

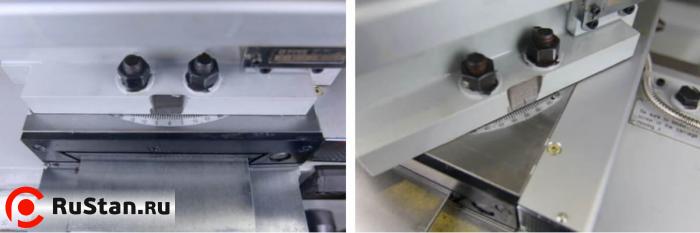

| Макс. ход верхней салазки, мм | 130 |
| Макс. ход поперечных салазок, мм | 260 |

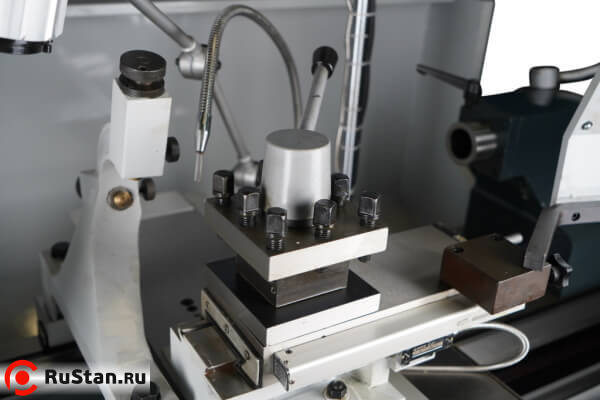

| Максимальная сечение резца, мм | 25х25 |
| Мощность двигателя, кВт | 7.5 |
| Габаритные размеры станка, мм | 2382х975х1270 |
| Габаритные размеры упаковки, мм | 2420х1150х1800 |
| Масса Z50100 DRO RFS нетто/брутто, кг | 1600/1850 |

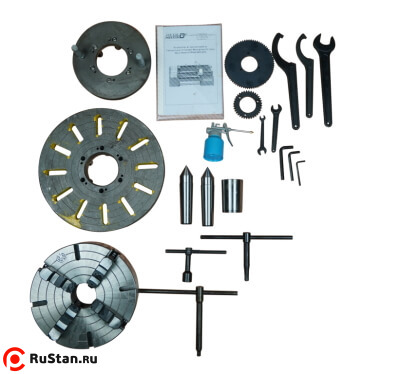

Стандартная комплектация
- 3-х кулачковый патрон 250 мм
- 4-кулачковый патрон 320 мм
- План шайба
- Подвижный люнет
- Неподвижный люнет
- Два упорных центра
- Ножной тормоз

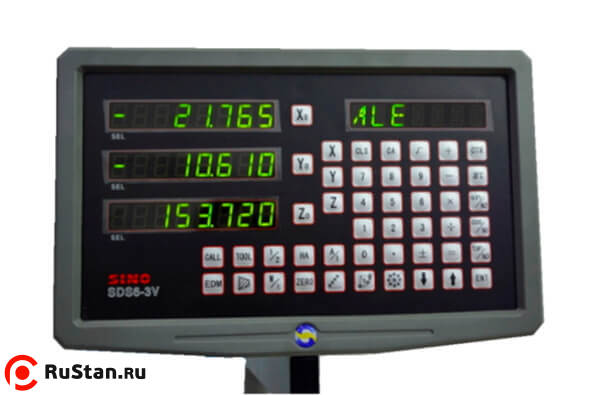

- 3-х осевое УЦИ

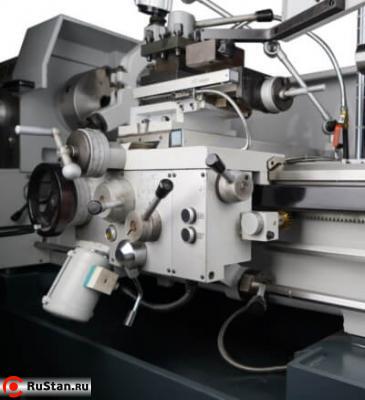

- Функция быстрого перемещения суппорта
- Ящик с инструментами для обслуживания станка
- Система подачи СОЖ
- Станочная лампа
- Масленка
- Инструкция по эксплуатации на русском языке
