Токарно-винторезный станок OPTIturn TH4620D с УЦИ уникален в высокой точности обработки и долговечности в эксплуатации.

Особенности

  • Устройство цифровой индикации DPA 21.
  • Закаленные и отшлифованные направляющие станины.
  • Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 Nr. 6.
  • СОЖ: с отдельным баком для охлаждающей жидкости, а также индикацией уровня заполнения и маслораспределителем.
  • Легкое опустошение и очистка бака в соответствии стандартам DIN.
  • Гарантированная точность биения шпинделя не более чем 0,015 мм.
  • Механическая продольная подача с четырьмя эксцентриковыми зажимами.
  • Ножная педаль аварийной остановки станка.

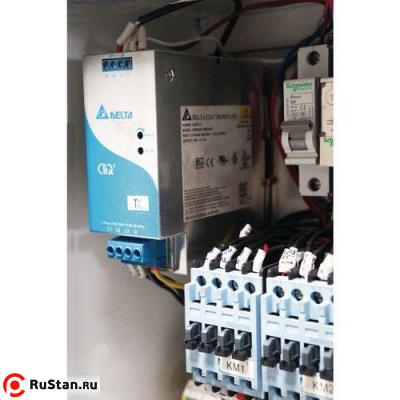

  • Электрика с комплектующими SIEMENS.
  • Регулируемый датчик резьбонарезания.
  • Централизированная система смазки.
  • Быстросменный резцедержатель SWH 5-B.
  • 1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца.
  • Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
  • Станочный светильник.
  • Большой защитный экран.
  • Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
  • Цена деления лимба маховика пиноли задней бабки 0,025 мм.

Устройство цифровой индикации DPA 21

  • Индикация скорости.
  • Значительное снижение времени производства.
  • Более точная работа.
  • Вероятность ошибок сведена к минимуму.

Основной шпиндель

  • Закален и отшлифован.
  • Работает в маслянной ванне.
  • Установлен на прецизионные подшипники.
  • Шестерни закалены и отшлифованы, что обеспечивает их плавный ход.

Технические характеристики OPTIturn TH4620D с УЦИ

Характеристика Значение
Мощность главного двигателя 5,5 кВт
Напряжение питающей сети 380 В
РМЦ 2060 мм
Макс. Ø обработки над станиной 460 мм
Диаметр обработки над направляющими 270 мм
Диаметр обработки над выемкой станины 690 мм
Длина обработки в выемке станины 240 мм
Диапазон продольной подачи 0,031 - 1,7 мм/об
Количество продольных подач 42
Диапазон поперечных подач 0,014 - 0,784 мм/об
Количество поперечных подач 42
Пределы шага нарезаемых метрических резьб 0,1 - 14 мм/об
Количество шагов (метрические резьбы) 41
Пределы шага нарезаемых дюймовых резьб 112 - 2 ниток/дюйм
Количество шагов (дюймовые резьбы) 41
Пределы шага нарезаемых трапецеидальных резьб 4 - 112
Количество шагов (трапецеидальные резьбы) 50
Пределы шага нарезаемых модульных резьб 0,1 - 7
Количество шагов (модульные резьбы) 34
Диапазон оборотов (скоростей) 25 - 2000 об/мин
Количество передач (скоростей) 12
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 58 мм
Конус шпинделя КМ6
Размер державки инструмента (резца) (быстросменный) 25 мм
Конус пиноли задней бабки КМ4
Перемещение пиноли задней бабки 130 мм
Диаметр отверстия в задней бабке 60 мм
Ход по оси X 125 мм
Ход по оси Z 285 мм
Высота центров 230 мм
Ширина направляющих станины 300 мм
Вес OPTIturn TH4620D с УЦИ нетто 2400 кг

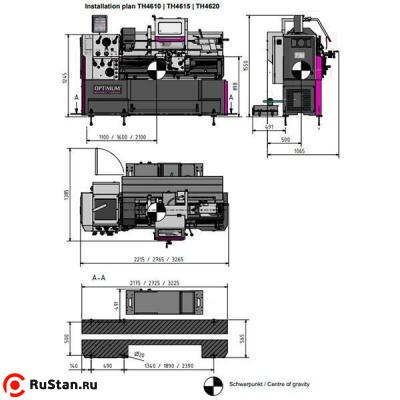

Габариты (ДхШхВ) 3265x1065x1550 мм
Вес брутто 2295 кг
Габариты упаковки (ДхШхВ) 3400x1150x1650 мм

Стандартная комплектация

  • Сменная державка 25х120 мм тип D — 1 шт
  • Быстросменный резцедержатель SWH 5-B
  • Оправка переходная МK 6 — МK 4
  • Упорный центр МК 4
  • Неподвижный люнет, проходное отверстие макс. 160 мм
  • Подвижный люнет, проходное отверстие макс. 100 мм
  • Светодиодный станочный светильник
  • Резбоуказатель
  • Система подачи СОЖ
  • Комплект сменных шестерен гитары
  • Масло для редуктора
  • Комплект обслуживающего инструмента
  • Руководство по эксплуатации
  • Не забудьте приобрести токарный патрон!
