Токарно-винторезный станок OPTIturn TX 4414
2 691 287 руб.
с НДС - на 25.12.2024 г.
Модель: | OPTIturn TX 4414 |
|
Артикул: | 3432420 |
|
Производитель: | Optimum (Германия) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
-
Документы
- Комментарии
- Отзывы
- Доставка
Токарно-винторезный станок OPTIturn TX 4414 отвечает высоким требованиям к техническому оснащению и точности. С цифровым индикатором положения DP 700 от NEWALL.
Особенности
- Рама станка из усиленного ребрами жесткости литого чугуна
- Монолитное основание из стали
- Высокая жесткость корпуса передней бабки благодаря отливке 25GG с ребрами жесткости
- Прецизионные салазки
- Валы установлены на игольчатых подшипниках, все компоненты смазываются в масляной ванне.
- Закаленные и шлифованные направляющие рамы станка

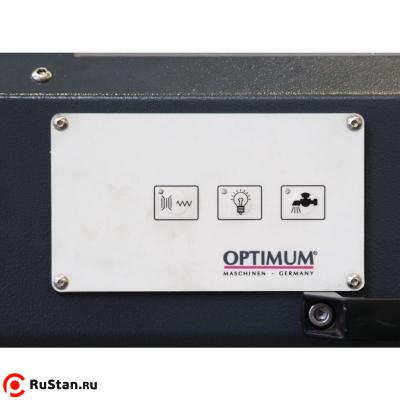

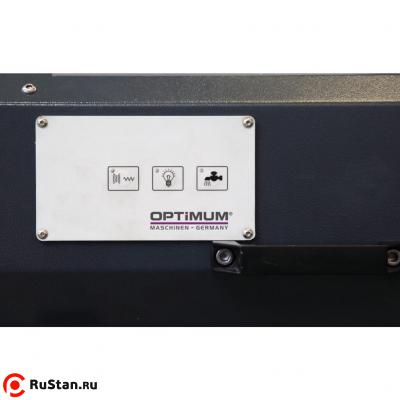

- Централизованный доступ ко всем электронным средствам управления
- Все зубчатые колеса механизма подачи изготовлены из стали, закалены и отшлифованы
- Несвязанные маховики испытаны в соответствии с EN 23125
- Двухканальный правосторонний/левосторонний переключатель испытан в соответствии с EN 23125
- Переключатель со счетчиком срока службы испытан в соответствии с EN ISO 13849
- Система подачи СОЖ с отдельным баком для СОЖ, индикатором уровня и маслоотделителем; простота выполнения операции по полному опорожнению и очистке в соответствии с требованиями DIN
- В комплекте с кожухом главного и ходового шпинделя подачи
- В комплекте с освещением рабочей зоны
- Удобная в обслуживании съемная задняя панель
- Закаленный и отшлифованный ходовой шпиндель обеспечивает превосходную точность и долговечность
- Высокая скорость резания позволяет без проблем удалять стружку во время черновой обработки
- Гибкие кабель-каналы для прокладки мягких проводов и шлангов
- Блокируемая защита от стружки перемещается по направляющей каретки со встроенным индикатором положения и шлангом охлаждающей жидкости с возможностью ручной регулировки
- Необходимость в сменных зубчатых передачах отсутствует
- С устройством защиты от одновременной работы механизма нарезания резьбы и механизма подачи
- Двигатель с электронно-управляемым тормозом
- Электронный останов подачи по оси Z
- Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками
- Трехкулачковый токарный патрон входит в стандартный комплект поставки
- Быстросменный стальной резцедержатель SWH 5-B
- Цифровой индикатор положения DP700
Технические характеристики OPTIturn TX 4414 |
|
---|---|
Характеристика | Значение |
Класс точности | П (повышенный) |
Мощность главного двигателя | 5,5 кВт |
Напряжение питающей сети | 380 В |
РМЦ | 1400 мм |
Макс. Ø обработки над станиной | 440 мм |
Диаметр обработки над направляющими | 250 мм |
Диапазон продольной подачи | 0.05 - 0.75 мм/об |
Количество продольных подач | 44 |
Диапазон поперечных подач | 0.025 - 0.376 мм/об |
Количество поперечных подач | 44 |
Пределы шага нарезаемых метрических резьб | 0.5 - 7.5 мм/об |
Количество шагов (метрические резьбы) | 44 |
Пределы шага нарезаемых дюймовых резьб | 60 - 4 ниток на дюйм |
Количество шагов (дюймовые резьбы) | 44 |
Пределы шага нарезаемых трапецеидальных резьб | 8-120 |
Количество шагов (трапецеидальные резьбы) | 44 |
Пределы шага нарезаемых модульных резьб | 0.25 - 3.75 |
Количество шагов (модульные резьбы) | 44 |
Количество передач (скоростей) | 12 |
Диапазон оборотов (скоростей) | 40 - 2200 (50 Гц) / 48 - 2640 (60 Гц) об/мин |
Шпиндельный патрон | 3-х кулачковый Ø 200 мм |
Диаметр сквозного отверстия в шпинделе | 52 мм |
Конус шпинделя | КМ6 |
Размер державки инструмента (резца) | 25 мм |
Стандарт | DIN EN 55011 |
Уровень ЭМС | C3 |
Конус пиноли задней бабки | КМ4 |
Перемещение пиноли задней бабки | 130 мм |
Диаметр отверстия в задней бабке | 60 мм |
Ход по оси X | 153 мм |
Ход по оси Z | 290 мм |
Высота центров | 220 мм |
Ширина направляющих станины | 300 мм |
Вес OPTIturn TX 4414 нетто | 1630 кг |

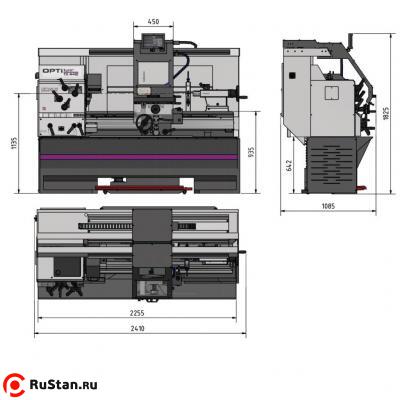

Габариты (ДхШхВ) | 2409x1566x1815 мм |
Вес брутто | 2100 кг |
Габариты упаковки (ДхШхВ) | 2400x1150x2000 мм |
Стандартная комплектация
- Трехкулачковый токарный патрон, диаметр 200 мм, № 5
- Невращающийся упорный центр MK 3
- Невращающийся упорный центр MK 5
- Рабочий инструмент
- Первичная заправка станка качественным маслом
- Быстросменный стальной резцедержатель SWH 5-B
- Переходная оправка MK 6 / MK 5
