Цена для юр. и физ. лиц
3 933 570 руб.
с НДС - на 25.12.2024 г.
Купить в лизинг Сравнить Избранное Варианты доставки

Самовывоз: Завтра

Доставка:

Aдрес склада в Краснодаре
Модель:
OPTIturn TX 5216
Артикул:
3432440
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Прецизионные токарно-винторезный станок OPTIturn TX 5216 отвечает высоким требованиям в плане технического устройства и точности. С цифровым индикатором положения NEWALL DP 700.

Особенности

  • Рама станка из усиленного ребрами жесткости литого чугуна
  • Монолитное основание из стали
  • Высокая жесткость корпуса передней бабки за благодаря отливке 25GG с ребрами жесткости
  • Все зубчатые колеса механизма подачи изготовлены из стали, закалены и отшлифованы
  • Валы установлены на игольчатых подшипниках, все компоненты смазываются в масляной ванне.
  • Закаленный и отшлифованный шпиндель обеспечивает превосходную точность и долговечность.
  • Высокая скорость резания позволяет без проблем удалять стружку во время черновой обработки
  • Удобная в обслуживании съемная задняя панель
  • Гибкие кабель-каналы для мягких проводов и шлангов
  • Блокируемая защита от стружки перемещается по направляющей каретки со встроенным индикатором положения и шлангом охлаждающей жидкости с возможностью ручной регулировки.
  • Несвязанные маховички испытаны на соответствие требованиям стандарта EN 23125
  • Двухканальный правосторонний/левосторонний переключатель испытан на соответствие требованиям стандарта EN 23125
  • Отсутствие необходимости в сменных роликах
  • Переключатель со счетчиком срока службы испытано на соответствии требованиям стандарта EN ISO 13849
  • С устройством защиты от одновременной работы механизма нарезания резьбы и механизма подачи
  • Закаленные и шлифованные направляющие рамы станка
  • Двигатель с электронным тормозом
  • Автоматическое прекращение подачи по оси Z

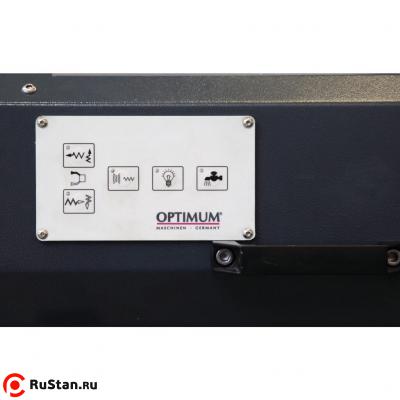

  • Все электронные средства управления централизованно доступны.
  • Полноценное освещение рабочей зоны
  • Внешний бак для СОЖ с индикатором уровня и маслоотделителем
  • Кожух для токарно-винторезного станка
  • Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками
  • 3-кулачковый токарный патрон в стандартной комплектации
  • Быстросменный стальной резцедержатель SWH 7-C
  • Стальной резцедержатель 32 x 130, тип D для четырехгранных призматических резцов 25 мм

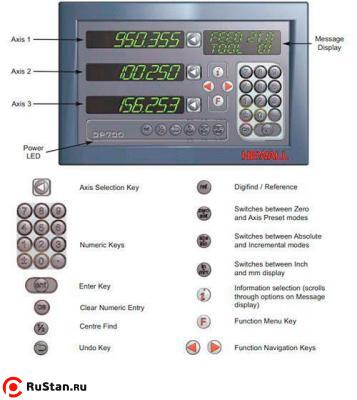

  • Цифровой индикатор положения DP700

Технические характеристики OPTIturn TX 5216

Характеристика Значение
Класс точности П (повышенный)
Мощность главного двигателя 5,5 кВт
Напряжение питающей сети 380 В
РМЦ 1600 мм
Макс. Ø обработки над станиной 520 мм
Диаметр обработки над направляющими 324 мм
Диаметр обработки над выемкой станины 780 мм
Длина выемки в станине 780 мм
Диапазон продольной подачи 0.05 - 1.5 мм/об
Количество продольных подач 55
Диапазон поперечных подач 0.025 - 0.75 мм/об
Количество поперечных подач 55
Пределы шага нарезаемых метрических резьб 0.5 - 15 мм/об
Количество шагов (метрические резьбы) 55
Пределы шага нарезаемых дюймовых резьб 60 - 2 ниток на дюйм
Количество шагов (дюймовые резьбы) 55
Пределы шага нарезаемых трапецеидальных резьб 4-120
Количество шагов (трапецеидальные резьбы) 55
Пределы шага нарезаемых модульных резьб 0.25 - 7.5
Количество шагов (модульные резьбы) 55
Количество передач (скоростей) 12
Диапазон оборотов (скоростей) 30 - 1500 об/мин
Шпиндельный патрон 3-х кулачковый Ø 315 мм
Диаметр сквозного отверстия в шпинделе 80 мм
Конус шпинделя КМ7
Размер державки инструмента (резца) 25 мм
Стандарт DIN EN 55011
Уровень ЭМС C3
Конус пиноли задней бабки КМ5
Перемещение пиноли задней бабки 180 мм
Диаметр отверстия в задней бабке 72 мм
Ход по оси X 170 мм
Ход по оси Z 340 мм
Высота центров 260 мм
Ширина направляющих станины 350 мм
Вес OPTIturn TX 5216 нетто 2470 кг

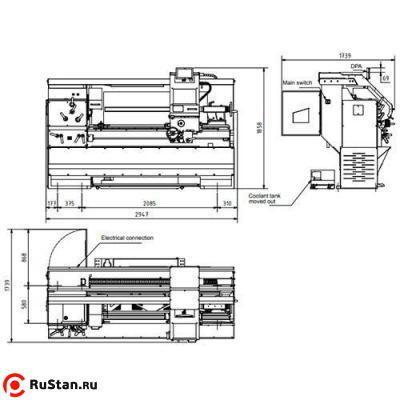

Габариты (ДхШхВ) 2947x1739x1858 мм
Вес брутто 2550 кг
Габариты упаковки (ДхШхВ) 3016х1270х2217 мм

Стандартная комплектация

  • Трехкулачковый токарный патрон диаметр 315 мм, № 8
  • Переходная оправка MK 7 / MK 5
  • Невращающийся центр MK 5, длинный
  • Невращающийся центр MK 5, короткий
  • Быстросменный стальной резцедержатель SWH 7-C (TX 5216)
  • Быстросменный стальной резцедержатель SWH 7-C (TX 6222)
  • Стальной резцедержатель 25 x 120, тип D для четырехгранных призматических резцов
  • Рабочий инструмент
