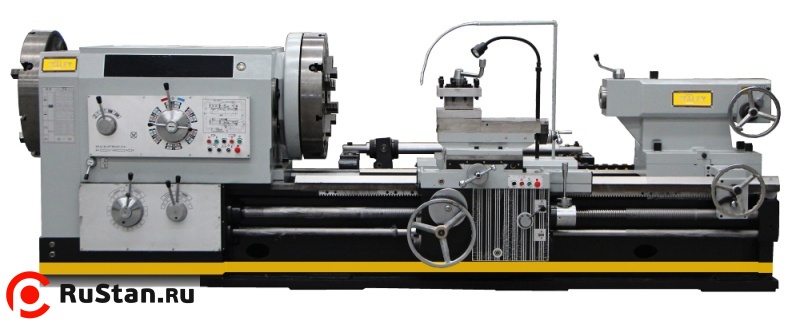

Трубонарезной станок STALEX Q1332x3000

Станок модели Q1332 является токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными 4-х кулачковыми планшайбами Ø780мм с электрозажимом. Другой, длинный конец трубы, проходящий через шпиндель, поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц. Электрокомпоненты применяемые в станке Schneider Electric.
Изготовлен по стандартам СЕ.

Технические характеристики Q1332x3000
Характеристика	Значение
Диаметр обточки над станиной	Ø 1000 мм
Ø обточки над поперечным суппортом	Ø610 мм
Расстояние между центрами	3000 мм
Макс. длинна обточки	2750 мм
Ширина станины	755 мм
Макс. масса детали, обрабатываемой в центрах	6 000 кг
Частота вращения шпинделя, 9	7,5-280 об/мин
Диапазон диаметров для нарезания резьбы	Ø190-Ø320 мм
4-х кулачковая планшайба	Ø78 0 мм (2 шт) электрозажим
Проходное отверстие шпинделя	Ø330 мм
Поперечный ход	520 мм
Продольная подача ось X (32)	0 ,05-0,75 мм / об
Поперечная подача ось Z (32)	0,1-1,5 мм / об
Метрическая резьба, 23	1- 15 мм
Дюймовая резьба, 22	28-2 TPI
Максимальный размер инструмента	45х45 мм
Угол поворота резцедержателя	90º
Ускор. перем. продольного суппорта ось Z	3, 6 4 0 мм/мин
Ускор. перем. поперечного суппорта ось X	1,870 мм/мин
Конус пиноли задней бабки:	MT-6
Ход пиноли задней бабки	300 мм
Диаметр пиноли задней бабки	Ø160 мм
Габаритные размеры станка(ДхШхВ)	6400×2100×1600 мм
Мощность главного привода	22,0 кВт
Мощность двигателя подачи	1,5 кВт
Мощность двигателя СОЖ	0,125 кВт
Масса нетто	13000 кг

Комплект поставки

• 4-х кулачковая планшайба Ø780 мм (2 шт.) электрозажим(педаль)
• 4-х позиционный резцедержатель
• Неподвижный люнет Ø150-450 мм
• Поддерживающий напольный люнет
• УЦИ по 3-м осям
• Конусная линейка
• Моторизованная задняя бабка
• Защитный экран патрона (2 шт)
• Электрокомпоненты Schneider Electric
• Система подвода СОЖ
• LED лампа местного освещения
