Токарный станок DMTG DL20M/1000 с ЧПУ
7 446 312 руб.
с НДС - на 24.12.2024 г.
Модель: | DMTG DL20M/1000 |
|
Производитель: | DMTG |
- Описание
-
Видео
- Комментарии
- Отзывы

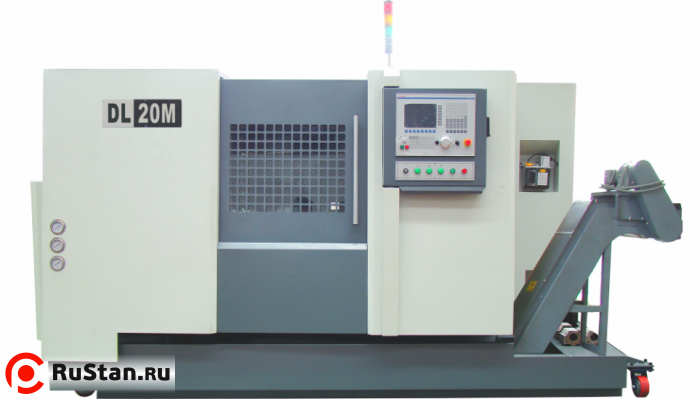

Токарный станок Dalian DL20M/1000 с ЧПУ с наклонной станиной позволяет производить высокоскоростную обработку деталей с упрощенным отводом стружки. Увеличенное количество позиций в резцедержке позволяют производить обработку с большим количеством технологических операций различным режущим инструментом. Дверь рабочей зоны имеет большое окно и позволяет контролировать процесс мехобработки, предотвращая попадание СОЖ и стружки наружу. Стружкосборник пластинчатого типа и тележка под стружку упрощают процесс очистки рабочей зоны станка при различном объеме съема обрабатываемого материала.

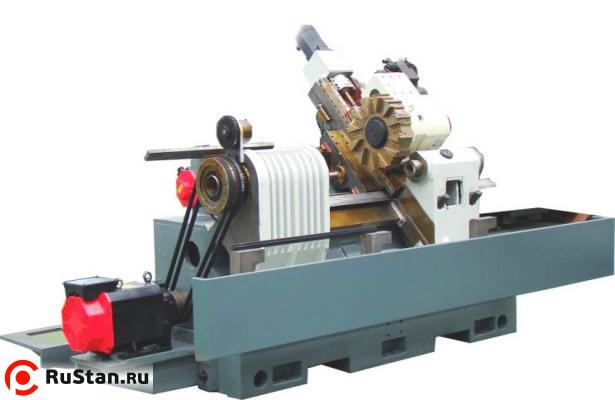

Шпиндельная бабкаГидравлический патрон AutoSTRONG 8" (с отверстием опция) позволяет зажимать кулачками детали различных диаметров. Возможность регулировки давления зажима позволяет фиксировать тонкостенные детали без деформации. Скорость вращения шпинделя до 4500 об/мин позволяет применять современный режущий инструмент со сменными пластинками и высокоскоростную обработку с подачей СОЖ.

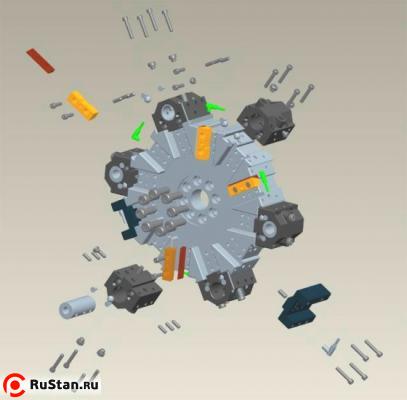

Оси и резцедержка станка DL20MНаправляющие качения позволяют производить резание на скоростях до 12 м/мин и быстрые перемещения между операциями до 24 м/мин. Гидравлическая резцедержка на 12 инструментов позволяет устанавливать как осевой, так и радиальный инструмент( VDI диск опция). Возможность зацепления шпиндельной бабки суппортом оси Х и перемещения ее в нужное место сервоприводом оси Z. Станция импульсной смазки позволяет своевременно производить смазку точек смазки, сигнализирую оператору при снижении уровня в баке.
Электрические компоненты токарного станка Dalian DL20M
ЧПУ, сервомодули и серводвигатели Fanuc обладают высокой отказоустойчивостью и требуют минимального технического обслуживания в процессе эксплуатации станка. Система диагностики и сообщений оператору позволяют оперативно исправлять ошибки в программе обработки и узлах станка при их появлении. Функция отображения нагрузки на оси во время движения, нагрузки на двигатель шпинделя помогают подобрать режимы резания и выявить неисправный инструмент. Применение тормоза на двигателе оси Х обеспечивает фиксацию оси при выключении станка или аварийном выключении питания. Лампа индикации состояния и бипер (опция) оповещают оператора о текущем состоянии станка. Возможность установки системы привязки инструмента Renishaw или Metrol
Технические характеристики токарно-винторезного станка DMTG DL20M/1000
Характеристики | DL20M/1000 | |
---|---|---|
Макс. диаметр изделия типа диск, мм | 440 | |
Макс. диаметр обработки тел типа вал | 260 | |
РМЦ, мм | 1000 | |
Оси | ||
Максимальное перемещение оси Х, мм | 265 | |
Макс перемещение по оси Z, мм | 1040 | |
Быстрые перемещения по оси Z, мм/мин | 24 000 | |
Быстрые перемещения по оси Х, мм/мин | 24 000 | |
Рабочая подача, мм/мин | 0.01~12000 | |
Диаметр ШВП/шаг ось Z, мм | 40/10 | |
Диаметр ШВП/шаг ось Х, мм | 32/8 | |
Тип и мощность сервопривода по оси X | fanuc | |
Тип и мощность сервопривода по оси Z | fanuc | |
Тип направляющих Х | качения | |
Тип направляющих Z | качения | |
Точность позиционирования по осям X/Z, мм | 0,01 | |
Повторяемость позиционирования осей X/Z, мм | 0,006 | |
Угол наклона станины, град | 45 | |
Ширина направляющих, мм | ||
Шпиндельная бабка | ||
Диаметр 3х кулачкового патрона, мм | 8" | |
Диапазон скоростей шпинделя, об/мин | 45~4500 | |
Диаметр отверстия шпинделя, мм | 76 | |
Максимальный диаметр прутка, мм | 65 | |
Торец шпинделя | A2-6 | |
Внутренний диаметр подшипника шпинделя | 110 | |
Мощность э/д шпинделя (продолжительно), кВт | 11, 15 | |
Мощность э/д шпинделя (30 минут), кВт | 15, 18.5 | |
Момент на шпинделе (продолжительно), Нм | 109, 149 | |
Момент на шпинделе (30 минут), Нм | 149, 184 | |
Тип привода шпинделя | Ременный | |
Тип э/д шпинделя | Серво | |
Резцедержка | ||
Число интструментов, шт | 12 | |
Тип резцедержки | Гидро | |
Размер хвостовика режущего инструмента, мм | 25x25 | |
Время смены инструмента – верт. револьверная головка,с | - | |
Время смены инструмента – гориз. револьверная головка, с | 0.35 | |
Точность позиционирования револьверной головки, мм | 0,008 | |
Мощность э/д приводного инстумента, кВт | - | |
Обороты приводного инструмента, об/мин | - | |
Задняя бабка | ||
Перемещение задней бабки, мм | до патрона | |
Выдвижение пиноли задней бабки, мм | 139 | |
Диаметр пиноли, мм | 85 | |
Конус пиноли гидравлической задней бабки, № | Морзе 5 | |
Конус пиноли механической задней бабки, № | - | |
Прочее | ||
Потребляемая мощность, кВА | 35, 50 | |
Система ЧПУ | Fanuc 0i | |
Наличие транспортера стружки | ленточный | |
Емкость бака СОЖ, л | ||
Емкость гидростанции, л | 45 | |
Вес нетто, кг | 4400 | |
Вес брутто, кг | 4900 | |
Габаритные размеры, мм | 4541х 1797х 1795 |
Вариант поставки
Стандартная комплектация | Опции |
---|---|
Транспортер пластинчатого типа | |
Телескопическая защита направляющих | люнет гидравлический |
Гидравлическая задняя бабка | Система измерения инструмента (Metrol, Renishaw) |
Подача СОЖ в зону резания | |
Документация на русском языке | - |
3-х кулачковый гидравлический патрон | 2-х кулачковый гидравлический патрон |
Освещение рабочей зоны | Подача СОЖ через инструмент |
Бесступенчатое регулирование скорости вращения шпинделя | - |
