Гильотинные ножницы СТД-9А предназначены для резки листовой конструкционной стали с пределом прочности до 500 МПа (50 кгс/мм²).

Может быть использован в заготовительных участках или цехах предприятий, изготавливающих изделия промышленной вентиляции, а также на других предприятиях, где требуется резка листового материала.

За один ход ножевой балки происходит отрезка полосы длиной не более 2000 мм для СТД9АН.6х2000, и не более 2500 мм для СТД9АН.4х2500, СТД9АН.6х2500. Толщина разрезаемого листа не более 6мм для СТД9АН.6х2000, СТД9АН.6х2500 и не более 4 мм для СТД9АН.4х2500.

При резке листового материала с пределом прочности больше или меньше 500 МПа для расчета максимальной толщины реза НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ФОРМУЛОЙ, УКАЗАННОЙ В РАЗДЕЛЕ "РЕГУЛИРОВАНИЕ" , при этом твердость разрезаемого материала не должна превышать 36 единиц Роквелла по шкале "С".

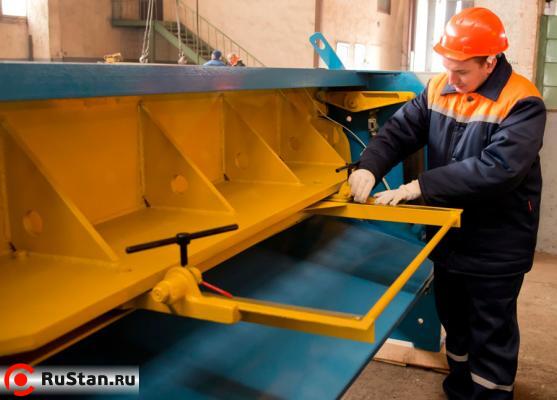

Резка может производиться как по разметке, так и с помощью заднего упора.

Конструкция СТД9А имеет ряд преимуществ:

  • не требует подводки воздуха или гидравлики.

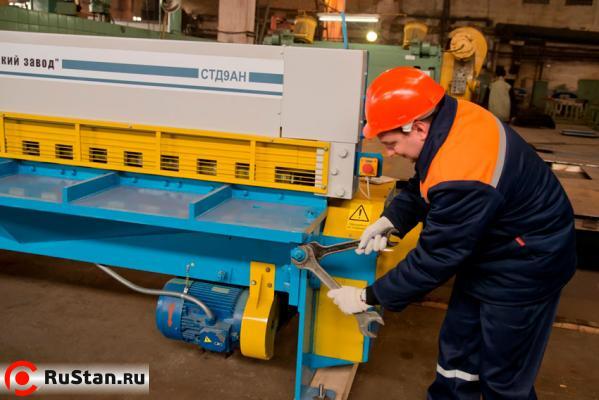

  • резка осуществляется при установки величины зазора между ножами и усилия прижима пропорционально усилию резания в зависимости от толщины металла;
  • механизм имеет единичные и автоматические ходы;
  • работа на механизме может осуществляться при помощи пульта управления или при помощи переносной педали;
  • наличие надежной системы защиты от травматизма;За один ход ножевой балки происходит отрезка полосы длиной не более 2500. Разрезание листов производится с использование заднего упора, а также по разметке.

Технические характеристики гильотинных ножниц СТД-9А

Характеристика СТД-9А
Наибольший размер разрезаемых стальных листов, мм:
- длина 2500
- толщина 6 (4)
Число ходов ножа в минуту 50
Ход ножа, мм. 70
Угол наклона верхнего ножа, град,мин 1,20
Величина просвета между стойками, мм 2600
Максимальная ширина полосы, отрезаемой по заднему упору, мм 500
Расстояние от верхней кромки нижнего ножа до уровня пола, мм 800
Габаритные размеры, мм.
- длина 3 400
- ширина 1 392
- высота 1 390
Масса СТД-9АН , кг. 3 600
Мощность, кВт. 8,5
Число об/мин. 930
Напряжение силовой цепи, В. 380
