Универсальный токарный станок Proma SPI-1500S
Код товара:
1966
Нет в наличии
2 730 000 руб.
с НДС - на 25.12.2024 г.
| Модель: |  |
PROMA SPI-1500S |
| Артикул: | |
45015003 |
| Производитель: |  |
PROMA (Чехия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
Универсальный токарный станок PROMA SPI-1500S предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.
Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Технические характеристики токарного станка PROMA SPI-1500S |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр устанавливаемого изделия по станине, мм | 660 |
| Максимальный диаметр устанавливаемого изделия по фартуку, мм | 440 |
| Максимальный диаметр устанавливаемого изделия в выемке, мм | 900 |
| Действительная длина выемки до передней бабки, мм | 250 |
| Высота до центра шпинделя, мм | 330 |
| Расстояние между центрами, мм | 1500 |
| Ширина выемки, мм | 400 |
| Максимальный размер хвостовика режущего инструмента (Ш Х В), мм | 25х25 |
| Максимальное перемещение поперечных салазок, мм | 368 |
| Максимальное перемещение верхних салазок, мм | 230 |
| Основные характеристики шпинделя | |
| Диаметр осевого отверстия шпинделя, мм | 105 |
| Тип соединения шпиндельной головки | D1-8 |
| Диаметр конусной переходной втулки шпинделя | 113 мм (1:20)/ MT5 |
| Количество скоростей шпинделя | 16 |
| Диапазон частоты вращения шпинделя, б/мин | 25-1600 |
| Нарезаемая резьба, таблица подач и тип подач | |
| Диаметр большого винта | 40 мм Х 2 нитки на дюйм или 40 мм Х 12 мм |
| Диапазон и тип дюймовой резьбы | 7/16~80 ниток на дюйм (54 типа) |
| Диапазон и тип метрической резьбы | 0,45~120 мм (54 типа) |
| Диапазон и тип диаметрального шага | 7/8~160DP (42 типа) |
| Диапазон и тип модульной резьбы | 0,25~60MP (46 типов) |
| Метрическая продольная подача шпинделя на один оборот, мм/об | 0,044~1,48 (25 типов) |
| Дюймовая продольная подача шпинделя на один оборот, дюйма/об. | 0,0016498~0,05497 (25 типов) |
| Метрическая поперечная подача шпинделя на один оборот, мм/об. | 0,022~0,74 (25 типов) |
| Дюймовая поперечная подача шпинделя на один оборот, дюйма/об. | 0,0008326~0,02774 (25 типов) |
| Характеристики задней бабки токарного станка | |
| Перемещение пиноли задней бабки, мм | 235 |
| Диаметр пиноли задней бабки, мм | 90 |
| Внутренний конус пиноли задней бабки | МТ5 |
| Размеры двигателя токарного станка | |
| Мощность главного двигателя, кВт | 7,5 |
| Мощность охлаждающего насоса, кВт | 0,09 |
| Масса и размеры токарного станка | |
| Габаритные размеры (ДхШхВ), мм | 3210х1230х1600 |
| Размеры упаковки (ДхШхВ), мм | 3240х1140х1840 |
| Масса нетто токарного станка, кг | 3065 |
| Масса брутто токарного станка, кг | 3535 |

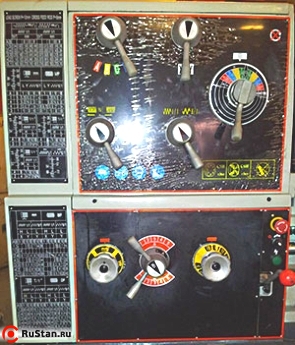

Основные узлы и агрегаты
- Кнопка аварийного останова
- Рукоятки выбора скорости шпинделя
- Рукоятки винта с левой правой/нарезкой
- Удлинитель шага
- Основная рукоятка подачи
- Рукоятка выбора винта
- Рукоятка двойной подачи
- Выключатель охлаждающего насоса
- Лампочка электропитания
- Рукоятка муфты шпинделя
- Кнопка продольного маховика фартука
- Рукоятка открвающей/закрывающей гайки
- Поперечный маховик
- Стопорная рукоятка резцедержателя
- Рукоятка запуска главного двигателя
- Рукоятка останова главного двигателя
- Рукоятка малого резцедержателя
- Стопорная рукоятка пиноли хвостовика
- Рукоятка быстрого зажима хвостовика
- Маховик хвостовика
- Дополнительная стопорная гайка хвостовика
- Крестовая рукоятка выбора продольного/поперечного маховика резцедержателя и стопор
Комплект поставки
- 3-х кулачковый патрон – (на станке) 315 мм - 1
- 4-х кулачковый патрон 400 мм - 1
- Планшайба 450 мм — 1
- Установочные пальцы - 6
- Болты стопорные - 6
- Центр не вращающийся - 2 (твердспл и обычный)
- Центр вращающийся - опция
- Люнет неподвижный (на станке) - 1
- Люнет подвижный (на станке) - 1
- Втулка переходная Мк V / Мк VII - 1
- Ручка штурвала - 1
- Установочные опоры - 6
- Установочные болты - 6
- Маслёнка - 1
- Шестерни метрические (Латунь) MN 2 — 4 (Z 42, 48, 54, 69)
- Шестерни сменные метрические MN 2,25 — 1 (Z 69)
- Инструмент:
- Ключ для крепления заготовки в токарном патроне - 1
- Ключ для снятия токарного патрона - 1
- Ключ резцедержателя - 1
- Ключ рожковый - 8
- Ключ радиусный - 1
- Отвертка шлицевая - 1
- Отвертка крестовая - 1
- Ключ торцевой шестигранный 4 - (6,8,10,12)
- Инструкция по эксплуатации
