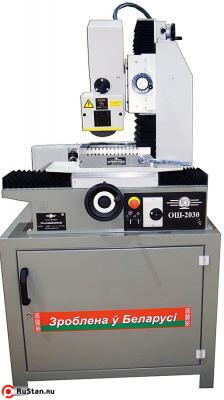

Станок плоскошлифовальный с ручным управлением ОШ-2030
865 451 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
ОШ-2030 |
| Артикул: | |
ОШ-2030 |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
Станок ОШ-2030 предназначен для выполнения шлифовальных работ (шлифовка плоских и наклонных поверхностей, а также цилиндрических) в условиях единичного и мелкосерийного производства. Станок имеет ручное управление по трём осям посредством маховиков (продольное - Х, поперечное- Z и вертикальное - Y).
Основанием станка является литая станина, по продольным направляющим которой перемещается стол. Перемещение стола производится при помощи шестерни и зубчатой рейки. Станок имеет колонну, по направляющим которой в вертикальном направлении перемещается каретка, несущая шлифовальную головку с горизонтальным шпинделем.
Шлифовальная головка перемещается по каретке в поперечном направлении. Перемещения стола по координате Х и шлифовального круга по координате Z и Y осуществляется по линейным шариковым направляющим, шлифовальная головка имеет возможность ручного поворота в вертикальной плоскости. Станок комплектуется магнитной плитой, съёмным приспособлением для круглого наружного шлифования, стационарным светильником и тумбой.
Технические характеристики ОШ-2030 |
|
|---|---|
| Характеристика | Значение |
| Класс точности станка по ГОСТ 8-82 | B |
| Размеры зеркала стола (BxL), мм | 200 x 300 |
|
Точностные параметры, достигаемые на образце изделия:
- размер образца изделия, мм - плоскостность, мкм - параллельность, мкм - шероховатость поверхности, обработанной периферией круга, Ra |
300 х 200 х 80 4 5 0,32 |
| Рабочие подачи | Ручное управление |
| Наибольшая высота устанавливаемой заготовки на зеркале стола, мм | 235 |
| Наибольшая масса устанавливаемой заготовки (вместе с магнитной плитой), кг | 50 |
|
Наибольшие перемещения, мм:
- стола - суппорта |
310 215 |
| Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой), кг | 50 |
| Наибольшее расстояние от зеркала стола до оси шпинделя, мм | 300 |
| Размеры шлифовального круга (DxHxd), мм | 150 x 16 x 32 |
| Частота вращения шлифовального шпинделя, мин-1 | 4360 |
| Мощность главного привода , кВт | 1,1 |
|
Габаритные размеры, мм:
- длина х ширина х высота |
914 х 810 х 1070 |
|
Габаритные размеры с тумбой, мм:
- длина х ширина х высота |
914 х 810 х 1700 |
| Масса/ масса с тумбой и приспособлением, кг | 360/440 |
| Характеристики с приспособлением для круглого шлифования | |
|
Предельные размеры обрабатываемых поверхностей, мм
- длина; - диаметр наименьший; - диаметр наибольший; |
200 5 140 |
| Наибольшая масса устанавливаемой заготовки, кг | 25 |
| Частота вращения шпинделя передней бабки, мин-1 | 270 |
| Мощность привода передней бабки, кВт | 0,25 |
|
Габариты приспособления, мм:
длина х ширина х высота |
890 х 420 х 205 |
| Масса приспособления, кг | 72 |
Комплектация
- Станок в сборе.
Дополнительные опции (за доп. плату)
- тумба ОШ-2030.500.000.0.00;
- плита магнитная ОШ-2030.00.0.000.0.00;
- агрегат СОЖ ОШ-2030.600.000.0.00;
- приспособление для круглого шлифования ОШ-2030.42.0.000.0.00.
