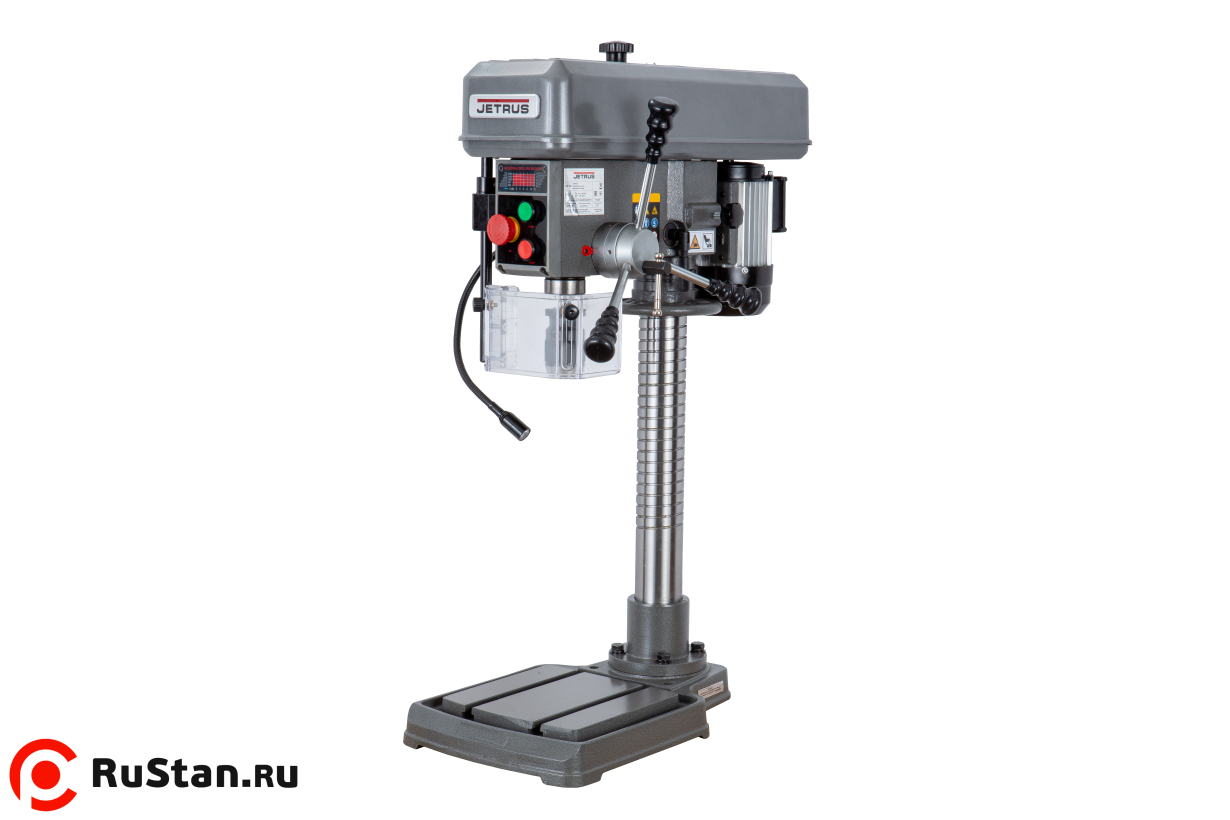

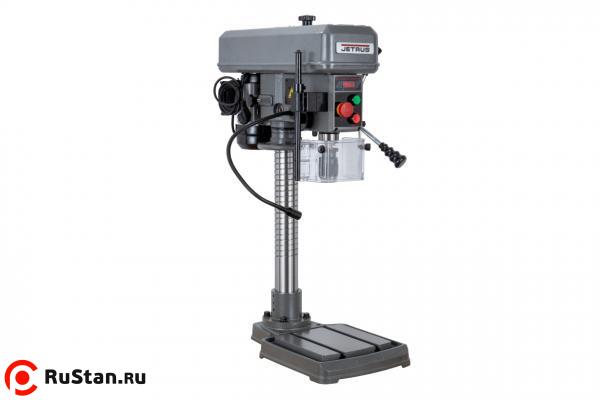

Вертикально-сверлильный станок JET JDP-14M 230В

JET JDP-14M – настольный сверлильный станок промышленной серии, рассчитанный на подключение к бытовой сети 230 В. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применяться для серийного изготовления деталей.

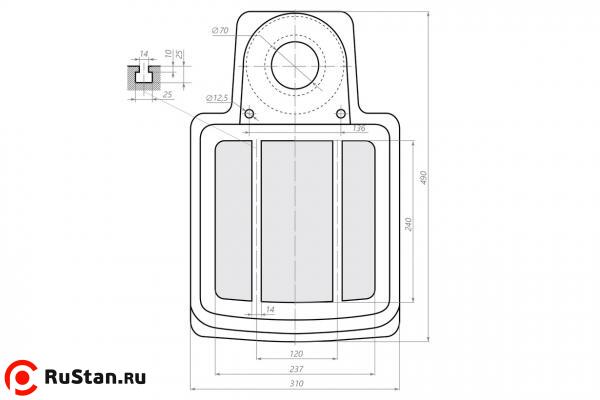

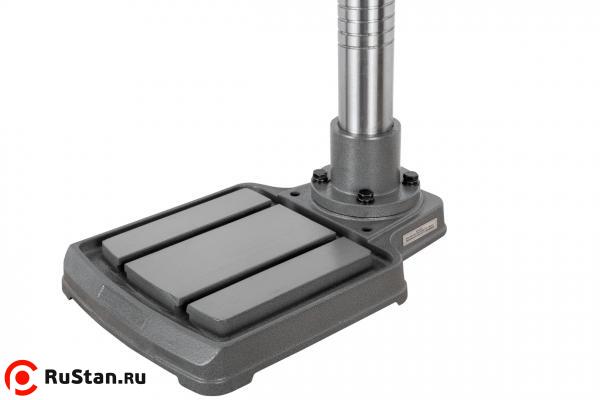

Станок имеет устойчивое чугунное основание размером 490 x 310 мм, с рабочей поверхностью стола 238 х 240 мм. На столе предусмотрены 2 Т-образных паза шириной 14 мм для установки тисков или других зажимных приспособлений. Расстояние между пазами составляет 120 мм. На основание установлена колонна диаметром 70 мм с винтовой канавкой, обеспечивающей возможность перемещения сверлильной головы по вертикали. Максимальное расстояние между шпинделем и столом-основанием равно 540 мм.

Сверлильная голова обладает возможностью поворота вокруг колонны на 360°. Максимальный диаметр сверления отверстий – до 16 мм. Конус шпинделя выполнен по стандарту B16.

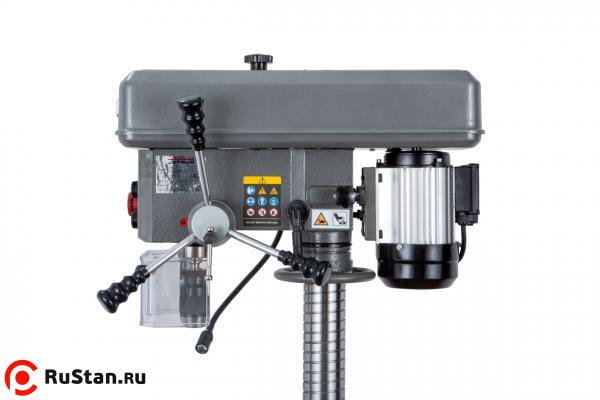

Мощность приводного двигателя станка составляет 400 Вт.

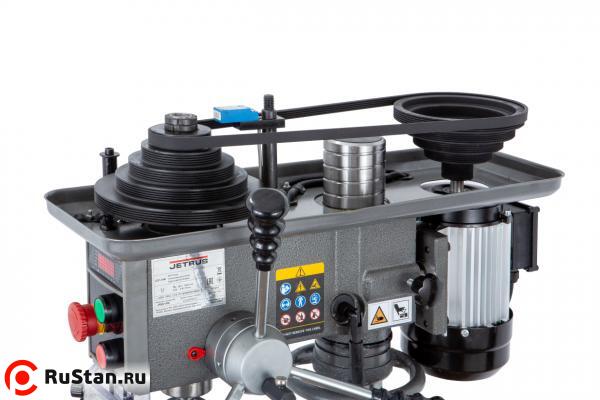

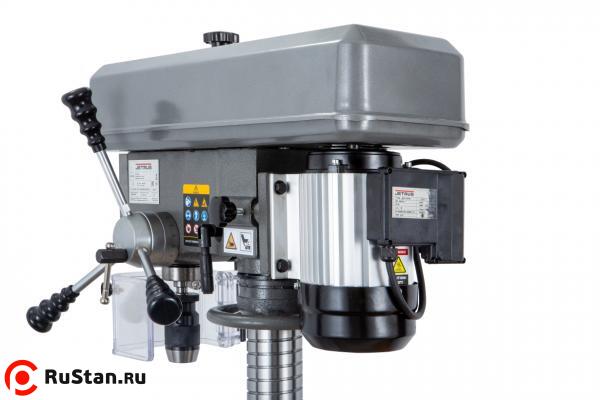

Вращающий момент с двигателя на вал шпинделя передаётся с помощью многоручьевого приводного ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 300 до 3500 об/мин и имеет 5 фиксированных скоростей.

Ход пиноли шпинделя составляет 85 мм. Для контроля глубины сверления предусмотрена шкала на лимбе с миллиметровой разметкой, а также стопорный зажимной винт для ограничения хода пиноли.

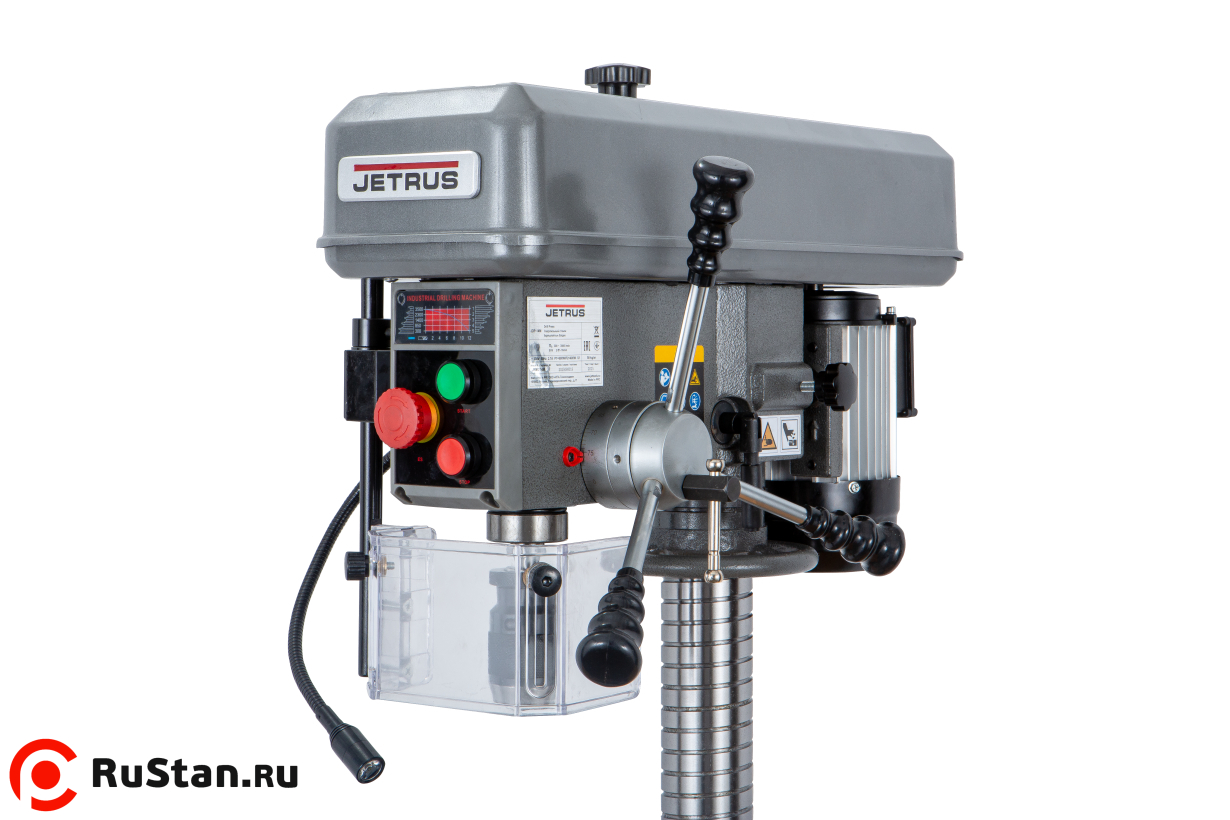

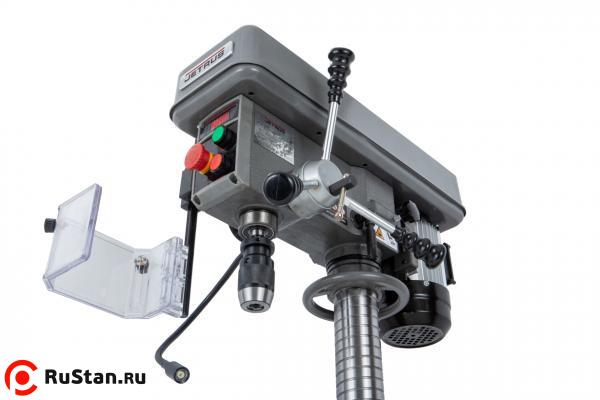

В целях обеспечения безопасной работы на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный концевой датчик, который не позволит включить станок при открытой крышке. Для аварийной остановки на передней панели станка расположен красный аварийный выключатель грибкового типа. Включение шпинделя осуществляется нажатием на зелёную кнопку, для остановки вращения предусмотрена красная кнопка.

Станок оснащён лампой местного освещения с гибким держателем, который обеспечивает удобное размещение и направление света в зону резания.

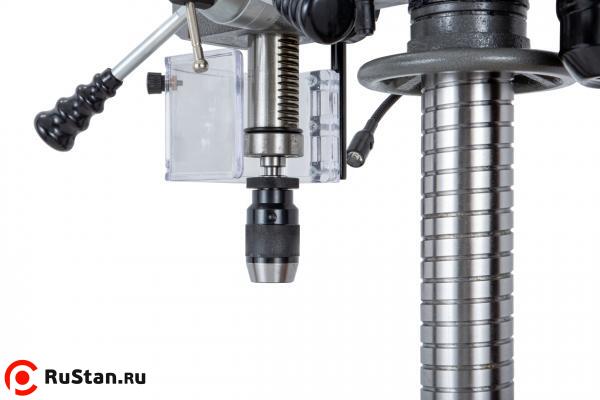

Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16 мм/В16, защитный экран, лампу местного освещения и инструкцию по эксплуатации.

Стандартная комплектация станка JET JDP-14M 230В

• Быстрозажимной сверлильный патрон 1-16мм/В16
• Защитный экран
• Лампа местного освещения
• Руководство по эксплуатации
