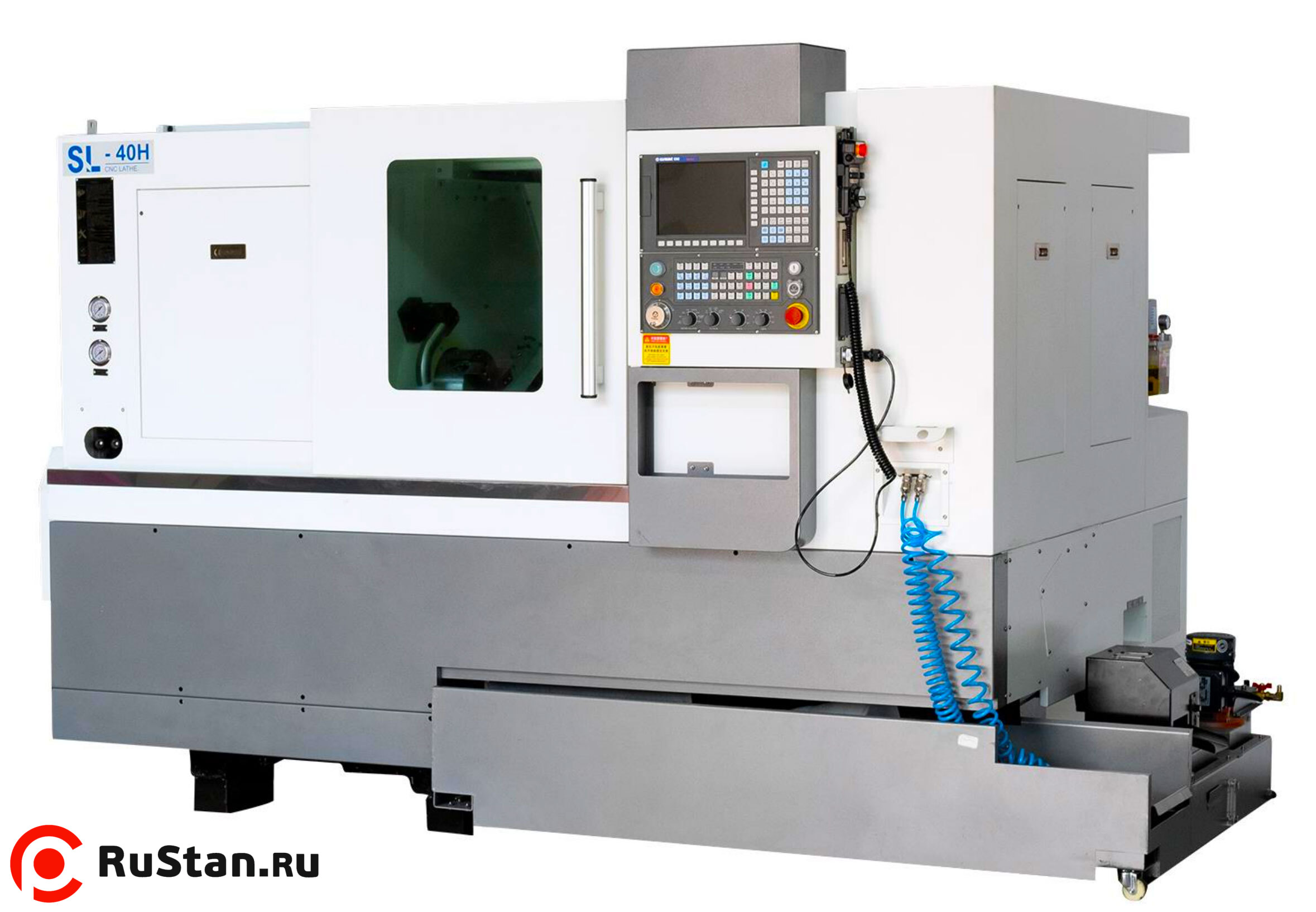

Токарный обрабатывающий центр SL40H с ЧПУ GSK 988TA

Токарный обрабатывающий центр SL40H - это высокоскоростной многофункциональный токарный обрабатывающий центр нового поколения с приводным инструментом для комплексной токарной и фрезерной обработки. Он может выполнять такие токарные операции, как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб. Также благодаря наличию приводного инструмента возможно сверление отверстий, фрезерование пазов и карманов концевыми фрезами, нарезание резьб метчиками и другие виды обработки деталей в условиях серийного производства.

Это идеальное оборудование для обработки заготовок из стали и чугуна, из цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.

Особенности SL40

1. Высокоскоростной токарный станок с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
2. Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
3. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
4. Инновационная система ЧПУ GSK 988TA (опция: Fanuc 0i-TF Plus / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
5. Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
6. Высокоскоростной прецизионный шпиндель 3 000 об/мин установлен на прецизионные подшипники NSK (Япония).
7. Циркуляционная система смазки шпиндельной бабки.
8. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
9. Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
10. Жесткая вибростойкая литая станина с углом наклона 30° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
11. Высокоточные шлифованные шариковые винты THK (Япония) с предварительным натягом класса точности С3.
12. Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
13. Высокоскоростные линейные направляющие качения THK (Япония) с максимальной скоростью перемещений 30 м/мин.
14. Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 мм Chandox (Тайвань).
15. Высокоскоростной приводной сменщик инструмента револьверного типа стандарта BMT на 12 инструментов, сервопривод инструмента Fanuc и гидрозажимом.
16. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
17. Гидравлическая задняя бабка.
18. Система подачи СОЖ с баком емкостью 200 литров.
19. Автоматическая импульсная система смазки направляющих и ходовых винтов.
20. Высокопроизводительный ленточный конвейер для удаления стружки.
21. Полностью закрытая рабочая зона с защитными устройствами.
22. Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
23. Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
24. Ножная педаль зажима / разжима токарного патрона.
25. Педаль выдвижения / отвода задней бабки.

Стандартная комплектация

• Система ЧПУ GSK 988TA.
• Гидравлический 3-кулачковый патрон Ø200 мм с отверстием.
• 12-позиционный приводной сменщик инструмента.
• Радиальный приводной держатель инструмента (1 шт).
• Осевой приводной держатель инструмента (1 шт).
• Осевые блоки для инструмента (3 шт), токарные торцевые блоки для инструмента (3 шт), токарные наружные блоки для инструмента (4 шт).
• Гидравлическая задняя бабка.
• Педаль зажима / разжима токарного патрона.
• Педаль выдвижения / отвода пиноли задней бабки.
• Ленточный транспортер для удаления стружки с тележкой.
• Сепаратор СОЖ.
• Освещение рабочей зоны.
• Теплообменник электрошкафа.
• Комплект переходных оправок для расточного инструмента.
• Вращающийся центр МК5.
• Дополнительный комплект сырых кулачков.
• Руководство по эксплуатации на русском языке.
