Модель:
CK2320 с ЧПУ GSK 980TDI
Артикул:
МК 453237
Производитель:
MetalTec
Изготовитель: Китай
  • Описание
  • Комментарии
  • Отзывы

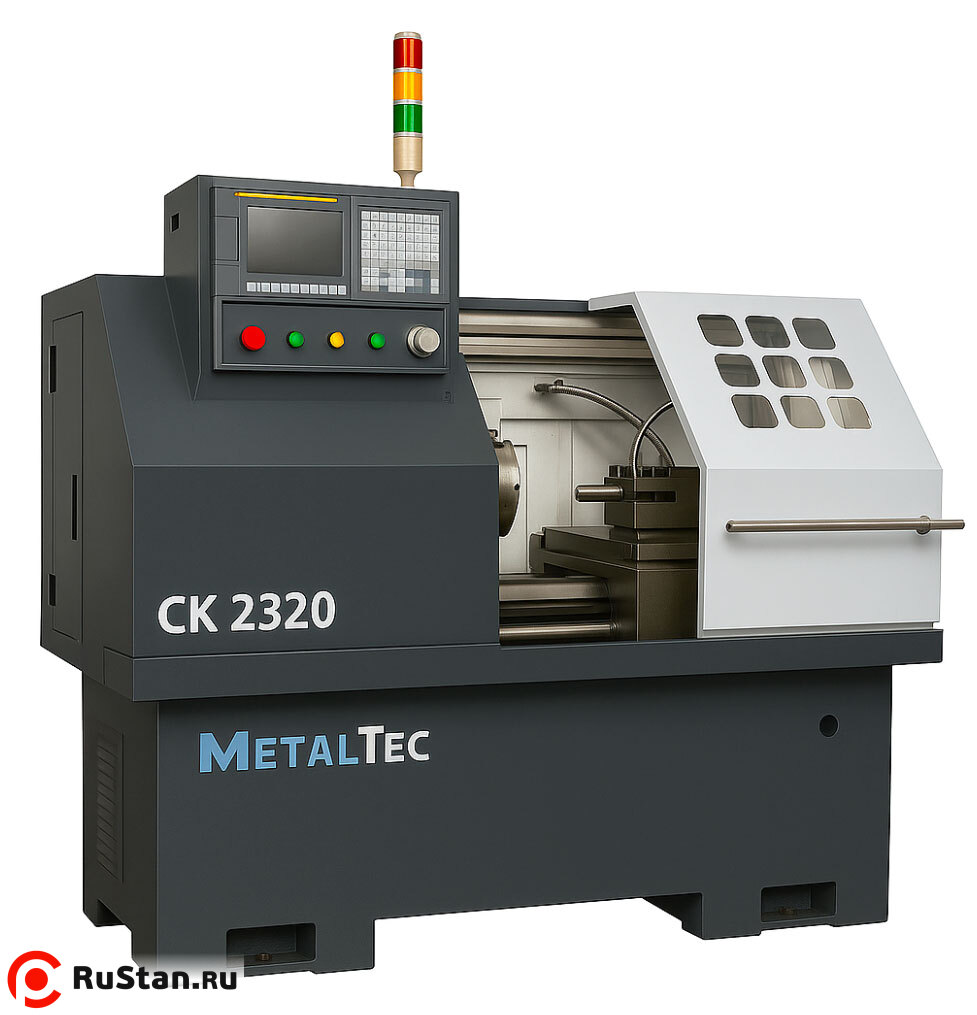

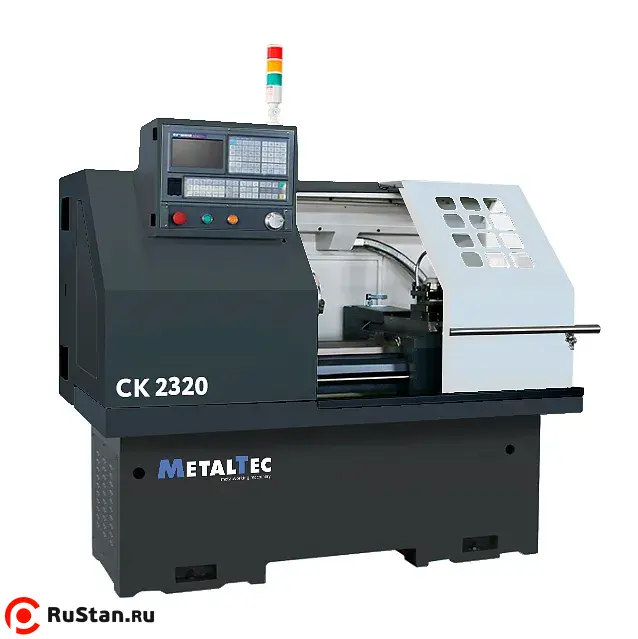

Токарный станок CK2320 с ЧПУ GSK 980TDI предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ


За счет чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности


  • Станина из чугуна обеспечивает высокую жесткость станку
  • Жесткие направляющие скольжения
  • Полное кабинетное ограждение
  • Станина имеет индукционную закалку с твердостью HRC54
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность

Преимущества


  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка

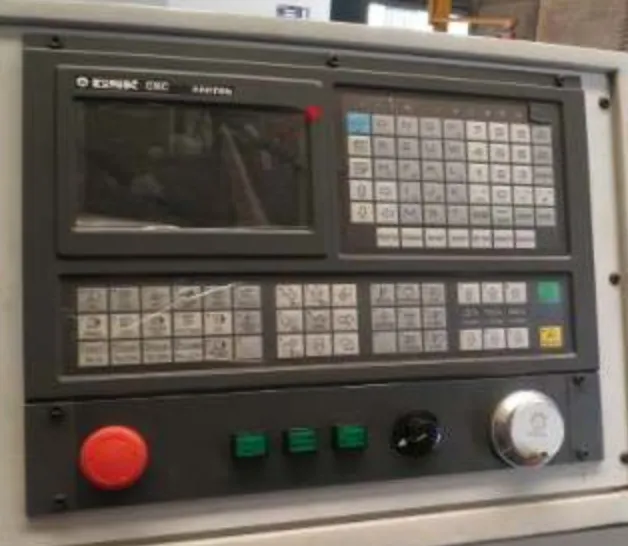

СИСТЕМА ЧПУ GSK 980TDI


Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной технологии.

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ)


На станке устанавливается токарный патрон диаметром 150 мм с ручным зажимом заготовки.
Опционально может быть установлен патрон с гидравлическим зажимом.

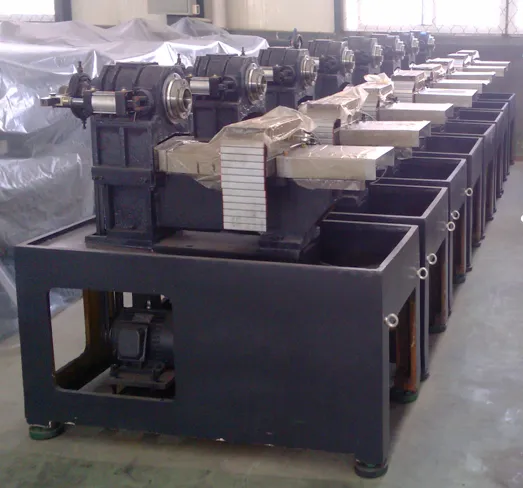

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА


Элементы конструкции станины отливаются из высокопрочного сплава чугуна.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

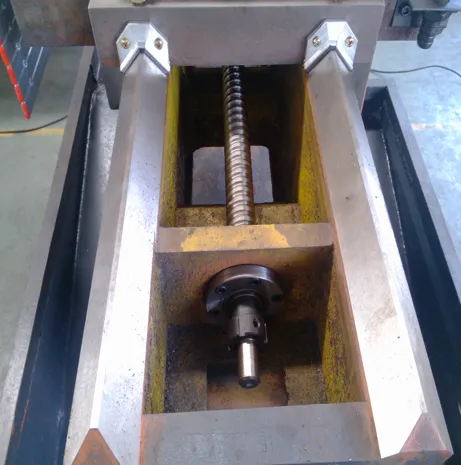

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)


Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ.
С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

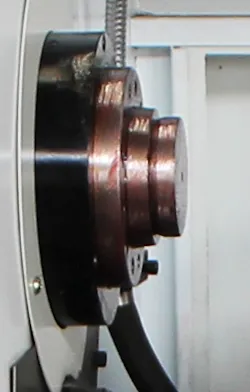

ЗАДНЯЯ БАБКА


В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

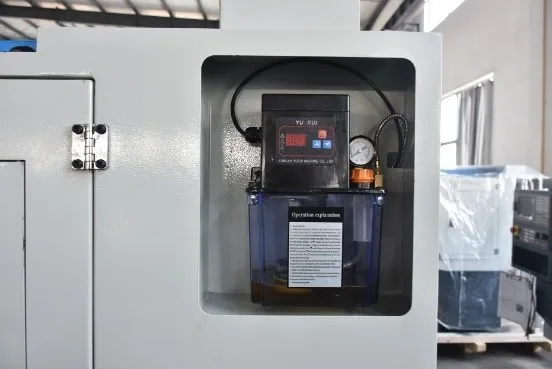

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ


Обеспечивает бесперебойную своевременную смазку узлов станка.

КВАДРАТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ


В комплекте 3 шт. 16х16

Технические характеристики CK2320 с ЧПУ GSK 980TDI

Характеристика Значение
Габариты обрабатываемых деталей
Макс. диаметр обработки, мм 110
Макс. длина обработки, мм 120
Макс. диаметр над станиной, мм 230
Макс. диаметр над суппортом, мм 125
Макс. длина заготовки, мм 200
Станина и направляющие
Тип станины Станина из чугуна
Твердость направляющих станины HRC 54
Направляющие по оси Z Скольжения
Направляющие по оси Х Скольжения
Система управления и сервоприводы
Стойка управления GSK 980TDI
Серводвигатели GSK
Шпиндель
Максимальное проходное отверстие шпинделя, мм 41
Максимальный калиброванный пруток, мм 40
Торец шпинделя A2-5 - механика
Патрон, мм 150, механический З-х кулачковый
Скорость вращения 150 - 2500 об/мин
Перемещение и скорость подачи
Ход по оси Х, мм 300
Ход по оси Z, мм 320
Х,Z ускоренная подача , м/мин 8/10
Инструмент
Размер инструмента, мм 16 x 16
Квадратный резцедержатель 3 шт. 2 шт.
Задняя бабка Ручная
Ход пиноли задней бабки, мм 50 Конус МТ4
Двигатель
Тип двигателя Серво двигатель
Мощность двигателя, кВт 3
Габаритные размеры
Длина, мм 1480
Ширина, мм 1100
Высота, мм 1650
Вес CK2320 с ЧПУ GSK 980TDI , кг850

Стандартная комплектация


  • 3-кулачковый механический патрон 150 мм
  • 3 кВт мощность шпинделя
  • Резцедержатель 3 шт. 16х16
  • Система ЧПУ GSK 980TDI
  • Серводвигатели GSK по осям Х/Z
  • Механическая задняя бабка
  • Вспомогательный источник света
  • Автоматическая система смазки
  • Кабинетная защита
  • Комплект ЗИП

Дополнительная комплектация

  • Гидравлический патрон
