Токарно-винторезный станок JET GH-1880ZX DRO RFS c УЦИ
2 350 000 ₽
с НДС - на 12.07.2026 г.
| Модель: |  |
GH-1880ZX DRO RFS |
| Артикул: | |
50000765T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
Токарно-винторезный станок GH-1880 ZX DRO RFS промышленного класса выпускается компанией JET уже достаточное время, поэтому специалисты во многих странах мира уже успели оценить все его преимущества. Станок рассчитан на обточку заготовок диаметром до 460 мм над станиной, до 698 мм при снятом мостике gap и до 280 мм над поперечным суппортом.
Расстояние между центрами в этой модели увеличено до 2032 мм, предусмотрено ускоренное продольное перемещение суппорта. Станок выпускается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех норм и допусков на всех этапах сборки, а также гарантирует сервисное обслуживание во всех странах Таможенного союза. GH-1880 ZX DRO RFS установлен на массивную станину из особопрочного чугуна, ее направляющие проходят закалку по фирменной технологии производителя и шлифуются. Станок поставляется с устройством УЦИ, что облегчает и ускоряет работу оператора, снижает возможность появления брака.

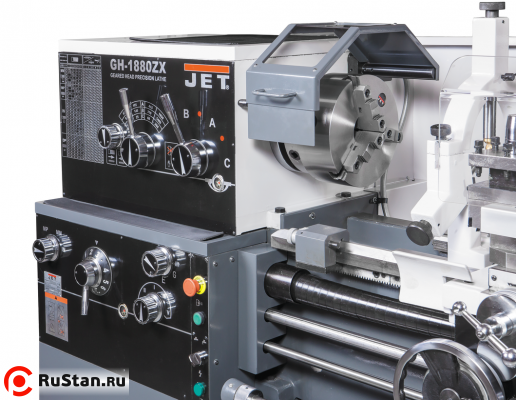

Коробка передач станка, а также автоматическая подача продольного и поперечного суппорта позволяют нарезать все основные типы резьб, смены шестерен для этой операции не требуется. Предусмотрен толчковый пуск двигателя для облегчения смены режимов работы. Механизм шпинделя станка погружен в масляную ванну, это увеличивает ресурс изделия в целом, снижает уровень шума и решает проблему охлаждения. Станок поставляется с централизованной системой смазки продольного шпинделя, регулируемая задняя бабка позволяет обрабатывать конические заготовки.
Преимущества конструкции
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна

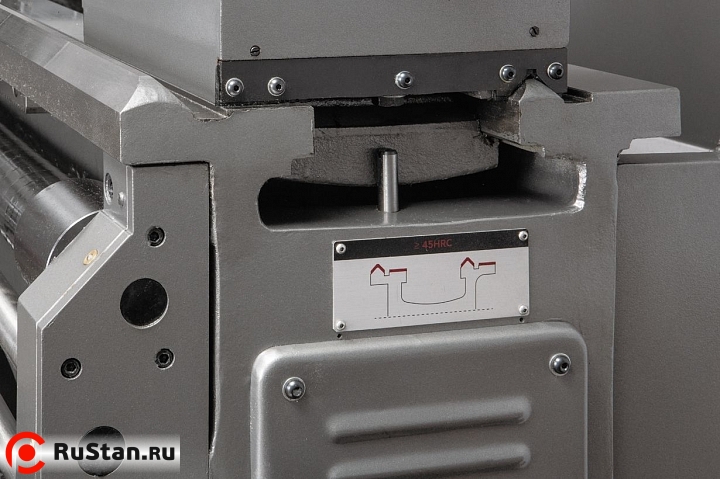

- Закаленные и отшлифованные направляющие станины

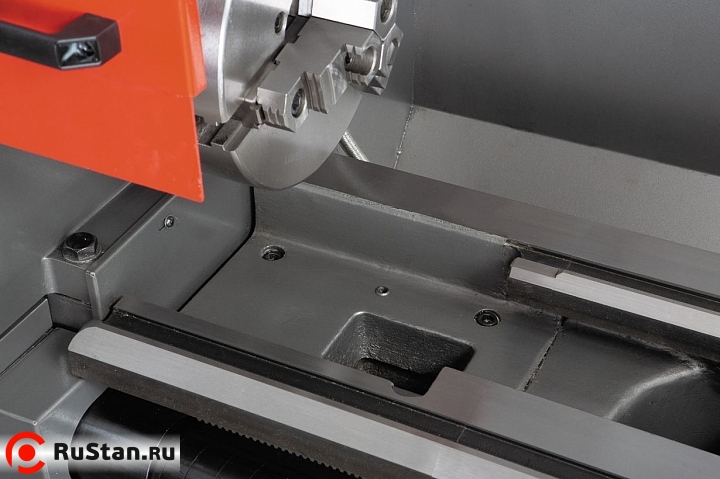

- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

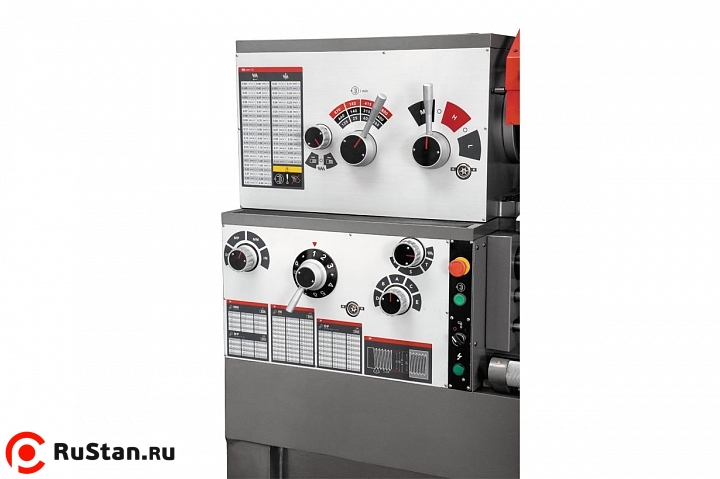

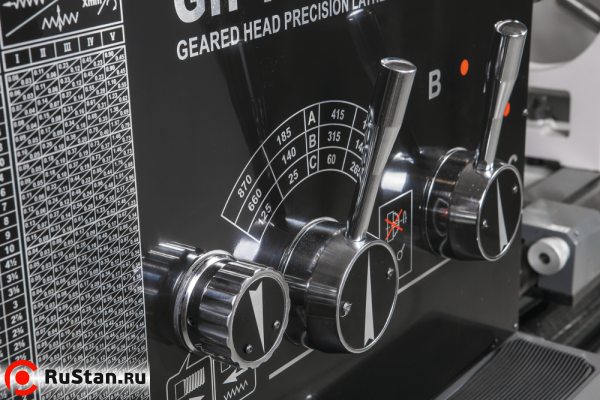

- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта

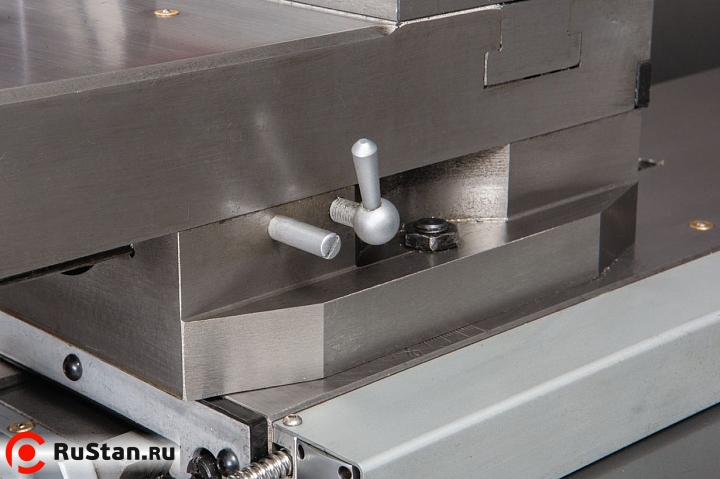

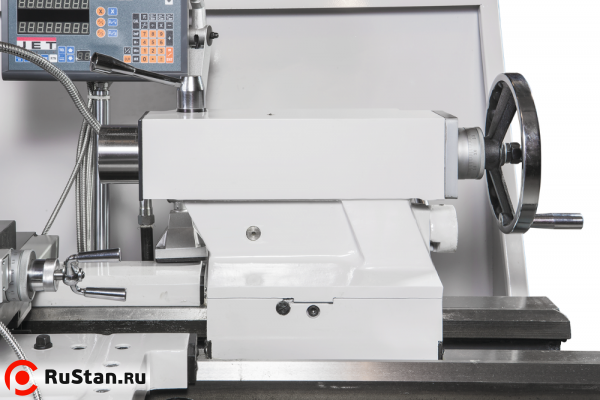

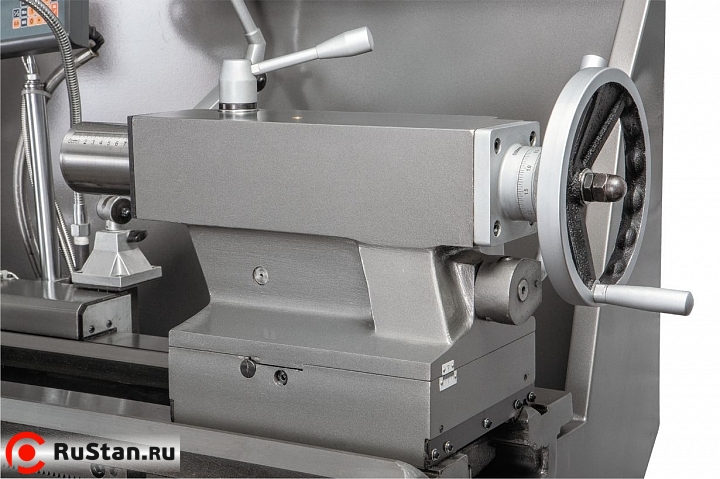

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

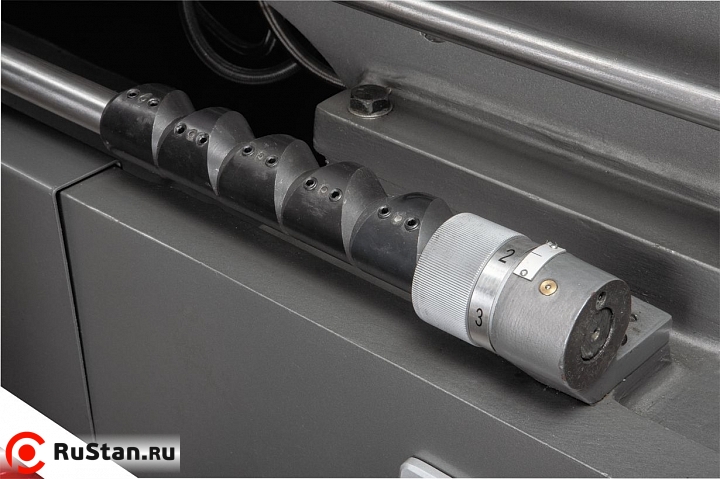

- Пятипозиционный управляющий вал с кулачками
- Ускоренное продольное перемещение суппорта (RFS)
- Современный аналог 1К62
Технические характеристики GH-1880ZX DRO RFS |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 460 |
| Диаметр обточки над поперечным суппортом, мм | 280 |
| Расстояние между центрами, мм | 2000 |
| Диаметр обточки над съемным мостиком, gap, мм | 690 |
| Длина съемного мостика, мм | 310 |
| Ширина станина, мм | 335 |
| Ход поперечного суппорта, мм | 300 |
| Ход верхнего продольного суппорта, мм | 130 |
| Диапазон оборотов шпинделя, об/мин | 25 - 1800 |
| Количество скоростей шпинделя | 12 |
| Внутренний конус шпинделя | МК-7 |
| Передний конец шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,06–1,7 |
| Количество продольных подач | 46 |
| Диапазон поперечной подачи, мм/об | 0,03–0,85 |
| Количество поперечных подач | 36 |
| Диапазон метрической резьбы, мм | 0,5 - 20 |
| Количество метрических резьб | 24 |
| Диапазон дюймовой резьбы, TPI | 1-5/8 - 72 |
| Количество дюймовых резьб | 61 |
| Диапазон модульной резьбы, MP | 0,25 - 10 |
| Количество модульных резьб | 20 |
| Диапазон питчевой резьбы, DP | 3-1/4 - 96 |
| Количество питчевых резьб | 45 |
| Шаг продольного ходового винта, мм | 6 |
| Макс. размер инструмента, мм | 25 x 25 |
| Ускоренное перемещение продольного суппорта (каретки), м/мин | 4 |

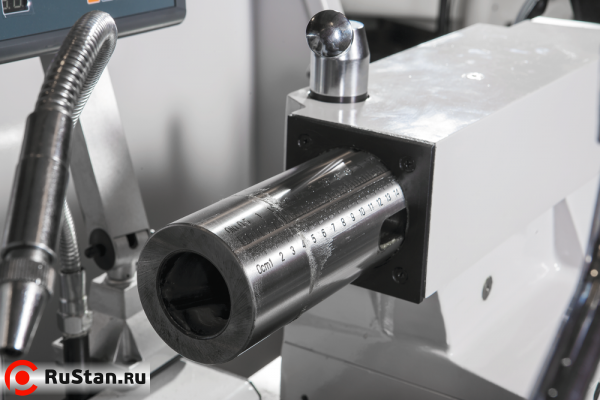

| Внутренний конус пиноли задней бабки | МК-5 |

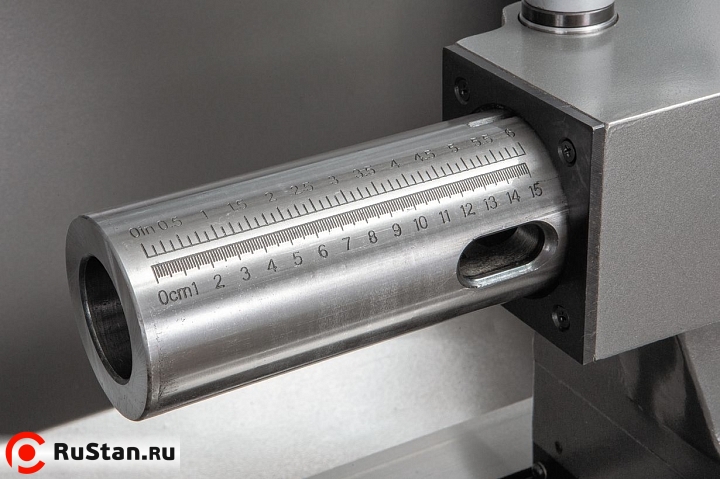

| Ход пиноли задней бабки, мм | 150 |
| Наружный диаметр пиноли задней бабки, мм | 75 |
| Диапазон неподвижного люнета, мм | 12 - 178 |
| Диапазон подвижного люнета, мм | 15 - 90 |
| Объем бака СОЖ, л | 15 |
| Объём масла (ориентировочно), л | 16 |
| Параметры питающей сети | 3~ 400 В, 50 Гц |
| Мощность главного двигателя, кВт | 5,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Мощность двигателя быстрой подачи, кВт | 0,5 |
| Общая потребляемая мощность станка, кВт | 7 |
| Устройство защиты потребителя, А | 25 |
| Страна производителя | Китай |
| Длина, мм | 3320 |
| Ширина, мм | 1050 |
| Высота, мм | 1370 |
| Масса, кг | 2988 |
| Длина в упаковке, см | 350 |
| Ширина в упаковке, см | 113 |
| Высота в упаковке, см | 168 |
| Масса в упаковке, кг | 3420 |
Стандартное исполнение
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5

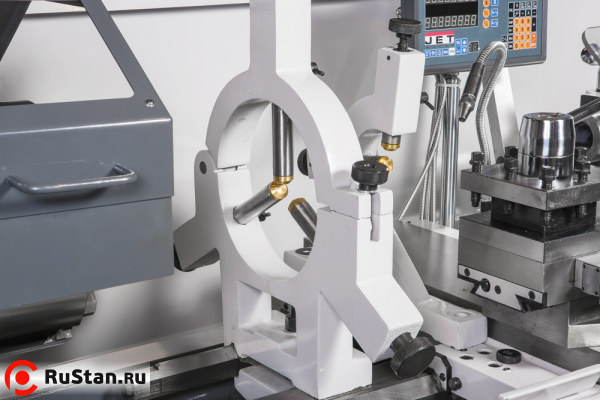

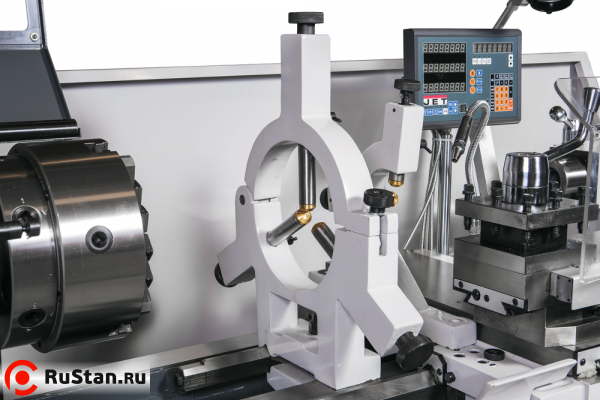

- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка

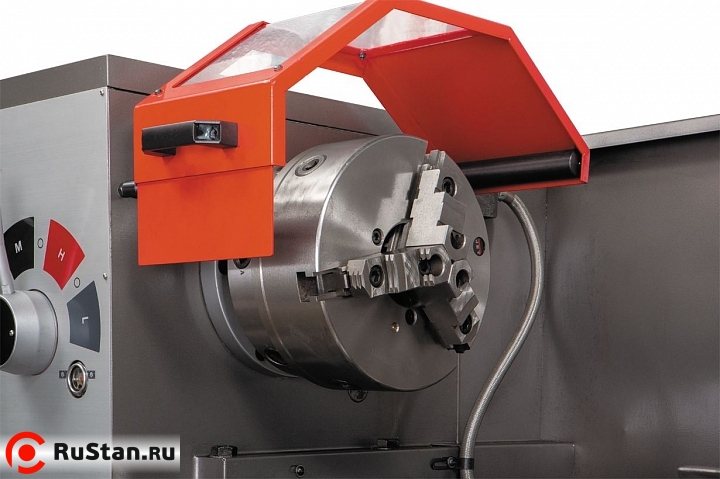

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта

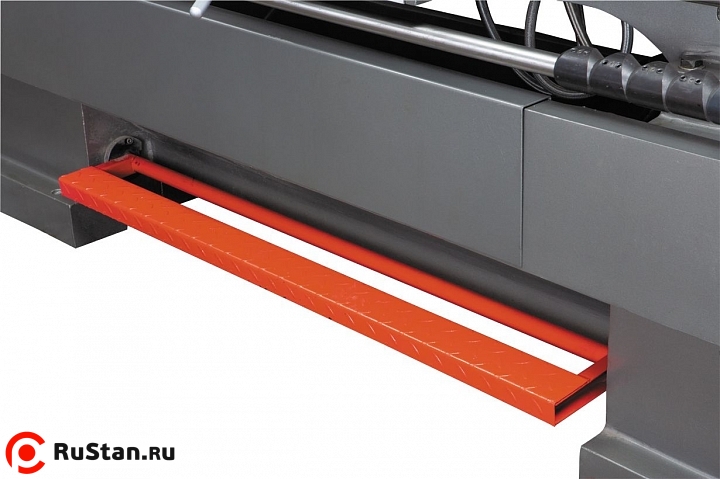

- Ножной тормоз шпинделя с концевым выключателем

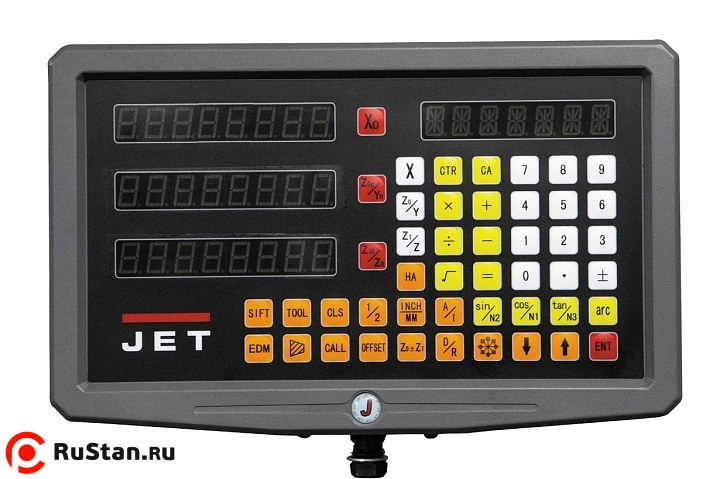

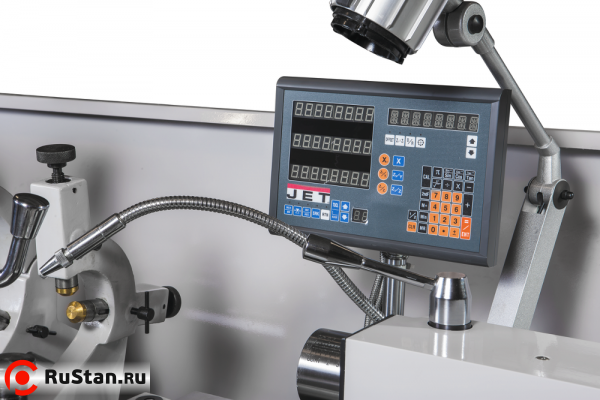

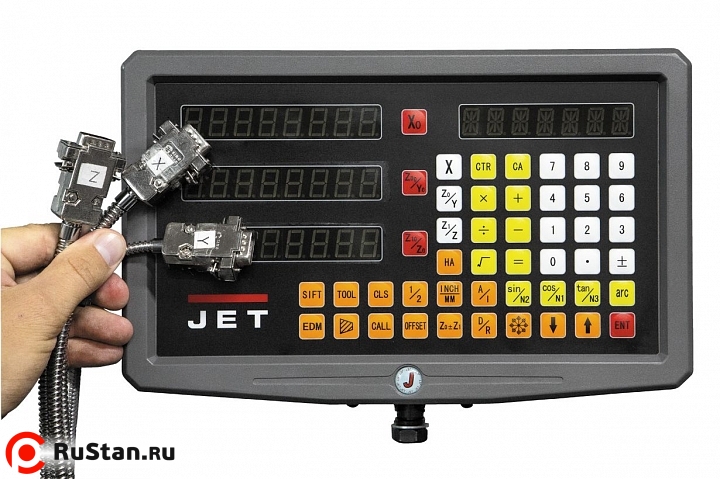

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

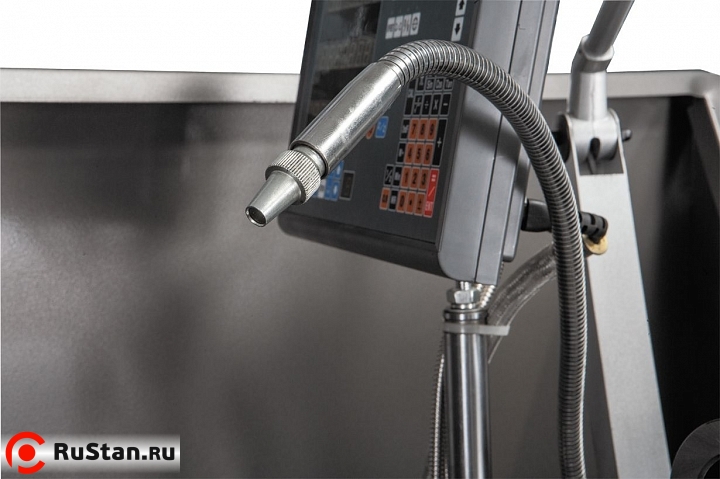

- Система подвода СОЖ

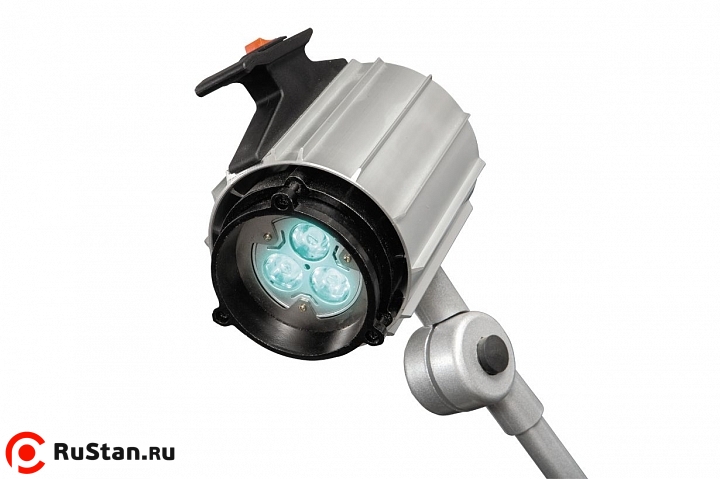

- Галогенная лампа местного освещения

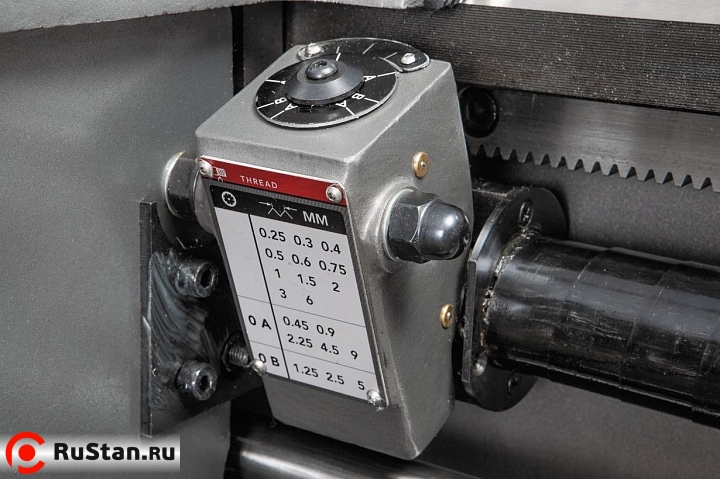

- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
