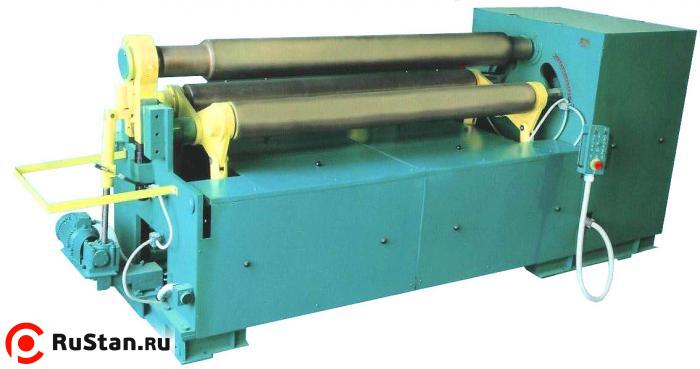

Вальцы трехвалковые листогибочные ИБ2222В (кромкогиб) предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии.

Основное применение: производство воздуховодов, бочек, цистерн и др. изделий.

На вальцах листогибочной машины ИБ2222В допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением.

Принцип работы ИБ2222В заключается в гибке-прокатке листовых заготовок в валках машины.

Получаемые в результате гибки изделия могут быть в виде замкнутых цилиндрических обечаек и их элементов. Основными движениями в машине являются движения валков: прямое и обратное вращение боковых валков, подъем и опускание верхнего валка.

С целью расширения технологических возможностей, машины ИБ2222В могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.

Комплектация ИБ2222В за доп. плату

  • механизмом съема изделий СИ-8
  • механизмом поддержки обечайки
  • стол приемный передний СП-16 рольганг
  • стол приемный
  • инструмент для гибки сортового проката
  • приспособление для гибки конусов

Технические характеристики Вальцы трехвалковые листогибочные ИБ2222В

Вальцы листогибочные 3-х валковые ИБ2213В ИБ2216В ИБ2220В ИБ2222В
Наибольшая ширина изгибаемого листа, мм 1250 2000 2000 2000
Наибольшая толщина изгибаемого листа, мм
- при гибке 2 4 10 16
- при подгибке 1.2 2,5 8 12
Наименьший радиус гибки, мм 67 125 180 240
Скорость гибки нерегулируемая, мм/мин 8.4 8,6 7.46 7,5
Диаметр верхнего валка, мм 100 180 215 270
Удельный расход эл.энергии, кВт/ч 29,24 34,07 9,43 9,19
Привод машины электрический
Габаритные размеры (без механизации), мм
- слева направо 2500 3600 3490 4040
- спереди назад 745 1040 1350 1590
- высота над уровнем пола 1310 1450 1510 2095
Масса ИБ2222В машины (без механизации), кг 850 2550 4800 7200

ИНСТРУМЕНТ 64-001 к ЛИСТОГИБОЧНЫМ МАШИНАМ.

Наименование проката Модель машины
ИБ2216В ИБ2219В ИБ2220В ИБ2222В ИБ2230.12 И2223, ИВ 2222
Уголок сдвоенный 40х40х4 50х50х5 63х63х6
Rmin 250 450 550 600
Полоса на ребро 20х50 36х60 45х70
Rmin 250 400 500 600
Квадрат 35х33 50х50 80х80
Rmin 250 300 500 600
Труба ф10;20;32 Ф 32; 40; 50 Ф 45; 76
Rmin 250 400 500 600
Швеллер № 8 № 12 № 22
Rmin 250 400 500 600

Примечание: Спецмашины ИБ 2245.4 и ИБ 2232.8 также как ИБ 2220В, ИБ 2219В, ИБ2222В.
