| Модель: |  |
1М63Н-1 |
| Производитель: |  |
Россия |

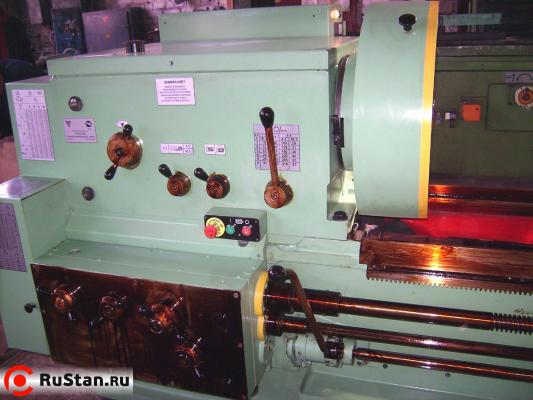

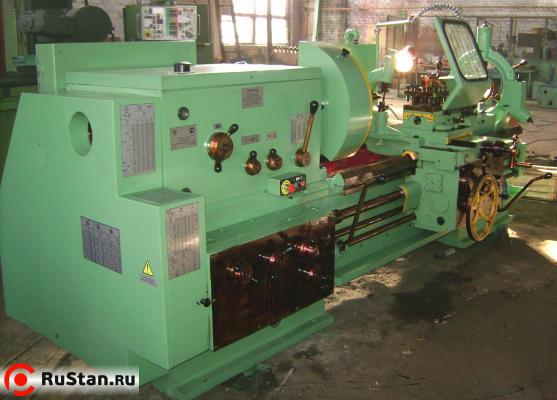

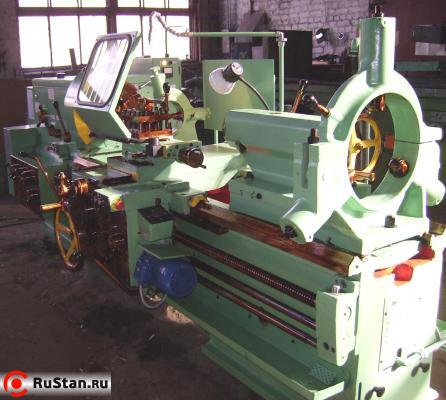

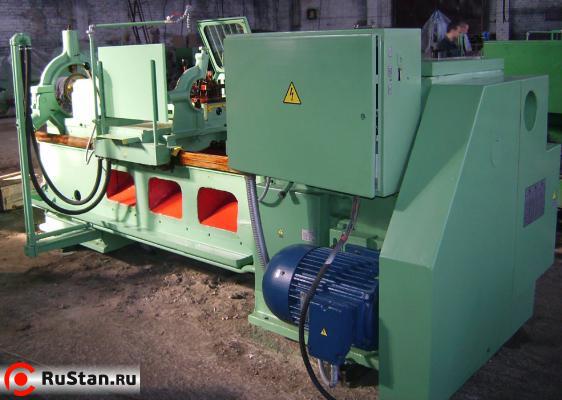

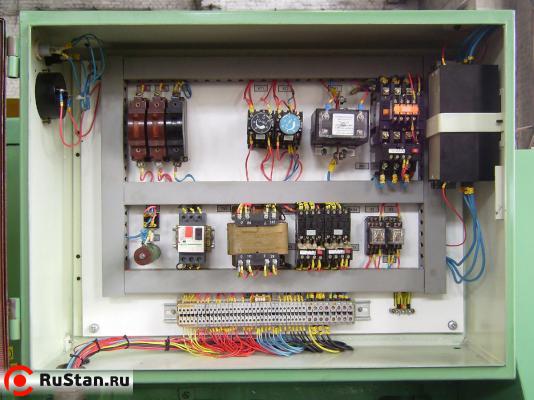

Токарно-винторезный станок 1М63Н-1 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности станка
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики токарно-винторезного станка 1М63Н-1 | |
|---|---|
| Характеристика | Значение |
| Наибольший диаметр заготовки | |
| устанавливаемой над станиной, мм | 700 |
| обрабатываемой над станиной, мм | 630 |
| обрабатываемой над суппортом, мм | 350 |
| Наибольшая длина обрабатываемой заготовки, мм | 1500 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Фланцевой конец шпинделя по DIN | 11М |
| Количество ступеней частот вращения шпинделя | 22 |
| Пределы частот вращения шпинделя, об/мин | 10 - 1250 |
| Величина подач | |
| продольных, мм/об | 0,06 - 1,4 |
| поперечных, мм/об | 0,024 - 0,518 |
| резцовых салазок, мм/об | 0,019 - 0,434 |
| Величина шагов нарезания резьб | |
| метрических, мм | 1 - 224 |
| дюймовых, ниток/дюйм | 28 - 0,25 |
| модульных, модуль | 0,25 - 56 |
| питчевых, питч диам. | 112 - 0,5 |
| Ускоренное перемещение суппорта, м/мин | |
| продольное | 5,2 |
| поперечное | 2 |
| Мощность главного привода, кВт | 15 |
| Наибольший вес обрабатываемой детали в центрах,кг | 3500 |
| Масса 1М63Н-1 , кг | 4840 |
| Габариты | |
| длина, мм | 3750 |
| ширина, мм | 1780 |
| высота, мм | 1550 |
Комплектация станка
- Люнет неподвижный (Ф20-350мм) – 1 шт.
- Люнет подвижный (Ф20-150мм) – 1 шт.
- 4-х позционный резцедержатель – 1 шт.
- 3-х кулачковый патрон (Ф400мм.) – 1 шт.
- Втулка переходная – 1 шт.
- Центр (морзе 6) – 2 шт.
- Кулачки обратные – 1 комп.
- Кулачки прямые – 1 комп.
- Ключи:
- Патрона – 1 шт.
- Резцедержки – 1 шт.
- Люнета – 1 шт.
- Сменные шестерни:
- Z – 57 – 1 шт.
- Z – 60 – 1 шт.
- Z – 72 – 1 шт.
- Руководство по эксплуатации – 1 шт.
