190 000 руб.
с НДС - на 01.09.2024 г.
Модель: | ![]() |
JET 720HD (400В) |
Артикул: | ![]() |
1791309T |
Производитель: | ![]() |
JET (Швейцария) |
Сертификат: | ![]() |
Официальный дилер |
Изготовитель: | ![]() |
Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
Jet 720HD – долбежно-пазовальный станок промышленного класса; кроме надёжности, долговечности и высокой мощности его отличает универсальность применения, что обусловлено гибкостью конструкции, допускающей несколько вариантов переналадки в зависимости от типа решаемых задач.

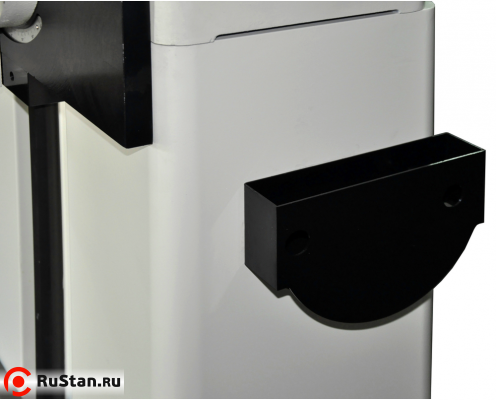

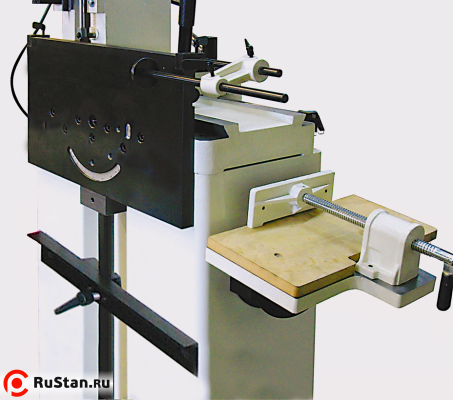

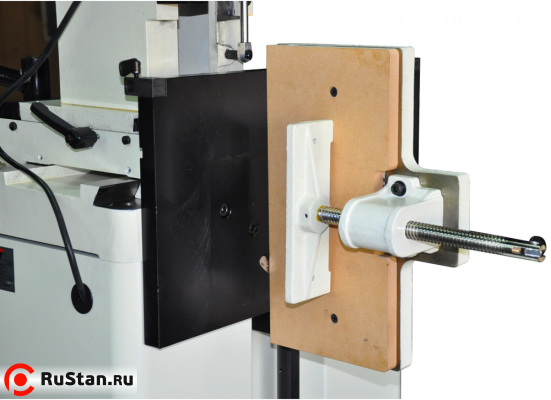

Рабочий стол, выполненный из массивной чугунной отливки, можно установить горизонтально или наклонить вправо на произвольный угол в пределах 45° - в таком положении делаются пазы под углом к поверхности. Кроме этого стол можно повернуть влево на 90°, что позволяет работать с торцом заготовки и с готовыми изделиями типа дверного полотна или оконного переплета (нижняя сторона детали при этом «ложится» на регулируемый упор). Если стол мешает работе с габаритными изделиями, его можно снять и разместить на специальном кронштейне для хранения, расположенном сбоку тумбы.

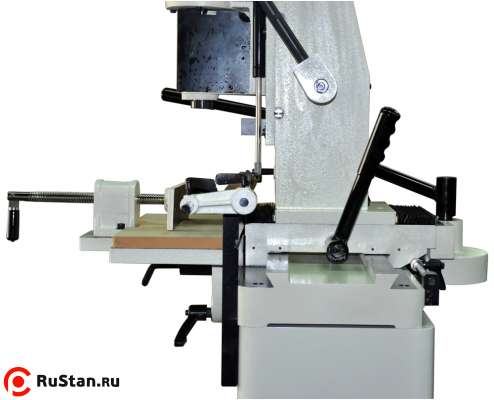

Важно, что конструкция со съемным столом совмещается с возможностью подачи сверлильно-долбежной части по осям. Крестообразные направляющие координатного механизма располагаются в основании колонны, подача производится при помощи рычагов. Для работы с серийными изделиями предусмотрены настраиваемые ограничители хода по осям и торцевой упор заготовки.
Особенности оборудования:

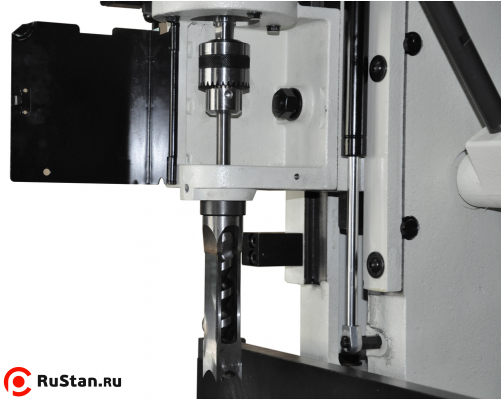

- Реечный механизм подачи с газовым упором
- Регулируемый упор глубины долбления
- Продольный упор заготовки

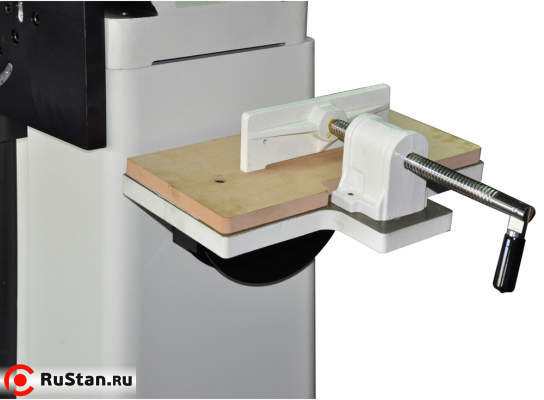

- Винтовой прижим заготовки к продольному упору
- Регулируемый торцевой упор заготовки
- Перемещение резца по трем координатным осям
- Регулируемые ограничители хода по продольной и вертикальной осям
- Возможность наклона рабочего стола
- Рабочий стол из чугунного литья с деревянной накладкой
- Съемный рабочий стол
- Кронштейн для хранения рабочего стола

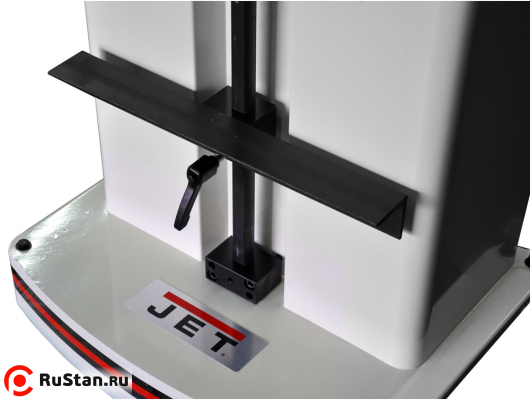

- Регулируемый нижний упор для работы с высокими заготовками
Технические характеристики 720HD | |
---|---|
Характеристика | Значение |
Потребляемая (выходная) мощность | 2,9 (1,5) кВт |
Частота вращения шпинделя на холостом ходу | 1450 об/мин |
Максимальный диаметр зажима сверлильного патрона | 13 мм |
Максимальный размер резца (твердые/ мягкие породы) | 19/ 25 мм |
Ход резца | 155 мм |
Максимальная высота заготовки от стола/ от основания | 290/ 1170 мм |
Ход резца по осям (продольный/ поперечный) | 230/ 85 мм |

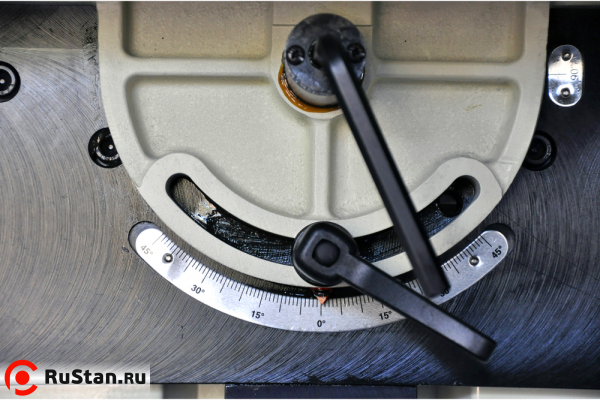

Угол наклона стола | -90°/0-45° |
Размеры рабочего стола (ДхШ) | 370 х 180 мм |
Размеры упора заготовки (ДхВ) | 520 х 300 мм |
Максимальное расстояние от упора до центра резца | 85 мм |
Габаритные размеры (ДхШхВ) | 650 х 550 х 2030 мм |
Вес JET 720HD (400В) | 220 кг |
Стандартная комплектация

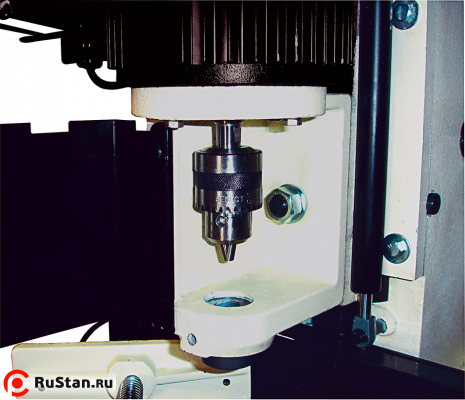

- Сверлильный патрон и зажимной ключ
- Втулки для установки резцов с хвостовиком 5/8'', 3/4'', 13/16'' и 1-13/16''
- Торцевой упор
- Винтовой прижим заготовки
- Нижний упор заготовки
- Накладка из МДФ для рабочего стола

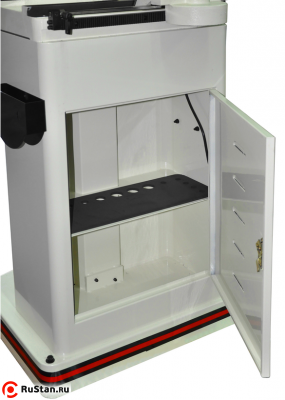

- Закрытая подставка с отсеком для инструмента.
Комплектация за дополнительную плату
