Двухосевой поворотный стол с наклоном от ЧПУ CNCT-100 GSA+

Код товара:

40957

Нет в наличии

Купить в лизинг

8 (800) 500-63-48

order@rustan.ru

Сравнить Избранное

Модель:		CNCT-100
Производитель:		GSA

Описание
Комментарии
Отзывы

Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.

По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

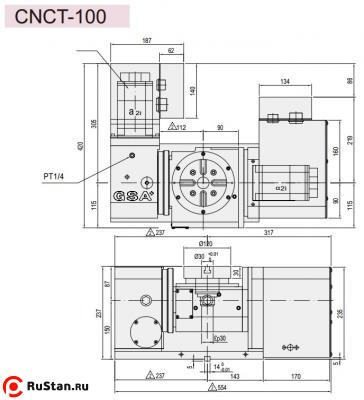

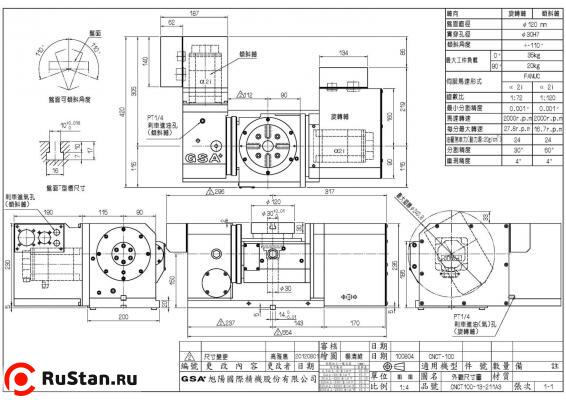

Технические характеристики CNCT-100
Параметр	Ед. изм.	Значение
Диаметр	мм	120
Высота центра	мм	150
Общая высота	мм	235
Вес CNCT-100 нетто (без двигателя)	кг	105
Центральное отверстие	мм	30^Н7
Ширина Т-пазов	мм	10^Н7
Ширина направляющего сухаря	мм	14^Н7

Поворот и наклон
Параметр	Ед. изм.	Поворот	Наклон
Сервомотор Meldas		НF-75T	НF-75T
Сервомотор Fanuc		a2i	a2i
Сервомотор Siemens		1FK7042	1FK7042
Сервомотор Heidenhein		QSY96A	QSY96A
Передаточное число		1:72	1:120
Угол наклона	град	-20…120	-20…120
Минимальный угол	град	0,001	0,001
Максимальные обороты	об/мин	27.8	16.7
Усилие пневмозажима	кг*м	12	12
Усилие гидрозажима	кг*м	24	24
Точность позиционирования		30”	60”
Повторяемость	с	±4”

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 20
Максимальная горизонтальная нагрузка		кг	W = 35
Максимальное радиальное усилие		кг	F = 400
Максимальное радиальное усилие		кг*м	FxL = 24
Максимальное радиальное усилие		кг*м	FxL = 30
Максимальная рабочая инерция		кгсмсек²	0.87
