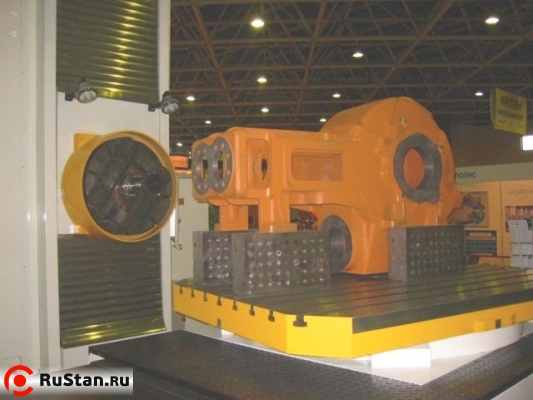

Горизонтально-расточной станок ИЗТС ИС2А637Ф1
Код товара:
2211
Нет в наличии
| Модель: |  |
ИЗТС ИС2А637Ф1 |
| Изготовитель: |  |
Россия |
Горизонтально-расточной станок ИЗТС ИС2А637Ф1 предназначен для комплексной механической обработки корпусных деталей массой до 12 т.

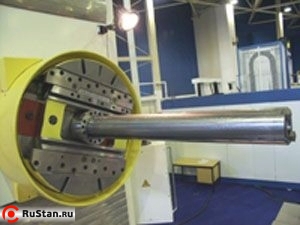

Горизонтально-расточной станок ИС2А637 имеет усиленный выдвижной шпиндель диаметром 160 мм без встроенной планшайбы и обладает повышенной жесткостью шпиндельной системы.
В настоящее время станок ИС2А637Ф1 комплектуется системой цифровой индикации ЛИР532.
Особенности станка:
- литые из чугуна моноблочные базовые детали;
- перемещения рабочих органов осуществляются регулируемыми двигателями через прецизионные шарико-винтовые пары;
- установлены безлюфтовые планетарные редуктора (i=4) по осям X, Y, W производства Германия
- широкая станина имеет три направляющие, осуществляющие максимальное распределение рабочей нагрузки и обеспечивающие долговечность направляющих и длительное сохранение точности станка;
- направляющие оснащены накладками из антифрикционного материала, обеспечивающими высокую плавность и чувствительность перемещений;
- для исключения зазоров в направляющих шпиндельной бабки и стола предусмотрены пружинные роликовые устройства;
- автоматическая смазка направляющих;
- навесной пульт управления станком;
- главный привод выполнен с регулируемым двигателем, позволяющим изменять скорость вращения шпинделя в широком диапазоне с помощью трехступенчатого редуктора с электрогидравлическим переключением передач;
- электромеханический зажим и отжим инструмента в шпинделе;
- рабочие органы
- шпиндельная бабка, нижние и верхние сани стола, поворотный стол
- оснащены автоматическими гидравлическими зажимами;
- встроенный поворотный стол имеет непрерывное позиционирование с дискретой 0,001 градуса, в качестве измерительного устройства используется круговой датчик ЛИР или Heidenhain;
Технические характеристики расточного станка ИЗТС ИС2А637Ф1 с УЦИ
| Технические характеристики | ИС2А637Ф1 |
|---|---|
| Диаметр расточного шпинделя, мм | 160 |
| Хвостовик инструмента | 2-50ГОСТ25827 (SK50) |
| Мощность главного привода, кВт | 28 |
| Скорость вращения шпинделя, об/мин | 5-1000 |
| Максимальный крутящий момент на выдвижном шпинделе, Нм | 3500 |
| Максимальный крутящий момент на фрезерном шпинделе, Нм | 5200 |
| Перемещение рабочих органов, мм | |
| - ось Х (стол поперечно) | 2000 |
| - ось Y (шпиндельная бабка вертикально) | 1600 |
| - ось Z (расточной шпиндель) | 1000 |
| - ось W (стол продольно) | 1600 |
| -ось В (поворотный стол) | 360° |
| Скорости быстрых перемещений, м/мин | 5000 |
| Размеры рабочей поверхности стола, мм | 1600х1800 |
| Емкость инструментального магазина, шт. | - |
| Грузоподъемность стола, кг | 12000 |
| Класс точности ГОСТ2110 | Н |
| Точность позиционирования по осям, мм | - |
| Повторяемоть одностороннего позиционирования, мм | - |
| Габаритные размеры (с приставным оборудованием), мм | |
| - ширина | 8700 |
| - длина | 5600 |
| - высота | 5100 |
| Масса ИЗТС ИС2А637Ф1 станка, кг | 36850 |
* - по специальному заказу
Дополнительные принадлежности:
- вспомогательный инструмент (оправки, державки, расточные головки и пр.)
- накладные плиты, (увеличивающие рабочую поверхность стола) 2000 х 2500 х 200мм или 1800 х 2200 х 160мм.
- навесные инструментальные головки (угловая фрезерная головка, удлинитель и пр.)
- задняя стойка
- навесная поддержка шпинделя
- угольники
- навесная планшайба
- измерительные головки ф. Renishaw
- прибор для настройки инструмента вне станка
- СОЖ поливом+лотковая система сбора СОЖ ("корыто")
- стружкотранспортер
- защита оперетора (экран, защищающий оператора от брызг СОЖ)
- дозированая система смазки (маслосберегаемая)
