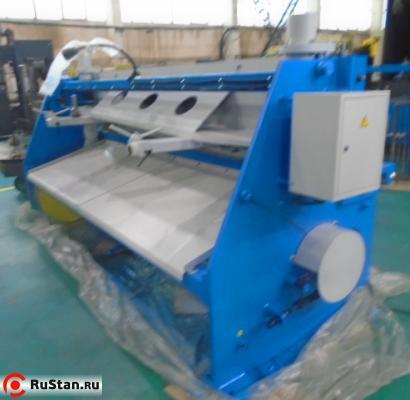

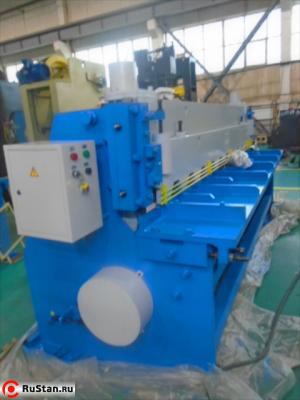

Гильотинные ножницы механические СТД-9АМ
Код товара:
57445
Нет в наличии
| Модель: |  |
СТД-9АМ |
| Производитель: |  |
Россия |
Ножницы гильотинные СТД-9АМ с наклонным ножом для резки листа 6,3х2500 мм резки листового материала.
Минимальная рекомендуемая длина отрезаемой полосы не подверженной короблению – не менее 15 толщин листа. Отклонение размеров отрезаемой заготовки по ГОСТ 6282-88.
Технические характеристики СТД-9АМ |
|
|---|---|
| Характеристика | Значение |
| Наибольшая толщина разрезаемых листов с пределом прочности δВ =450 МПа, мм | 6.3 |
| Наибольшая ширина разрезаемых листов, мм | 2500 |
| Размер разрезаемого уголка, мм | 50х50х6 |
| Диаметр разрезаемого прутка, мм (не более) | 25 |
|
Частота ходов ножа, мин-1, не менее холостых при резке наибольших размеров разрезаемого металла |
60 22 |
| Угол наклона подвижного ножа не более (слева-направо) | 10° 50’ |
| Вертикальный угол наклона подвижного ножа | 2° |
| Нож | 510х60х20 |
| Ход ножа, мм | 90 |
| Номинальное усилие прижмной балки, кгс | 700 |
| Расстояние от уровня пола до верхней кромки нижнего ножа, мм | 920 |
| Наибольшая ширина полосы, отрезаемаю по заднему упору, мм | 500 |
| Расстояние между стойками в свету, мм | 3075 |
| Ремни клиновые, тип «В», ГОСТ 1284-96. Длина 2360, шт. | 4 |
| Габариты, ДxШxВ, мм | 3700x1400x1630 |
| Масса СТД-9АМ станка, кг | 3900 |
| Род тока питающий сеть | переменный, трехфазный |
| Частота тока, Гц | 50 |
| Напряжение, В | 380 |
| Напряжения цепи управления, сигнализации и освещения, В | 24 |
|
Электродвигатель: тип мощность, кВт частота вращения, об/мин |
АИР132М4У1 11 1500 |
Комплектация СТД-9АМ
- Ножницы СТД9АМ в сборе
- Ящик ЗИП - 1 шт.
- Паспорт - 1 шт.
- Руководство по эксплуатации - 1 шт.
