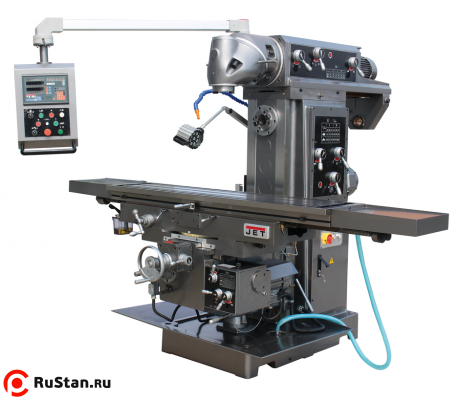

Широкоуниверсальный фрезерный станок JET JUM-1464 DRO
1 900 000 руб.
с НДС - на 25.12.2024 г.
Модель: | JET JUM-1464 DRO |
|
Артикул: | 50000453T |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Тайвань |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
Широкофункциональный фрезерный станок JET JUM-1464 DRO - один из самых мощных и производительных в линейке фрезерного оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Изготавливается JUM-1464 DRO в Тайване, что гарантирует качество всех его узлов и агрегатов, а также качество сборки. Стол станка самый большой в своем классе - 1600 х 360 мм, он полностью механизирован по трем осям. Параметр автоподачаи по оси X - 22-420 мм/мин, по оси Y - 22-393 мм/мин, по оси Z - 10-168 мм/мин, также предусмотрена функция ускоренной подачи по всем трем осям. Для удобства работы стол оборудован механизмом поворота в диапазоне ±35°. Допустимый диаметр торцевой фрезы для этого станка равен 125 мм, концевой - 32 мм, сверление можно производить диаметром до 50 мм. Для удобства оператора и расширения функционала вертикальный шпиндель станка имеет механизм поворота на 360°.
Фрезерная голова имеет жесткую конструкцию и не имеет пиноли. Это одна из отличительных особенностей данной модели. Скорость вращения вертикального шпинделя можно выбирать из диапазона 60-1750 об/мин, ход консоли - 500 мм, параметр ось шпинделя-стол - 0-400 мм. Горизонтальный шпиндель может работать на скоростях 58-1800 об/мин, параметр ось шпинделя - стол 0-400 мм, ось шпинделя - консоль - 175 мм. Устройство цифровой индикации (УЦИ), установленное на JUM-1464 DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой автоматической смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Особенности конструкции
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Горизонтальный и вертикальный шпиндели
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Автоматическая подача стола по трем осям Х, Y, Z
- Ускоренное перемещение стола по осям Х, Y, Z
- Встроенная система подвода СОЖ
- Лампа местного освещения
- Устройство цифровой индикации по 3м осям
Технические характеристики JUM-1464 DRO | |
---|---|
Характеристика | Значение |
Макс. диаметр сверления, сталь/чугун | 50 мм / М16 |
Макс. диаметр торцевой фрезы | 125 мм |
Макс. диаметр концевой фрезы | 32 мм |
Вертикальный шпиндель | |
Частота вращения шпинделя | 60-1750 об/мин |
Конус шпинделя | ISO 50 |
Перемещение консоли | 500 мм |
Диапазон наклона головки | ±360° |
Расстояние шпиндель-стол | 0-400 мм |
Горизонтальный шпиндель | |
Частота вращения шпинделя | 58-1800 об/мин |
Конус шпинделя | ISO 50 |
Расстояние ось шпинделя-консоль | 175 мм |
Расстояние ось шпинделя-стол | 0-400 мм |
Фрезерный стол | |
Размеры стола | 1600 х 360 мм |
Перемещение стола по оси XхYхZ (ручное) | 1300 x 280(290) x 400 мм |
Поворот стола | ±35° |
Автоматическая подача по оси X | 22-420 мм/мин |
Ускоренная подача по оси X | 1290 мм/мин |
Автоматическая подача по оси Y | 22-393 мм/мин |
Ускоренная подача по оси Y | 1205 мм/мин |
Автоматическая подача по оси Z | 10-168 мм/мин |
Ускоренная подача по оси Z | 513 мм/мин |
Т-образный паз/расстояние, 3 | 14 мм / 95 мм |
Мощность двигателя | 4,0 кВт |
Мощность двигателя автоподачи | 0,37 кВт |
Габаритные размеры (ДхШхВ) | 1900х1720х1950 мм |
Масса JET JUM-1464 DRO | 2300 кг |
Стандартная комплектация
- Оправка горизонтального шпинделя
- Цанговый патрон с набором из 8 цанг
- Переходные втулки ISO50/МК4
- Лампа местного освещения
- Система подвода СОЖ
- Тиски фрезерные, ширина губок 160 мм
Комплектация за дополнительную плату
