Вертикальный многоцелевой обрабатывающий центр TOPMILL 650S (4 оси) предназначен для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-форма.

Такие типы обработки, как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей могут быть осуществлены в одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.

Станок оснащен поворотным столом - 4 ось диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.

Основные компоненты, такие как станина, стол, каретка скольжения, колонна, шпиндельная бабка и другие изготовлены из высокопрочного чугуна из песчано-смоляной смеси; напряжение снимается двойным старением, увеличивается жесткость и устойчивость, а вибрации и деформации, вызываемые режущей силой станка, эффективно подавляются.


Конструктивные особенности

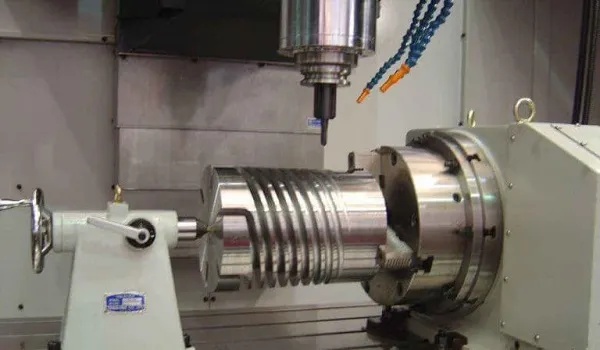

4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀170 ММ С ЗАДНЕЙ БАБКОЙ)


Станок оснащен поворотным столом диаметром 170 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА


Станина станка отливается из высокопрочного сплава чугуна марки Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий.
Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

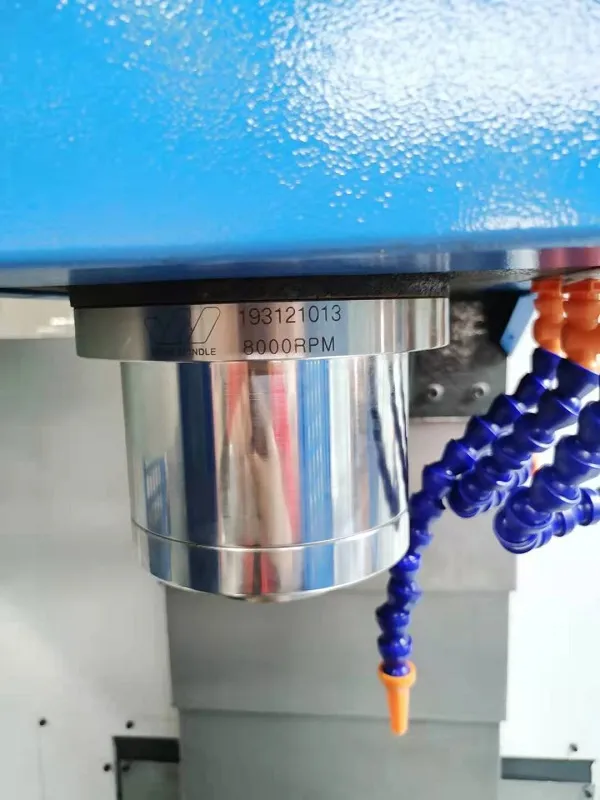

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)


Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

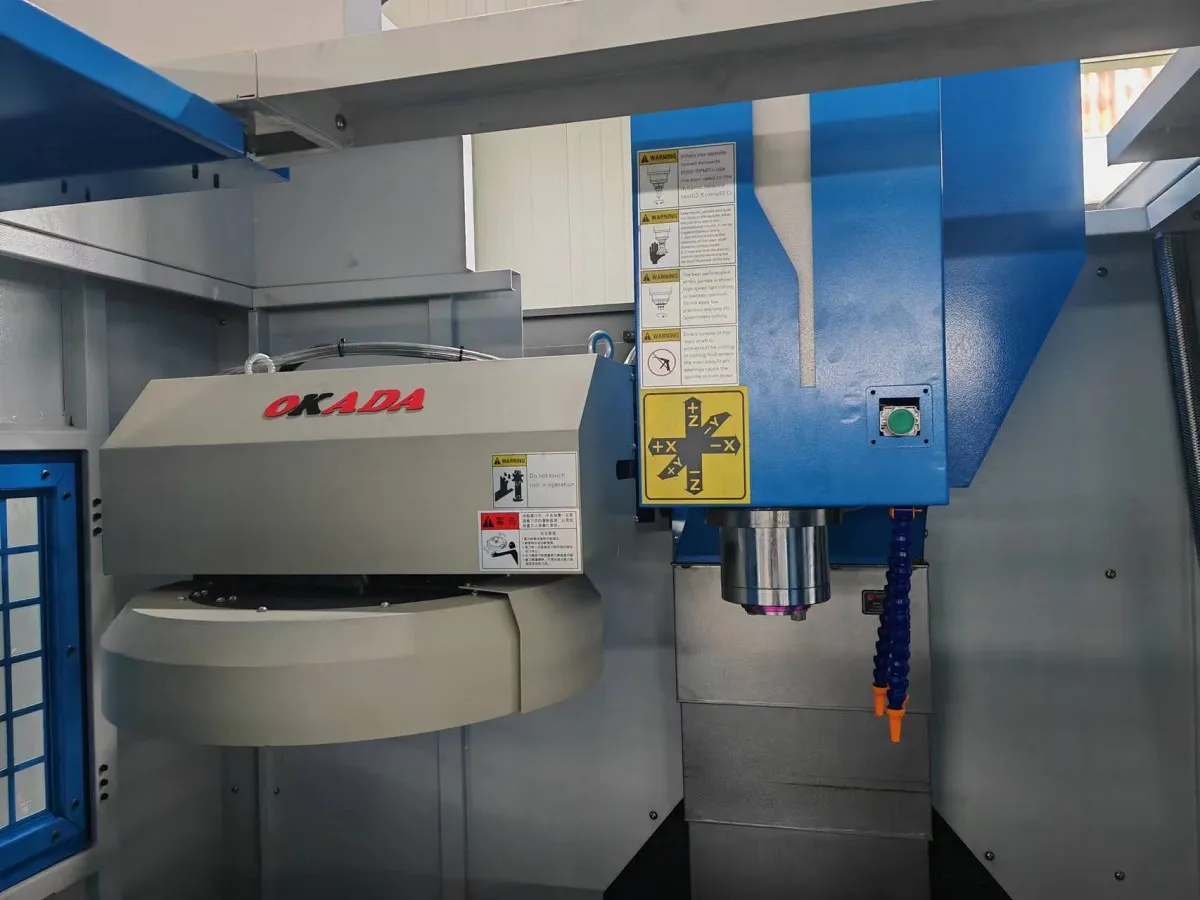

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)


Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

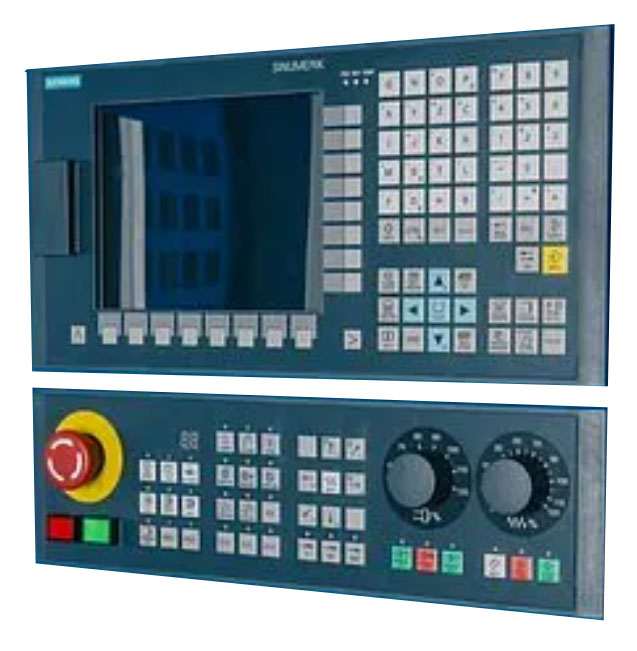

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED


Обработка с поддержкой до 4-ти осей;
Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов;
Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм;
Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуаций - Safe Torque Off (STO);
Обратная связь по положению.

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS


Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)


Высокая технологичность
Продолжительный период эксплуатации
Высокие скорости перемещения
Высокая несущая способность
Простота смазки и взаимозаменяемость

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN


Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ


Предназначена для охлаждения инструмента во время обработки.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ


Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ


Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

Технические характеристики TOPMILL 650S (4 оси)

Характеристика Значение
Размеры рабочего стола, мм800 х 420
Наибольшая нагрузка на стол, кг500
T-пазы стола, мм18 x 80 x 5
Перемещение по оси X, мм650
Перемещение по оси Y, мм450
Перемещение по оси Z, мм510
Расстояние от торца шпинделя до поверхности рабочего стола, мм150 - 660
Расстояние от шпинделя до колонны, мм470
Направляющие перемещения, X / Y / ZЛинейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z4012 / 4012 / 4012 / Класс точности P4
Обороты шпинделя, об/мин-18000
Инструментальная система OKADA (Тайвань)
Тип хвостовика инструментаВТ40
Емкость магазина инструмента12
Максимальный вес устанавливаемого инструмента, кг15
Максимальный диаметр устанавливаемого инструмента, мм100
Максимальная длина устанавливаемого инструмента, мм300
Быстрые перемещения по осям Х / Y / Z, мм/мин24 000 / 24 000 / 20 000
Серводвигатели SIEMENS, X/Y/Z, нм 7,5 / 7,5 / 15
Скорость обработки, мм/мин1 - 10 000
Точность позиционирования, мм± 0,005
Повторяемость, мм± 0,003
Давление воздуха, МПа0,6
Общая установленная мощность, кВт9-11
Напряжение, В / Частота, Гц380 ± 10% / 50 ± 10%
Габаритные размеры2350х2270х2500
Вес TOPMILL 650S (4 оси) , кг4300

Стандартная комплектация

  • 4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀170 ММ С ЗАДНЕЙ БАБКОЙ)
  • ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА
  • ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ)
  • МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ (ТАЙВАНЬ)
  • СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
  • ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS
  • ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
  • СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ
  • АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
  • ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ
