Топ 10 горизонтально-фрезерных станков по металлу за 2025 год - рейтинг по оценкам пользователей

1 место


Цена: 630 000 p
Длина стола, мм 1000
Ширина стола, мм 240
Конус шпинделя ISO40
Мощность , кВт 2.20
Напряжение 380В
Масса, кг 980

Универсально-фрезерный станок MUF50 DRO предназначается для осуществления всевозможных фрезерных работ. Обработка может производиться при помощи различных фрез: дисковых, цилиндрических, фасонных, модульных, торцевых, червячных и других. При помощи станка MUF50 DRO можно производить обработку различных плоскостей, зубчатых колес, канавок, а такж

2 место


Цена: 1 075 500 p
Длина стола, мм 1270
Ширина стола, мм 280
Конус шпинделя ISO40
Мощность , кВт 3.70
Напряжение 380В
Масса, кг 900

Универсально-фрезерный станок STALEX MUF65 DRO предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.

Особенности

  • Вертикальный и горизонтальный шпиндель.
  • Усиленные упорные подшипники шпинделя.
  • Вращение вертикального шпинделя через редуктор с зубчатым приводом.

3 место


Цена: 2 344 500 p
Длина стола, мм 1600
Ширина стола, мм 360
Конус шпинделя ISO50
Мощность , кВт 9.50
Напряжение 380В
Масса, кг 2800

Широкоуниверсальный фрезерный станок STALEX MUF200 Servo предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.

Особенности

  • Широкоуниверсальный фрезерный станок для тяжелых работ
  • Высокая жесткость конструкции станка

4 место


Цена: 812 000 p
Длина стола, мм 400
Ширина стола, мм 100
Конус шпинделя MT3
Мощность , кВт 0.75
Напряжение 380В
Масса, кг 205

Российский горизонтально фрезерный станок НГФ-110-Ш4 предназначен для выполнения фрезерных операций по обработке горизонтальных плоскостей, пазов и других поверхностей.

Установка вертикально-фрезерной головки ВФГ позволяет дополнительно производить обработку вертикальных плоскостей, а также плоскостей под определённым углом. Обработка плоскостей производится дисковыми, торцевыми, концевыми угловыми и фасонными фрезами.

5 место


Цена: 3 031 260 p
Длина стола, мм 1600
Ширина стола, мм 400
Конус шпинделя ISO50
Мощность , кВт 7.50
Напряжение 380В
Масса, кг 2925

Универсальный фрезерный станок ARSENAL FU401 предназначен для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез.


Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, зубчатых колес, спиралей и других деталей.

На фрезерном станке FU401 можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.

Станок может осуществлять автоматический маятниковый цикл и полуавтоматические линейные циклы (за доп. плату).
Все основные части фрезерного станка FU401 изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет

Универсальная фрезерная голова закрепленная на консоли позволяет осуществлять быструю переналадку для работы с горизонтальным шпинделем станка или вертикальным шпинделем головы. Технологические возможности станка могут быть расширены с помощью, универсального делительного аппарата, круглого делительного стола, долбежной головки, устройства для нарезания гребенок и других приборов и приспособлений

Универсальность станка FU401 заключается в возможности дополнительно на вертикальных направляющих установить вертикальную или универсальную фрезерные головки, позволяющие использовать станок для проведения операций вертикального фрезерования.
Универсальная фрезерная головка может может поворачиваться на 360o относительно своей оси, составляющий 45o с осью шпинделя

Технические характеристики фрезерного станка FU401

Характеристика   Значение
Рабочая поверхность стола  мм 400 ´ 1600
Поворот стола влево и вправо градус ≤ 45°
Продольный ход стола:
  • при ручной подаче
мм 1250
  • при механической подаче
мм 1230
Поперечный ход стола:
  • при ручной подаче
мм 360
  • при механической подаче
мм 340
Вертикальный ход стола:
  • при ручной подаче
мм 460
  • при механической подаче
мм 440
Т–образные пазы (количество´ширина´расстояние между пазами)  мм 5´18´80
Диапазон подач:   бесступенчато
  • продольные
мм/мин 12,5-630
  • поперечные
мм/мин 12,5-630
  • вертикальные
мм/мин 5,2-262
быстрый ход:
  • продольный
мм/мин 2500
  • поперечный
мм/мин 2500
  • вертикальный
мм/мин 1040
Передний конец шпинделя   ISO 50
Количество скоростей шпинделя: шт. 18
Диапазон оборотов главного привода:
горизонтальный шпиндель об/мин 32–1600
мощность привода горизонтального шпинделя: кВт 7,5
мощность привода подач кВт 2,2
габаритные размеры (Длина´Ширина´Высота) мм 2680´2110´2000

Стандартная комплектация станка FU401:

  • централизованная система смазки
  • охладительная система
  • рабочее освещение, 400 V, 50 H
  • комплект инструментов
  • защитный экран

Оборудование и комплектующие к фрезерному станку FU401, приобретаемые за дополнительную плату:

  • Вертикальная фрезерная голова VFG 323
  • Универсальная фрезерная голова UFG 325
  • Универсальная делительная голова UDA 125
  • Универсальная делительная голова UDA 160
  • Долбежная голова SG 321 для станков типа FU
  • Круглый делительный стол KDM 250 наклоняемый для всех типов фрезерных станков
  • Круглый делительный стол KDM 320 - 03 горизонтальный и вертикальный
  • Круглый делительный стол KDM 320 - 04 горизонтальный и вертикальный
  • Тиски вращающиеся 160 мм
  • Регулируемая защита рабочего пространства с блокировкой
  • Набор фрезерных оправок коротких ISO 50 (22;27;32;40 мм)
  • Набор фрезерных оправок длинных ISO 50 (22;27;32;40 мм)
  • Цанговый патрон ISO 50 c комплектом цанг
  • Комплект креплений
  • Индикация подачи по ось X и Y (при бесступенчатом регулировании)
  • Панель управления подачами по трем осям
  • Механизм для регулирования люфта продольного винта
  • Автоматический цикл продольного движения
  • Увеличенный диапазон скоростей вращения 40…2000мин-1
  • Цифровая индикация по трем осям "ОПТИМА" (Болгария)
  • Защита направляющих по оси Y
  • Упаковка – деревянный ящик

6 место


Цена: 5 413 267 p
Длина стола, мм 1250
Ширина стола, мм 315
Конус шпинделя ISO50
Мощность , кВт 5.50
Напряжение 380В

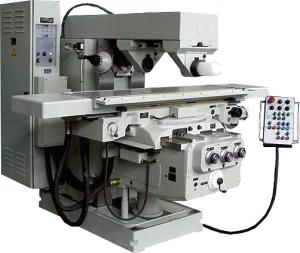

Белорусский горизонтально-фрезерный станок FW350MR предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.


Консольно-фрезерные станки FW350MR выпускаются по лицензии немецкой фирмы «ХЕККЕРТ». По своим техническим характеристикам они соответствуют российским фрезерным станкам завода «ЗЕФС» (Нижний Новгород), однако превосходят их по технологическим возможностям и качественным характеристикам.

За дополнительную плату станки комплектуются накладными вертикальными фрезерными головками.

Особенности конструкции

  • Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость.
  • Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивает стабильность точностных параметров в течение длительного времени.
  • Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве. Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.
  • Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию. Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов.
  • Высокие точностные характеристики станка позволяют производить детали самого высокого качества; например, неплоскостность поверхности стола на всей длине не превышает 16 мкм. Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.

  • Сравнительная техническая характеристика фрезерного станка FW350MR

    Характеристика FW350MR FW450MR FU315MR FU450MR
    Модель аналога, производимого в России 6T82Г 6T83Г 6Т82 6Т83
    Рабочая поверхность стола, мм 315x1250 400x1600 315x1250 400x1600
    Количество пазов для зажима 4 5 4 5
    Нагрузка на стол, кг 1000 1500 1000 1500
    Продольное перемещение стола , мм 850 1120 850 1120
    Поворот стола в обе стороны, град. - - 45 45
    Поперечное перемещение крестового суппорта, мм 270 345 270 345
    Вертикальное перемещение консоли, мм 355 400 355 400
    Мощность главного привода, кВт 5.5 11 5.5 11
    Макс. крутящий момент на шпинделе, Нм 1850
    Конус инструмента 50-ISO
    Диаметр переднего подшипника, мм 110
    Количество подач 18
    Знаменатель геометрической прогрессии 1.25
    Диапазон частот вращения, об/мин 28 ... 1400
    Продольные и поперечные подачи, мм/мин 16 ...800
    Вертикальные подачи, мм/мин 5 ...250
    Ускоренный ход, вдоль и поперек, мм/мин 3150
    Ускоренный ход по вертикали, мм/мин 1000
    Скорость подачи СОЖ, л/мин 10

    Горизонтально-фрезерный станок FW350MR предназначен для фрезерования всевозможных деталей из различных материалов в условиях индивидуального и серийного производства. На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др.

    • Аналог ранее выпускавшегося станка 6Т82Г. Выпускается по лицензии немецкой фирмы "ХЕККЕРТ" ("HECKERT");
    • Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
    • Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивает стабильность точностных параметров в течение длительного времени;
    • Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве;
    • Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
    • Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
    • Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
    • Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;

    Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.


    Технические характеристики FW350MR
    Характеристика Значение
    Размер рабочей поверхности стола, мм. 315 х 1250 (375 х 1600*)
    Наибольшее продольное перемещение стола, мм. 850
    Поперечный ход стола, мм. 270 (крестового суппорта)
    Наибольшее вертикальное перемещение стола, мм. 355 (505*)
    Наибольший угол поворота стола в горизонтальной плоскости, град. -
    Количество Т-образных пазов 4
    Диапазон частот вращения шпинделя, об./мин. 28 - 1400 (до 2240*)
    Конус шпинделя ISO-50
    Наибольший крутящий момент на шпинделе, Нм 1850
    Диаметр переднего подшипника, мм. 110
    Число ступеней подач 18
    Знаменатель геометрической прогрессии 1,25
    Пределы рабочих подач, мм/мин 16 - 800
    Вертикальные подачи стола, мм/мин 5 - 250
    Скорость быстрых перемещений, м/мин 3,15 (продольно, поперечно); 1,0 (вертикально)
    Масса заготовки, кг. 1000
    Мощность привода главного движения, кВт 5,5 (7,5*)
    Скорость подачи СОЖ, л/мин 10
    Класс точности Н
    Напряжение питания, В 380
    Габаритные размеры (LxBxH), мм. 2800 x 2420 x 1995
    * - специальное исполнение (заказ)

    7 место


    Цена: 0 p
    Длина стола, мм 1250
    Ширина стола, мм 320
    Конус шпинделя ISO50
    Мощность , кВт 7.50
    Напряжение 380В
    Масса, кг 3150

    Российский Горизонтально фрезерный станок 6Т82 (6Р82) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

    8 место


    Цена: 0 p
    Длина стола, мм 1250
    Ширина стола, мм 320
    Конус шпинделя ISO50
    Мощность , кВт 7.50
    Напряжение 380В
    Масса, кг 3050

    Российский горизонтально-фрезерный станок 6Т82Г (6Р82Г) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

    9 место


    Цена: 0 p
    Длина стола, мм 1600
    Ширина стола, мм 400
    Конус шпинделя ISO50
    Мощность , кВт 11.00
    Напряжение 380В
    Масса, кг 3900

    Российский горизонтально фрезерный станок 6Т83 (6Р83) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.


    Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.

    Станки моделей 6Т82, 6Т82-27 и 6Т83, 6Т83-27 оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.

    Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.

    Особенности конструкции 6Т83 (6Р83):

    Характерные особенности: базовая модель (с поворотным столом и автоматическими циклами);
    Тип: универсальный
    Конструктивные:
    • механизированное крепление инструмента в шпинделе;
    • устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
    • предохранительная муфта защиты привода подач от перегрузок;
    • торможение шпинделя при остановке электромагнитной муфтой.
    Технологические :
    • разнообразные автоматические циклы работы станка;
    • широкий диапазон частот вращения шпинделя и подач стола;
    • большая мощность приводов;
    • высокая жесткость;
    • надежность и долговечность

    Технические характеристики горизонтально-фрезерного станка 6Т83

    Характеристика Значение
    Размеры рабочей поверхности стола, мм 1600х400
    Наибольшее перемещение стола, мм
    - продольное 1000 (1120*)
    - поперечное 400
    - вертикальное 360
    Поворот стола в обе стороны, град 45
    Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм 30-390 (280-640*)
    Пределы частот вращения шпинделя, мин -1 31,5-1600 (50-2500*)
    Диапазон подач стола, мм/мин:
    - продольных 12,5-1600
    - продольных (бесступенчато регулируемый) 5-3150*
    - поперечных 12,5-1600
    - поперечных (бесступенчато регулируемый) 5-3150*
    - вертикальных 4,1-530
    - вертикальных (бесступенчато регулируемый) +
    Ускоренное перемещение стола, мм/мин:
    - продольное 4000
    - поперечное 4000
    - вертикальное 1330
    Мощность электродвигателей приводов, КВт
    - основного шпинделя 11
    - подач стола 3
    Конус шпинделя по ГОСТ 30064-93 ISO 50
    Максимальная масса обрабатываемой детали с приспособлением, кг 1250
    Максимальное тяговое усилие приводов стола, Н:
    - продольное и поперечное 40000
    - вертикальное 25000
    Габаритные размеры, мм:
    - длина 2570
    - ширина 2252
    - высота 1770
    Масса 6Т83 (6Р83) станка с электрооборудованием, кг 3900
    Дополнительная по заказу:
    - цифровая индикация Ф1 +
    - направляющие из фторопласта +

    примечания
    станки по требованию заказчика могут быть оснащены механизмом пропорционального (в 2 раза) замедления рабочей подачи
    * по спец. заказу

    Оборудование для станка 6Т83 (6Р83) за отдельную плату:

    • Стол поворотный круглый с редуктором механического привода 7204-0023-01
    • Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
    • Долбежная головка ПИ 695
    • Накладная фрезерная головка ПИ 73005
    • Тиски станочные 7200-0220-02

    10 место


    Цена: 0 p
    Длина стола, мм 1600
    Ширина стола, мм 400
    Конус шпинделя ISO50
    Мощность , кВт 11.00
    Напряжение 380В
    Масса, кг 3800

    Российский горизонтально-фрезерный станок 6Т83Г (6Р83Г) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются станки для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.


    Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

    Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.

    Основные преимущества станка:

    Конструктивные:
    • механизированное крепление инструмента в шпинделе;
    • механизм пропорционального замедления подачи;
    • устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
    • предохранительная муфта защиты привода подач от перегрузок;
    • торможение шпинделя при остановке электромагнитной муфтой.
    Технологические:
    • разнообразные автоматические циклы работы станка;
    • широкий диапазон частот вращения шпинделя и подач стола;
    • большая мощность приводов;
    • высокая жесткость;
    • надежность и долговечность.

    Технические характеристики фрезерного станка 6Т83Г

    Характеристика Значение
    Размеры рабочей поверхности стола, мм 1600x400
    Наибольшее перемещение стола, мм
    - продольное
    - поперечное
    - вертикальное

    1000
    400
    420
    Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм 30-450
    Расстояние от оси горизонтального шпинделя до направляющих хобота, мм 190
    Пределы частот вращения шпинделя, мин-1:
    - основного
    - накладной и поворотной головок

    31,5-1600
    -
    Диапазон подач стола, мм/мин:
    - продольных и поперечных
    - вертикальных

    12,5-1600
    4,1-530
    Наибольшая масса обрабатываемой детали (с приспособлением), кг 630
    Мощность электродвигателей приводов, КВт
    - основного шпинделя
    - подач стола

    11
    3
    Конус основного шпинделя по ГОСТ 30064-93 N50
    Габаритные размеры станка, мм 2570х2252х1770
    Масса 6Т83Г (6Р83Г) станка с электрооборудованием, кг 3800

    Сравнительная таблица

    Характеристики STALEX MUF50 DRO STALEX MUF65 DRO STALEX MUF200 Servo НГФ-110-Ш4 FU 401 FW350MR 6Т82 (6Р82) 6Т82Г (6Р82Г) 6Т83 (6Р83) 6Т83Г (6Р83Г)
    Цена 630000 1075500 2344500 812000 3031260 5413267 0 0 0 0
    Длина стола 1000 1270 1600 400 1600 1250 1250 1250 1600 1600
    Ширина стола 240 280 360 100 400 315 320 320 400 400
    Конус шпинделя ISO40 ISO40 ISO50 MT3 ISO50 ISO50 ISO50 ISO50 ISO50 ISO50
    Размер заготовки
    Регулировка частоты вращения шпинделя Ступенчатая Ступенчатая Ступенчатая Ступенчатая Бесступенчатая Ступенчатая Ступенчатая Ступенчатая Ступенчатая Ступенчатая
    Мощность 2.20 3.70 9.50 0.75 7.50 5.50 7.50 7.50 11.00 11.00
    Напряжение 380В 380В 380В 380В 380В 380В 380В 380В 380В 380В
    Масса 980 900 2800 205 2925 3150 3050 3900 3800
    В наличии 9 4 5 2 0 0 0 0 0 0
    Вверх
