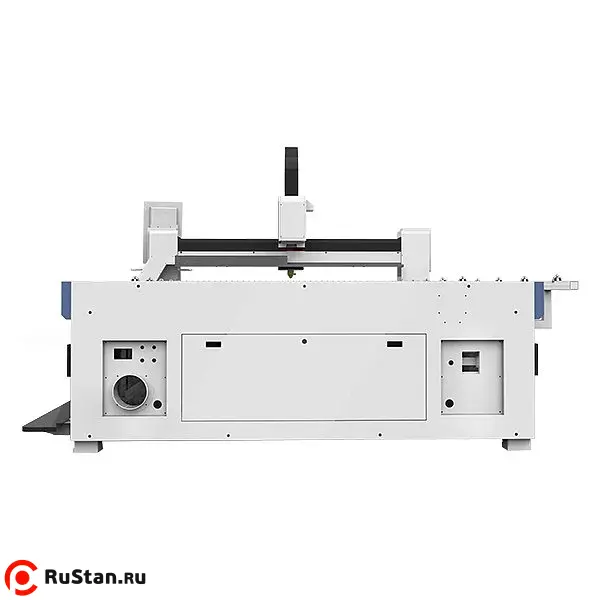

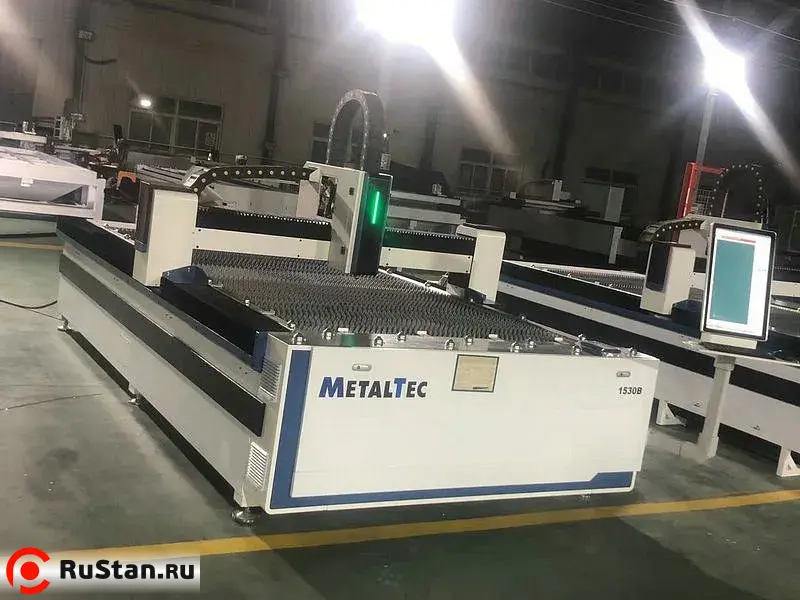

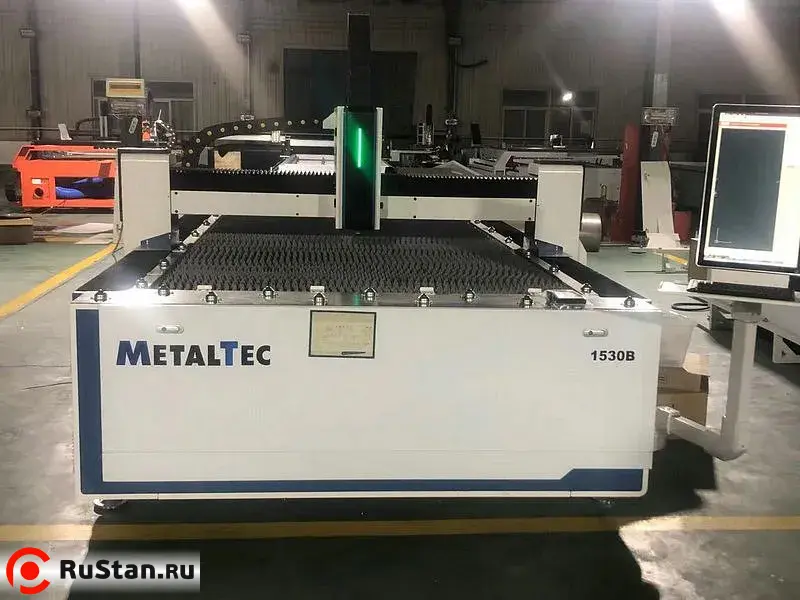

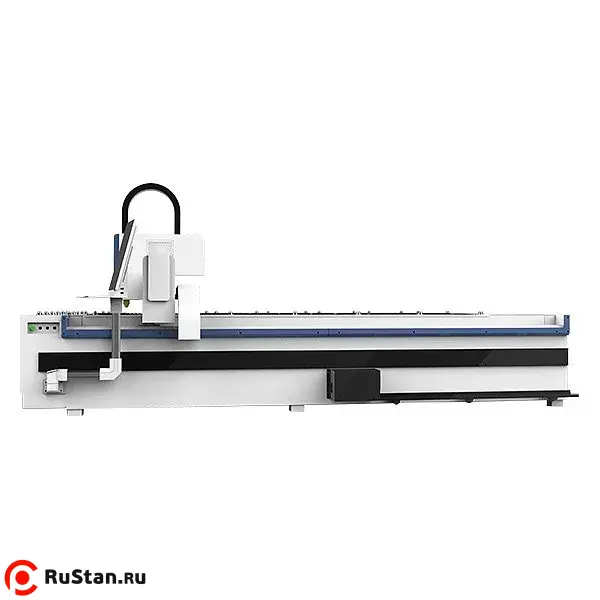

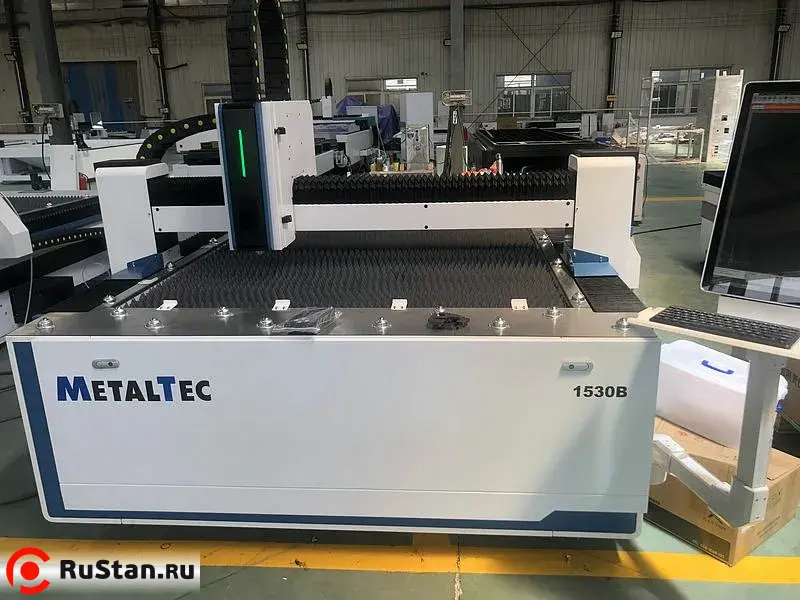

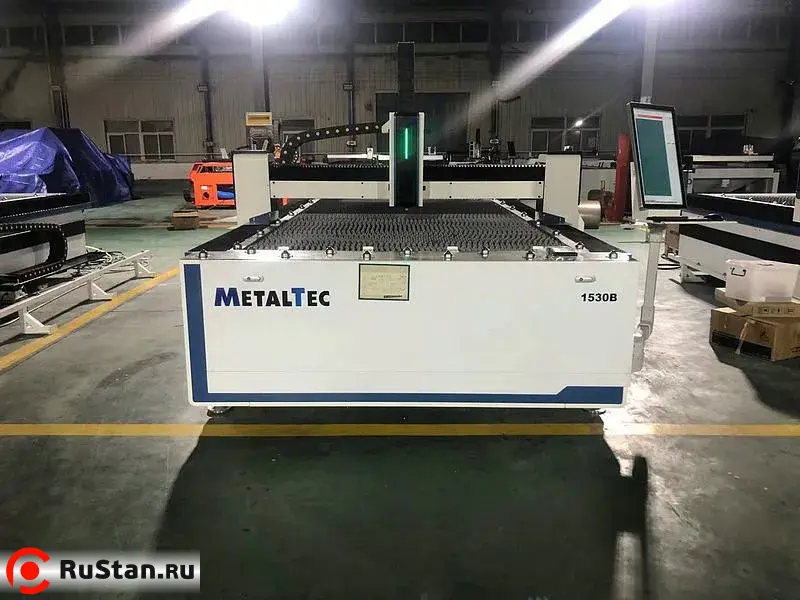

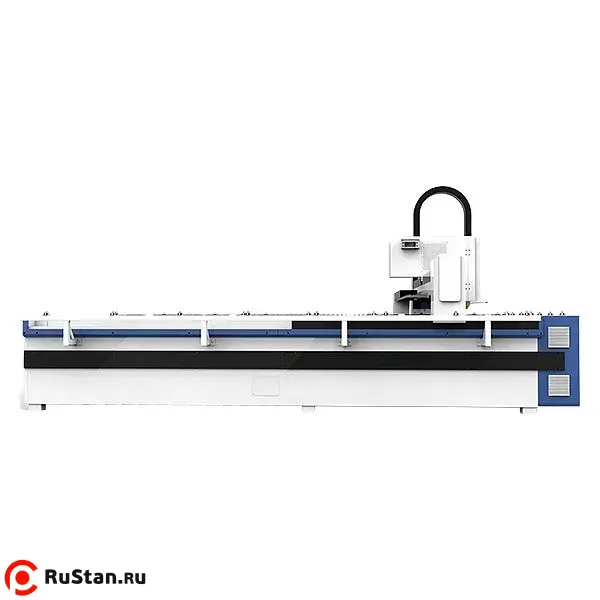

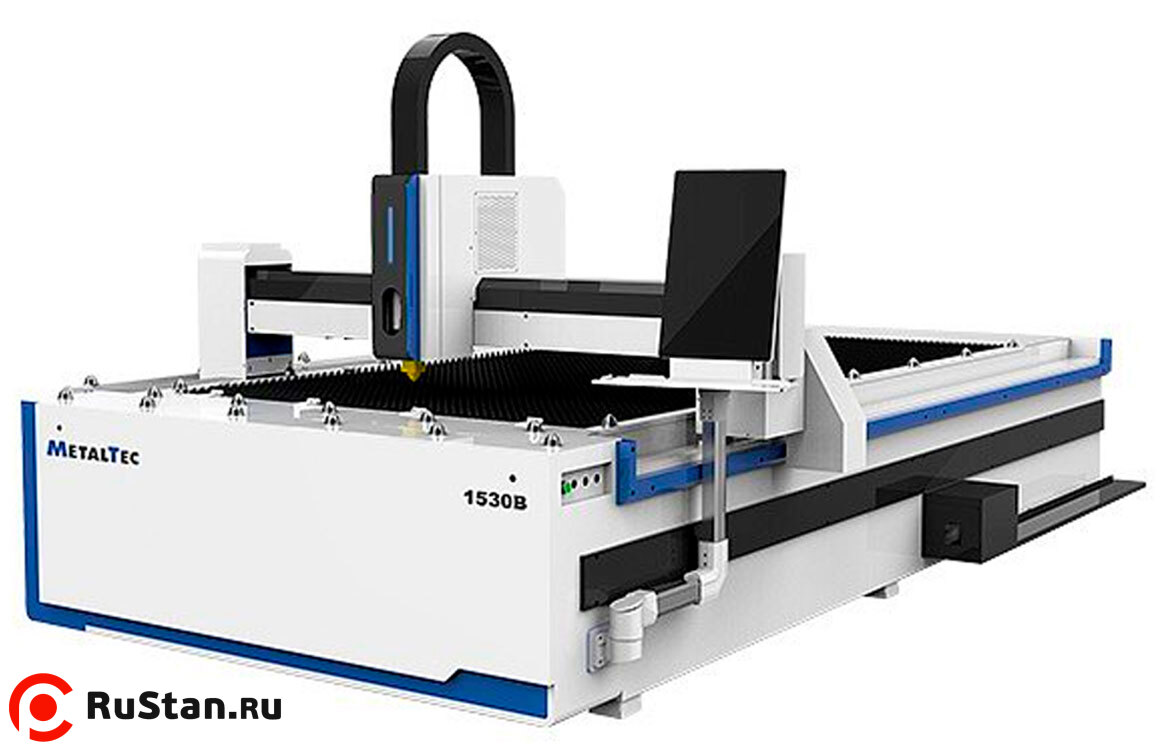

Оптоволоконный лазерный станок для резки металла 1530S (3000W Raycus)
Код товара:
61394
В наличии 1 шт.
2 556 585 руб.
с НДС - на 25.10.2025 г.
| Модель: |  |
1530S (3000W Raycus) |
| Артикул: | |
МК 341660 |
| Производитель: | MetalTec |
|
| Изготовитель: |  |
Китай |
Оптоволоконный лазерный станок 1530S (3000W Raycus) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости.
Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ.
Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ.
Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, алюминиевых и титановых сплавов, оцинкованного листа.
Особенности
- Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
- Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
- Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
- Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
- Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.
ЦЕЛЬНОСВАРНАЯ СТАНИНА
Станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы.
Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)
Станок по всем осям оснащен квадратными линейными направляющими и каретками.
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z без потери точностных параметров.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)
За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

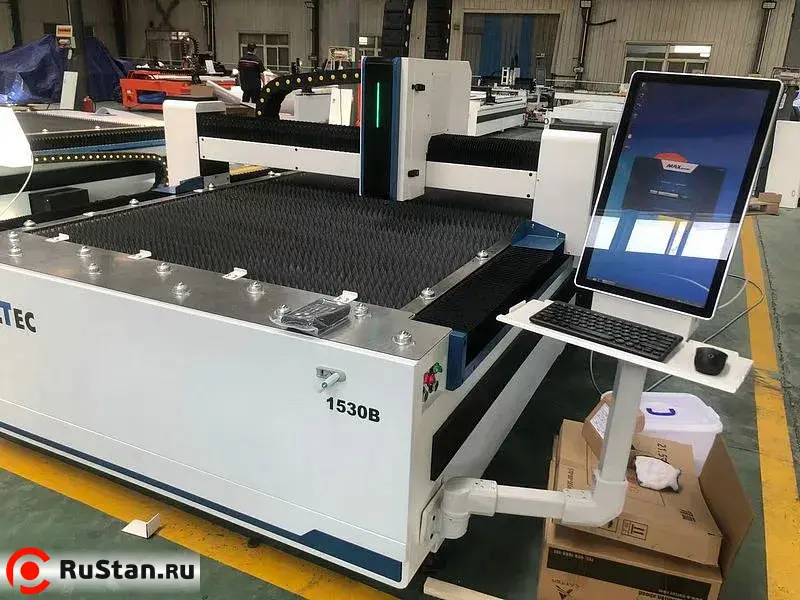

КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У
Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

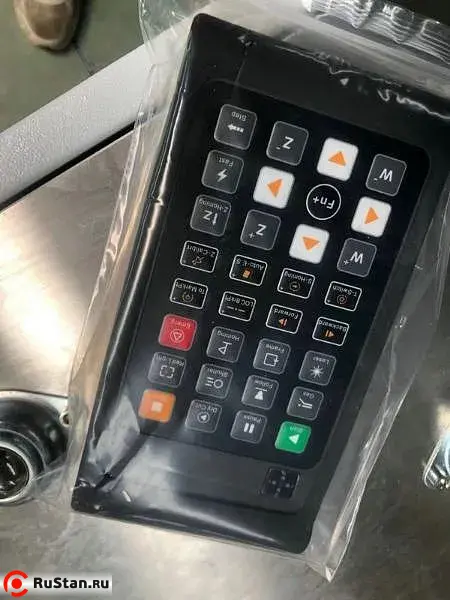

Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЛАЗЕРНЫЙ ИСТОЧНИК
Станок оснащен лазерным источником компании Raycus.
Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.

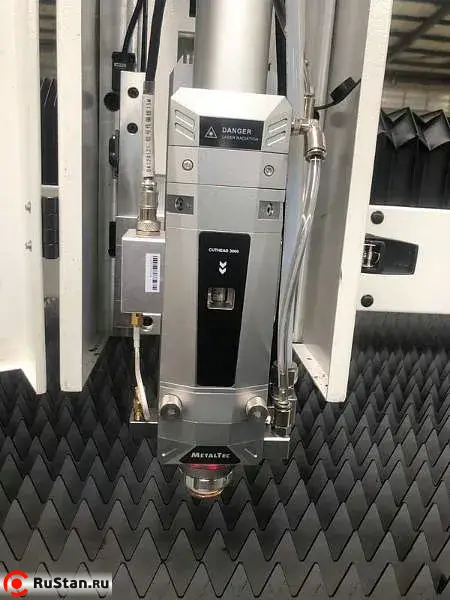

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS
Станок оснащён лазерной головкой с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки,
который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
Лазерная головка с системой автоматической фокусировки.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI / YASKAWA (ЯПОНИЯ)
Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT
Локализация для российского рынка.
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3
Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.
Функции определения и поддержания расстояния до поверхности листа в режиме реального времени;
Адаптация к любой режущей головке и насадке;
Сигнализирование при выходе за край заготовки или ударе о препятствие;
Поддержка функции поиска краев заготовки и т.д.
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI
Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

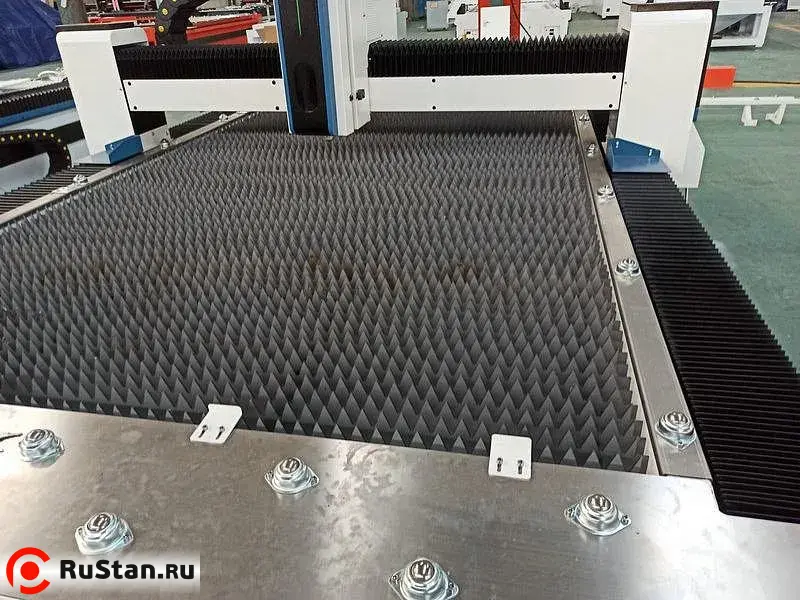

ИГОЛЬЧАТЫЙ СТОЛ
Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ. После выработки ресурса, ламели изготавливаются на станке.
Технические характеристики 1530S (3000W Raycus) |
|
|---|---|
| Характеристика | Значение |
| Рабочая зона (X x Y), мм | 1530 x 3050 |
| Вид охлаждения | Чиллер |
| Направляющие по осям X, Y, Z | HIWIN (Тайвань) (квадратного сечения) |
| Передача по осям X, Y | Двухприводные зубчатыe рейки YYC (Тайвань) |
| Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
| Датчик высоты | Автоматический |
| Система управления | CYPCUT |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Редуктор | SHIMPO - NIDEC (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Точность позиционирования, мм | ±0,03 |
| Точность повторного позиционирования, мм | ±0,02 |
| Ускорение до | 1G |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на станок | 2 года |
| Лазер | |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | BOCI/Raytools (Автофокусировка) |
| Производитель лазера | Raycus |
| Мощность лазера, Вт | 3000 |
| Длина волны лазера, мм | 1070 |
| Срок работы лазера, ч | До 100 000 |
| Гарантия на лазерный источник | 2 года |
| Двигатели | |
| Двигатели по осям X, Y, кВт | Серводвигатель FUJI (ЯПОНИЯ) 1квт |
| Двигатель по оси Z, кВт | Серводвигатель FUJI (ЯПОНИЯ) 0,4 |
| Резка | |
| Максимальная скорость резки, м/мин | до 30 |
| Максимальная скорость холостого хода, м/мин | до 100 |
| Минимальная ширина резки, мм | 0,12 |
| Габаритные размеры | |
| Длина, мм | 4400 |
| Ширина, мм | 2200 |
| Высота, мм | 1600 |
| Вес 1530S (3000W Raycus) , кг | 2700 |
Расходные материалы
| Расходники | Срок службы/ толщины |
|---|---|
| Защитная линза | 600 часов |
| Фокусная линза | 4-6 месяцев |
| Коллиматорная линза | 4-6 месяцев |
| Одинарное сопло 1 мм | 600часов SS/Al/Copper < 3мм |
| Двойное сопло 1 мм | 600часов MS < 4мм |
| Одинарное сопло 1,5 мм | 600 часов SS/Al/Copper 3-5мм |
| Двойное сопло 1,5 мм | 600 часов MS 4-8мм |
| Одинарное сопло 2 мм | 600 часов SS/Al/Copper > 5мм |
| Двойное сопло 2 мм | 600 часов MS > 8мм |
ПРИМЕРЫ РЕЗКИ
Стандартная комплектация 1530S (3000W Raycus)
- Мощность 3000W
- Стол 3050х1530 мм
- цельносварная станина
- Портал из авиационного алюминия
- Высокоточные линейные направляющие повышенной жесткости hiwin (тайвань)
- Высокопрецизионные шарико-винтовые пары TBI (тайвань)
- Косозубая рейка по осям х и у
- Планетарный прецизионный редуктор Shimpo-nidec (япония)
- Лазерный источник
- Лазерная головка BOCI
- Умкостный датчик высоты BSC 100 v.3
- Высокоточные серводвигатели Fuji / yaskawa (япония)
- Консоль управления + wifi пульт д/у
- Программное обеспечение Cypcut
- Промышленный чиллер Hanli
- Удаление отходов резки
- Стабилизатор напряжения
*Завод изготовитель оставляет за собой право на изменение конструкции и комплектующих не влияющих на качество и потребительские свойства товара.
