Настольный токарно-фрезерный станок JET BD-10DMA
335 326 руб.
с НДС - на 25.12.2024 г.
Модель: | JET BD-10DMA |
|
Артикул: | 50000960M |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
Настольный токарно-фрезерный станок JET BD-10DMA
Технические характеристики BD-10DMA |
|
---|---|
Характеристика | Значение |
Напряжение, В | 230 |
Диаметр обточки над станиной, мм | 250 |
Диаметр обточки над поперечным суппортом, мм | 140 |
Расстояние между центрами, мм | 555 |
Частота вращения шпинделя, об/мин | 125 - 200 |
Количество скоростей шпинделя, шт | 6 |
Конус шпинделя | МК-3 |
Диаметр проходного отверстия шпинделя, мм | 20 |
Диапазон продольной подачи, мм/об | 0,1 - 0,2 |
Количество продольных подач, шт | 2 |
Диапазон метрической резьбы, мм | 0,4 - 3 |
Количество метрических резьб, шт | 12 |
Дюймовая резьба, TPI | 10 - 44 |
Количество дюймовых резьб, шт | 8 |
Шаг ходового винта, мм | 2 |
Макс. размер резца, мм | 10 x 10 |

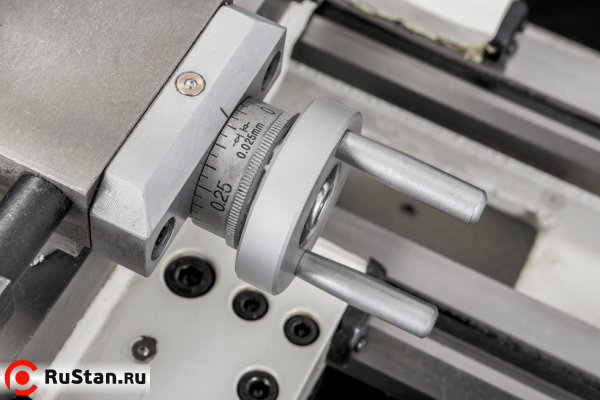

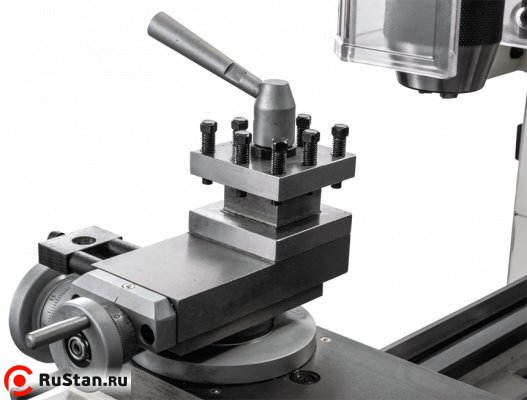

Ход поперечного суппорта, мм | 97 |
Ход верхнего суппорта | 74 |

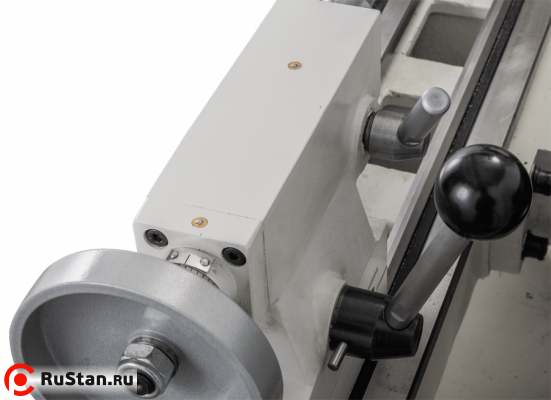

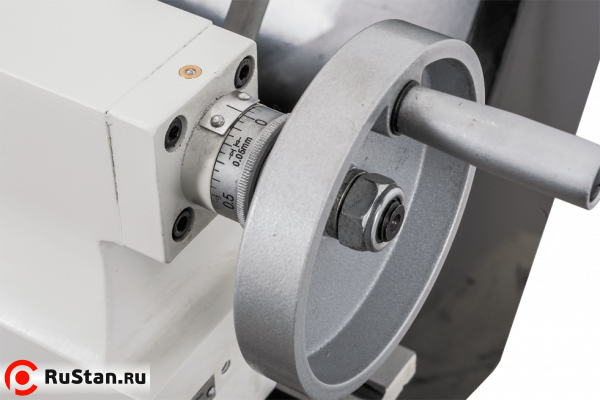

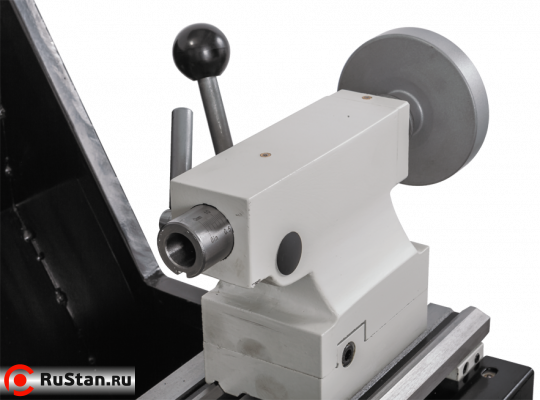

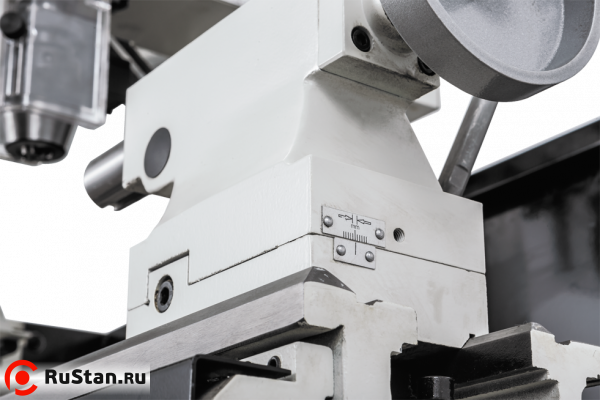

Пиноль задней бабки | МК-2 |

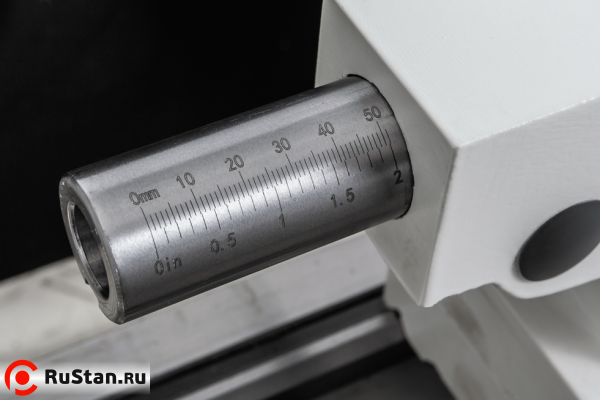

Ход пиноли задней бабки, мм | 50 |
Диаметр пиноли, мм | 30 |
Диапазон неподвижного люнета, мм | 6 - 40 |
Диапазон подвижного люнета, мм | 6 - 40 |
Расстояние между направляющими, мм | 135 |
Мощность двигателя, кВт | 0,55 |
Потребляемая мощность, кВт (S6 40%) | 0,7 |
Тип двигателя | Асинхронный |
Габаритные размеры (ДхШхВ), мм | 1100x600x860 |
Масса, кг | 181 |
Длина в упаковке, см | 116 |
Ширина в упаковке, см | 65 |
Высота в упаковке, см | 81 |
Масса в упаковке, кг | 211 |

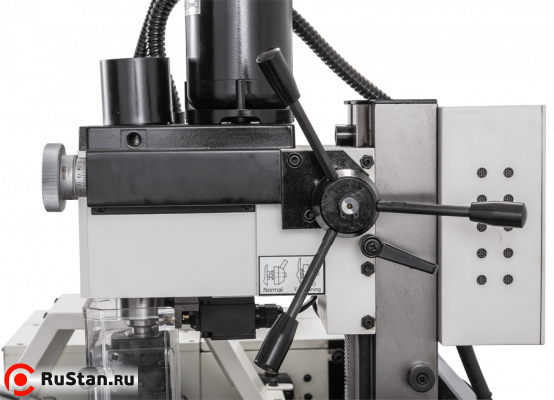

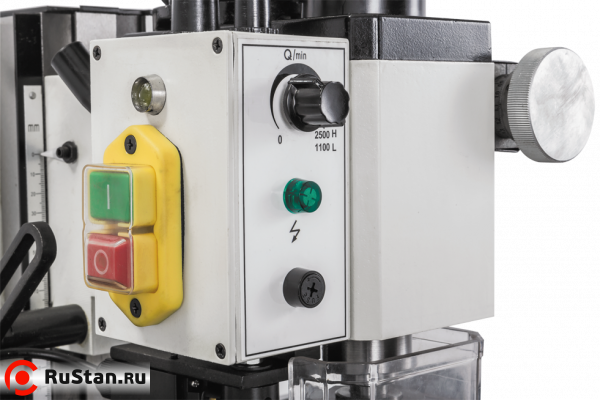

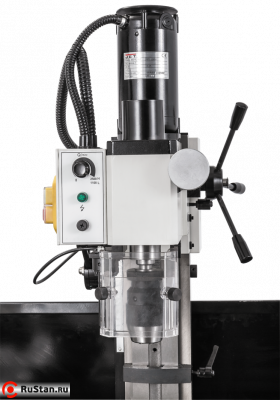

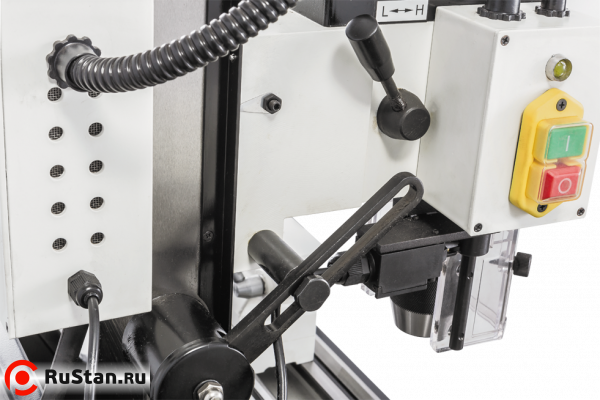

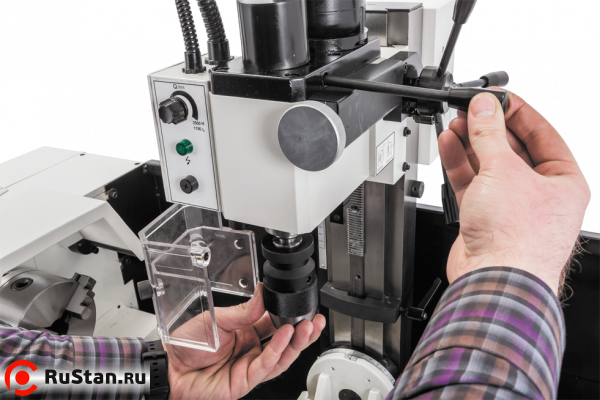

Фрезерная голова | |
Напряжение, В | 230 |
Максимальный диаметр сверления сталь, мм | 13 |
Максимальный диаметр сверления чугун, мм | 15 |
Максимальный диаметр торцевой фрезы, мм | 30 |
Максимальный диаметр концевой фрезы, мм | 16 |

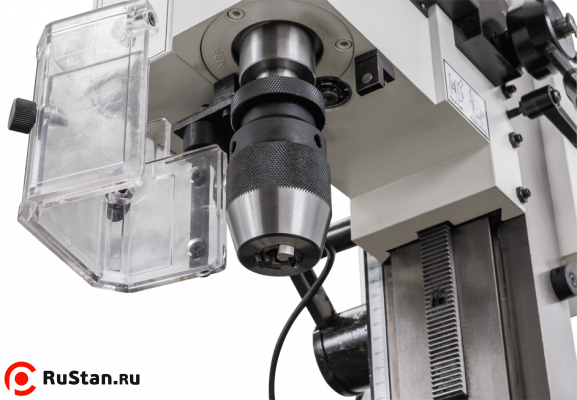

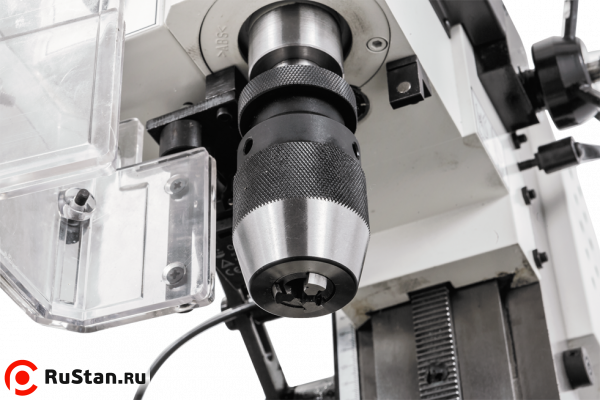

Сверлильный патрон, мм | 1-13 |
Частота вращения вертикального шпинделя, об/мин | 100-2500 |
Количество скоростей вертикального шпинделя, шт | плавно |
Диаметр пиноли, мм | 33 |
Шомпол | М12 |
Конус вертикального шпинделя | МК-2 |

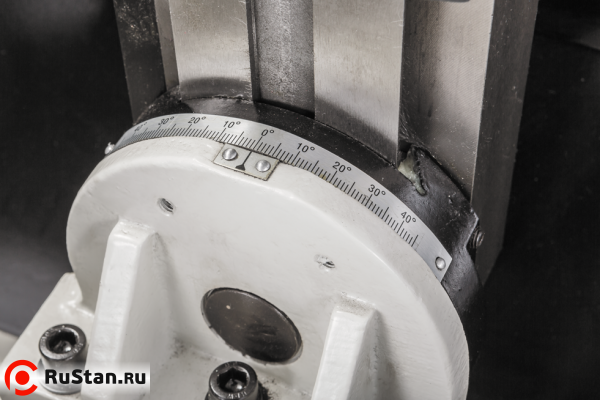

Диапазон поворота стойки (вправо/влево) | ±45° |
Расстояние от вертикального шпинделя до стола, мм | 270 |
Расстояние от вертикального шпинделя до стойки, мм | 167 |
Размер стола по оси X и Y, мм | 460x145 |

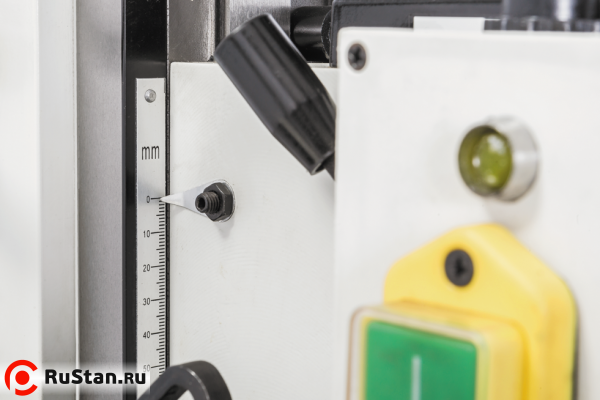

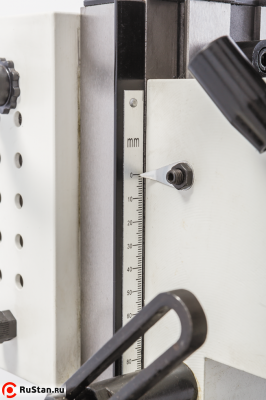

Ход головы по оси Z, мм | 180 |
Ширина Т-образного паза стола, мм | 12 |
Расстояние между пазами стола, мм | 45 |
Количество Т-образных пазов стола, шт | 2 |

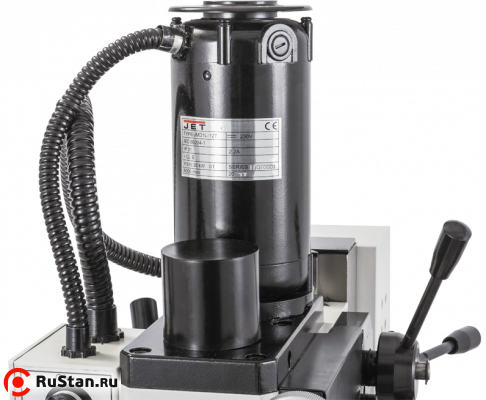

Тип двигателя | коллекторный |
Мощность вертикального двигателя, кВт | 0,5 |
Комплектация JET BD-10DMA
- Невращающийся центр МК-3
- Невращающийся центр МК-2

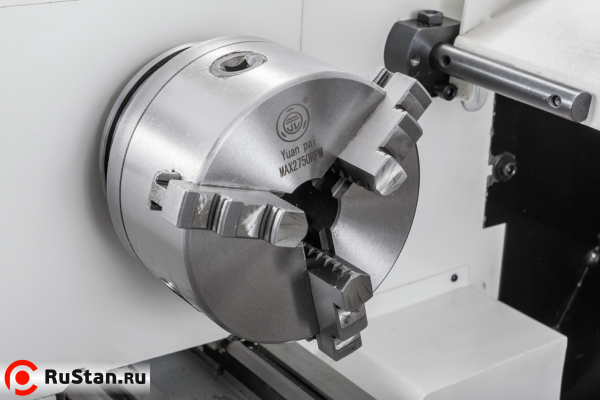

- 3-x кулачковый патрон 125 мм с обратными кулачками

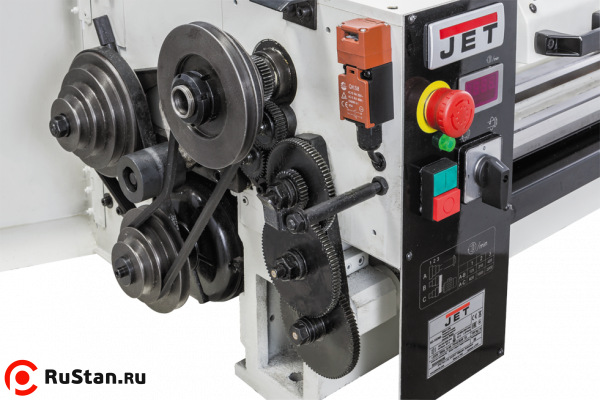

- Сменные шестерни 30/40/42/50/52/60/66/70/75/80T
- Масляный шприц
- Ключ для 3-х кулачкового патрона
- Набор инструмента для обслуживания станка
- Руководство по эксплуатации
- Сверлильный патрон
Комплектация за дополнительную плату
