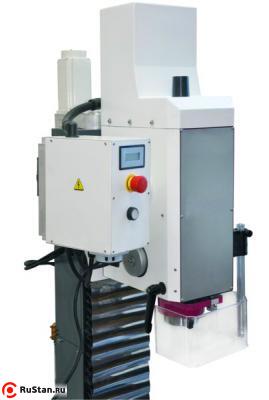

Фрезерный настольный станок BF46S CNC Pro с ЧПУ и ШВП предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Управление станком осуществляется при помощи числового программного управления ЧПУ.

Особенности конструкции

  • Управление по трем (3Х фрезерование) или четырем (4Х фрезерование) осям одновременно.

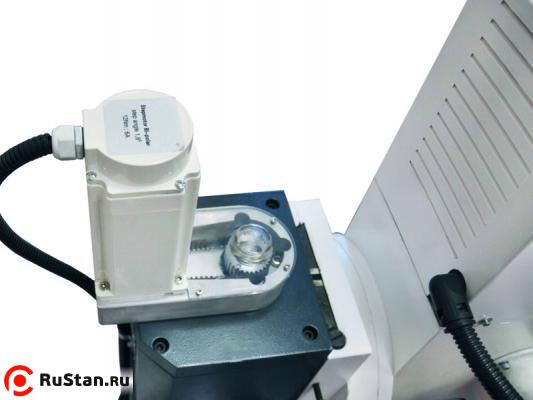

  • Шаговые двигатели с высоким крутящим моментом по всем трем осям.
  • Базовая модификация с ходовыми винтами скольжения с точностью позицирования 0,05 мм.
  • Модификация Pro с шариковыми ходовыми винтами скольжения HIWIN (Тайвань),
    точность позицирования 0,025 мм.
  • Управление от персонального компьютера (в комплект поставки не входит), подключение по USB.
  • Профессиональная система ЧПУ NCdrive XT производства компании 4CAM GmbH (Германия).
  • Автоматическое выполнение управляющих программ в G-кодах.
  • Жесткая коробчатая колонна, обеспечивающая отличную точность обработки.
  • Качественные роликоподшипники обеспечивают радиальное биение фланца шпинделя менее 0,009 мм.
  • Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
  • Ходовые винты по всем трем осям смонтированы на высококачественные шарикоподшипники.
  • Программное управление оборотами шпинделя.
  • Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью.
  • Защита направляющих на всех трех осях.

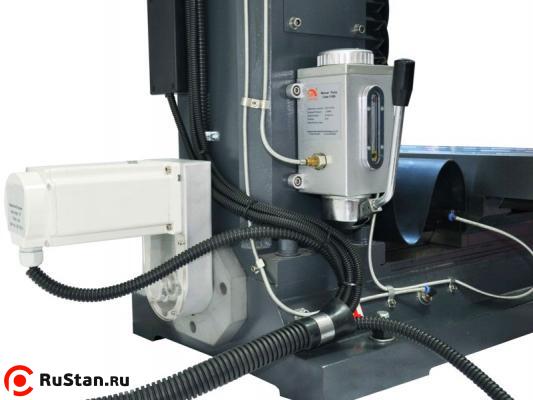

  • Центральная система смазки направляющих.
  • Линейная, круговая и спиральная интерполяции.

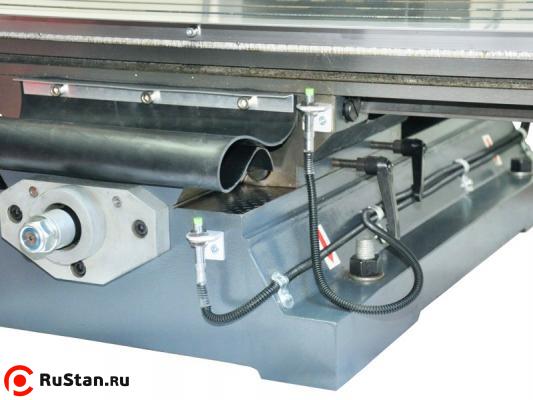

  • Индуктивные датчики конечного положения Autonics (Южная Корея).
  • Жесткая подставка под станок со столешницей из стали толщиной 6 мм эффективно гасит вибрации.
  • Встроенная сетевая розетка 220 В для удобного подключения ноутбука.
  • Большие возможности по очень хорошей цене.

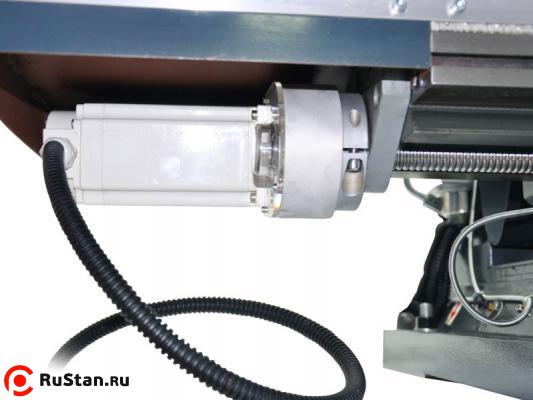

Отличия модификации Pro: Шариковые ходовые винты HIWIN по всем трем осям

Использование шариковых ходовых винтов взамен стандартных винтов скольжения позволяет в 2 раза повысить точность и скорость обработки на станке.

Станок имеет программное управление оборотами шпинделя, что позволяет в любой момент времени по команде управляющей программы включить/выключить шпиндель или установить требуемое число оборотов. Таким образом, для каждой конкретной операции обработки детали скорость вращения шпинделя будет оптимальной. Это значительно повышает качество обработки деталей, особенно из цветных металлов и пластиков. Работать с программно управляемым шпинделем намного проще и удобнее, чем при ручном управлении.


Технические характеристики BF46S CNC Pro

Характеристика Значение
Электропитание
Общая потребляемая мощность 3,7 кВт 220 В ~50 Гц
Привод шпинделя 2,2 кВт
Шпиндель
Конец шпинделя ISO 40
Число оборотов шпинделя 200 - 3100 об/мин
Зажимная штанга М16
Максимальный диаметр торцевой фрезы, мм 80
Максимальный диаметр концевой фрезы, мм 32
Вылет оси шпинделя, мм 260
Координатный стол
Размер стола, Д х Ш 850 х 240 мм
Расстояние шпиндель-стол 80 - 570 мм
Размер Т-пазов, ширина / количество / между 18 мм / 3 / 80 мм
Перемещения
Ось X 500 мм
Ось Y 260 мм
Ось Z 500 мм
Подача по осям
Рабочая подача (оси X, Y, Z) 1200 мм/мин
Точность
Повторяемость 0,020 мм
Позиционирование 0,025 мм
Габаритные размеры
ДхШхВ 1260х1060х2240 мм
Масса BF46S CNC Pro станка 680 кг
