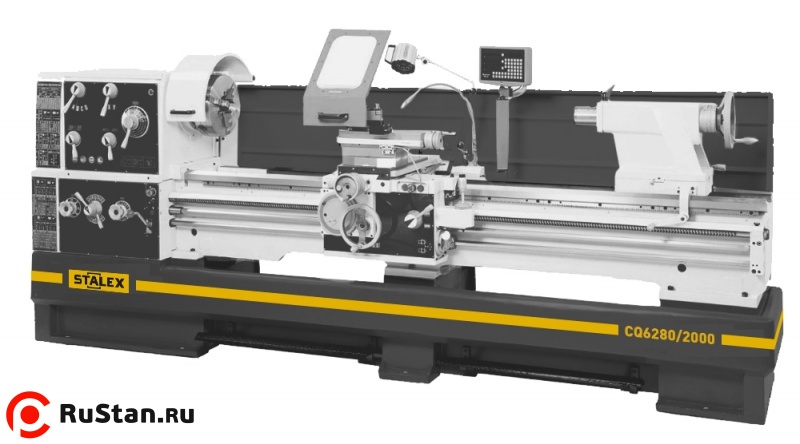

Станок токарно-винторезный STALEX CQ6280/2000
Код товара:
41499
Нет в наличии
3 870 900 руб.
с НДС - на 24.11.2024 г.
| Модель: |  |
STALEX CQ6280/2000 |
| Артикул: | |
CQ6280/2000 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Токарно-винторезный станок STALEX CQ6280 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности CQ6280/2000
- Монолитная станина станка;
- Массивная конструкция станка, расстояние между направляющими 400 мм;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Толчковый режим работы шпинделя;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов;
- СЕ комплектация;
- Электрокомпоненты Siemens.
Технические характеристики STALEX CQ6280/2000 | |
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | 800 мм |
| Макс. Ø вращения (съемный мостик) | 1035 мм |
| Ø обточки над поперечным суппортом | 570 мм |
| Расстояние между направляющими | 405 мм |
| Длина съемного мостика | 250 мм |
| Расстояние между центрами | 2000 мм |
| Рабочая длина продольного точения | 1850 мм |
| Частота вращения шпинделя, 16 | 25-1600 об/мин |
| Конус шпинделя | Ø113 1:20 MT-7 |
| Торец шпинделя | D1-8 |
| Патрон 3-х кулачковый | 315 мм |
| Проходное отверстие шпинделя | 105 мм |
| Продольная подача,25 | 0,044-1,48 мм/об |
| Поперечная подача,25 | 0,022-0,74 мм/об |
| Метрическая резьба, 54 | 0,45-120 |
| Дюймовая резьба, 44 | 7/16-80 TPI |
| Питчевая резьба, 42 | 7/8-160 DP |
| Модульная резьба, 46 | 0,25-60MP |
| Резьба ходового вала | 40 мм х2 TPI |
| Максимальный размер инструмента | 25х25 мм |
| Ускор. перем. продольного суппорта | 4,5 м/мин |
| Ускор. перем. поперечного суппорта | 1,9 м/мин |
| Ход поперечного суппорта | 420 мм |
| Ход верхнего суппорта | 230 мм |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки | 235 мм |
| Диаметр пиноли задней бабки | 90 мм |
| Мощность главного привода | 7,5 кВт |
| Потребляемая мощность | 11,0 кВт |
| Мощность насоса СОЖ | 0,13 кВт |
| Мотор ускоренного перемещения | 0,37 кВт |
| Габаритные размеры | 3710x1140x1910 |
| Масса STALEX CQ6280/2000 нетто/брутто | 3455/4005 кг |
Комплектация CQ6280/2000
- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель
- 4-х кулачковый патрон с независимыми кулачками Ø400 мм
- Планшайба Ø 450 мм
- Подвижный люнет Ø20-130 мм
- Неподвижный люнет Ø20-190 мм
- Невращающийся центр МТ-5
- Переходная втулка МТ-5
- Защитный экран патрона с концевым выключателем
- УЦИ по трем осям
- Вал управления с регулируемыми кулачками (откл.продольной подачи)
- Ускор.перемещение по оси Х
- Концевой упор продольного перемещения
- Регулируемые опоры станины
- Поддон для сбора стружки
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Инструкция по эксплуатации и деталировка с сертификатом СЕ
- Инструмент для обслуживания в инструментальном ящике
- Сертификат точности
