Универсальный фрезерный станок PROMA FHV-50PD с УЦИ
1 340 325 руб.
с НДС - на 24.12.2024 г.
Модель: | PROMA FHV-50PD |
|
Артикул: | 25330051 |
|
Производитель: | PROMA (Чехия) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
-
Документы
-
Видео
- Комментарии
- Отзывы

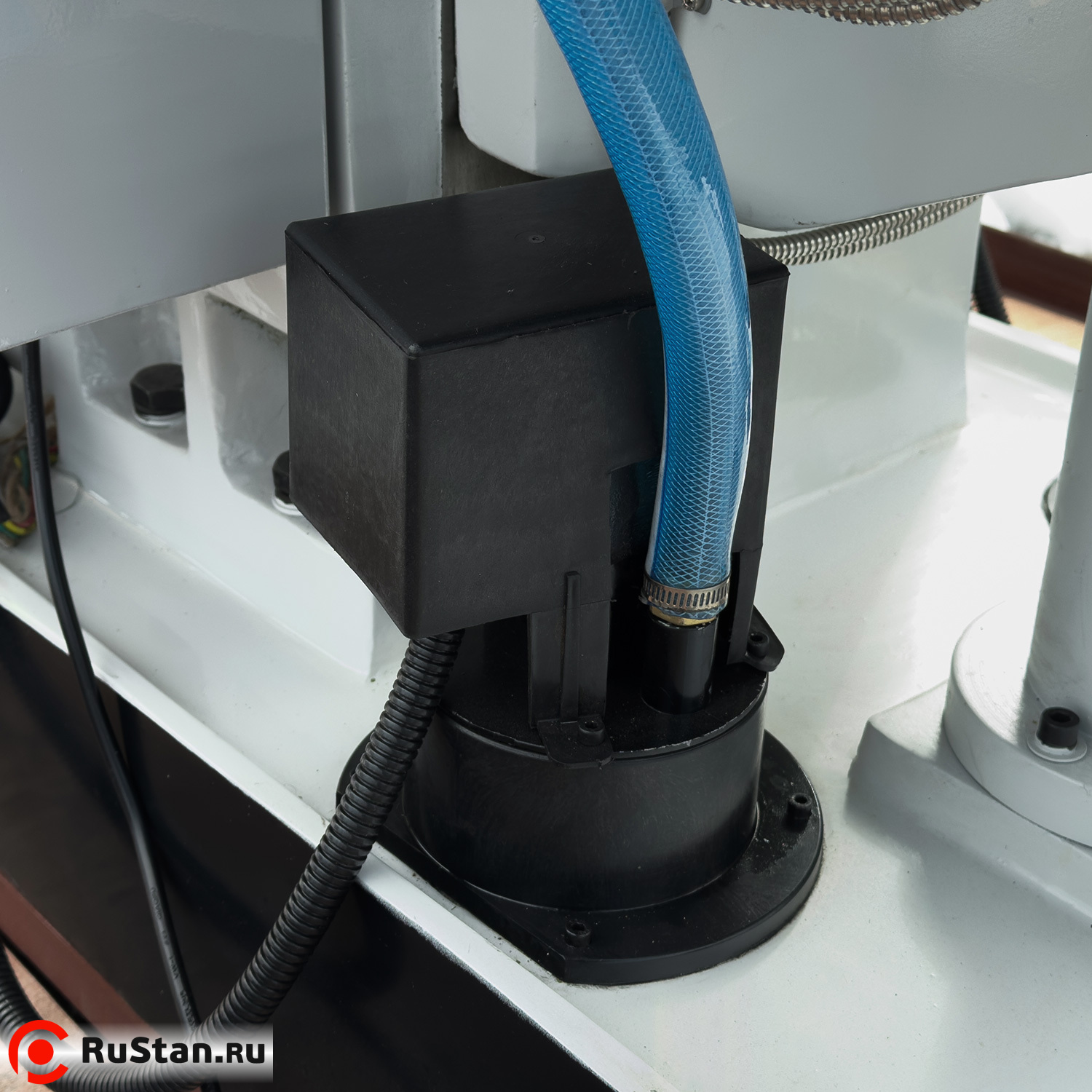

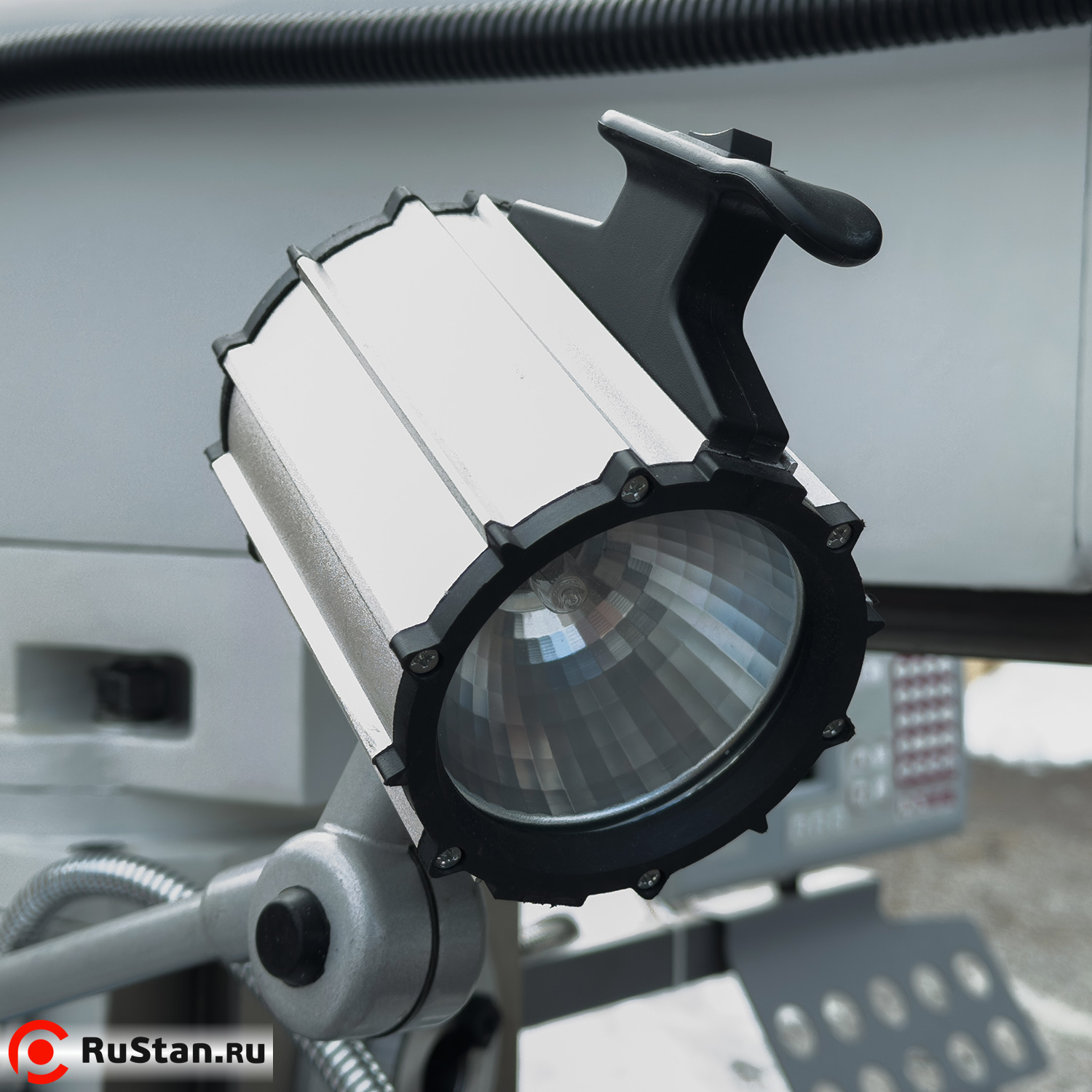

Вертикальный фрезерный станок PROMA FHV-50PD с УЦИ предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских. В данной модели установлено рабочее освещение, устройство цифрового измерения по двум осям, автоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.
На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.
Технические характеристики фрезерного станка PROMA FHV-50PD |
|
---|---|
Название | Значение |
Напряжение, В | 400 |
Потребляемая мощность, Вт | 1500 |
Макс. диаметр сверления, мм | 50 |
Макс. диаметр горизонтальной фрезеровки, мм | 100 |
Макс. диаметр вертикальной фрезеровки, мм | 25 |

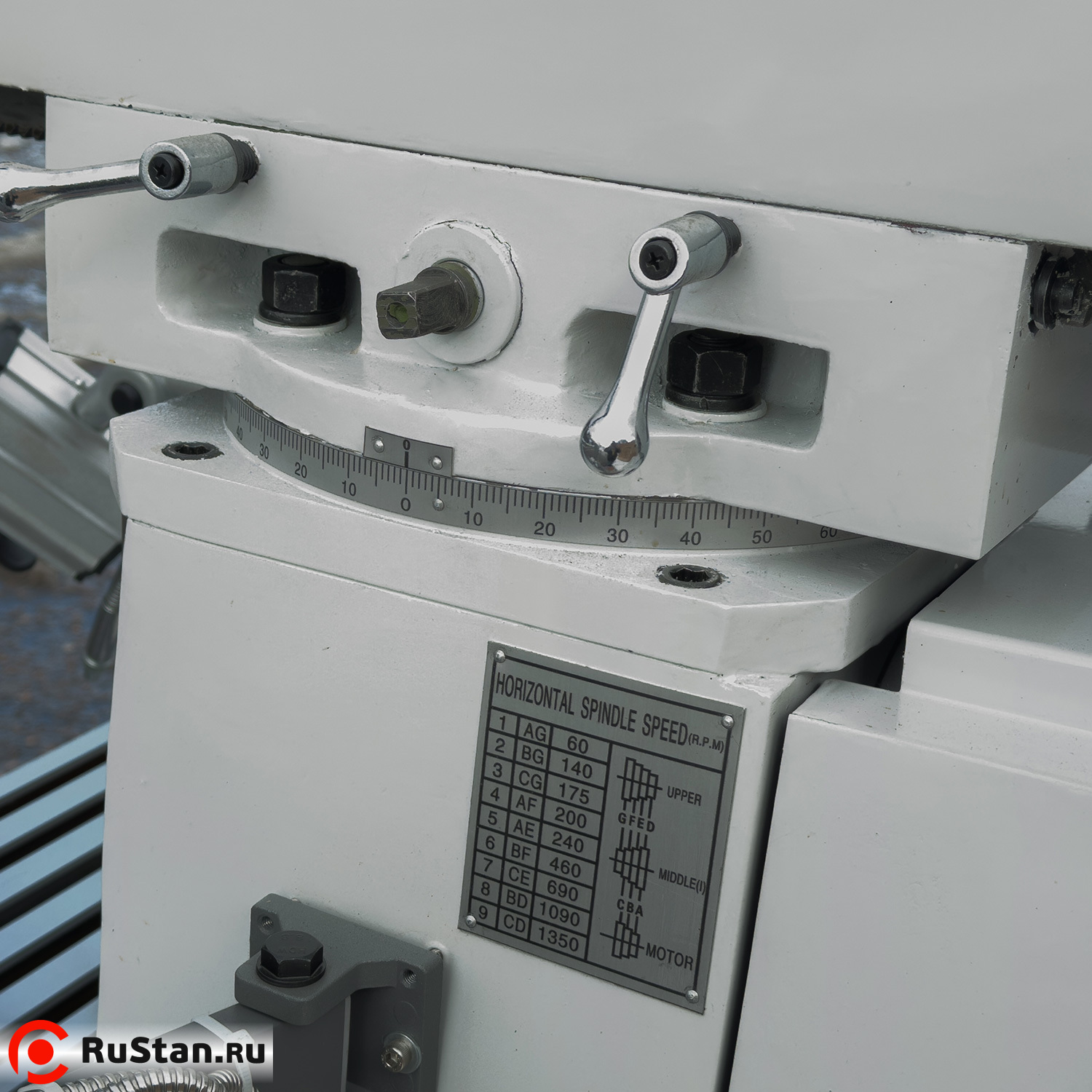

Диапазон оборотов горизонтального шпинделя, об/мин / ст. | 60-1350 / (9 ) |
Диапазон оборотов вертикального шпинделя, об/мин / ст. | 115-1750 / (8) |
Угол наклона фрезерной головки, градусов | ± 60 |
Размер стола, мм | 800х240 |
Размер основания, мм | 400х635 |
Конус шпинделя | Мк4 |
Поперечный ход стола, мм | 210 |
Продольный ход стола, мм | 380 |
Ход шпинделя, мм | 120 |

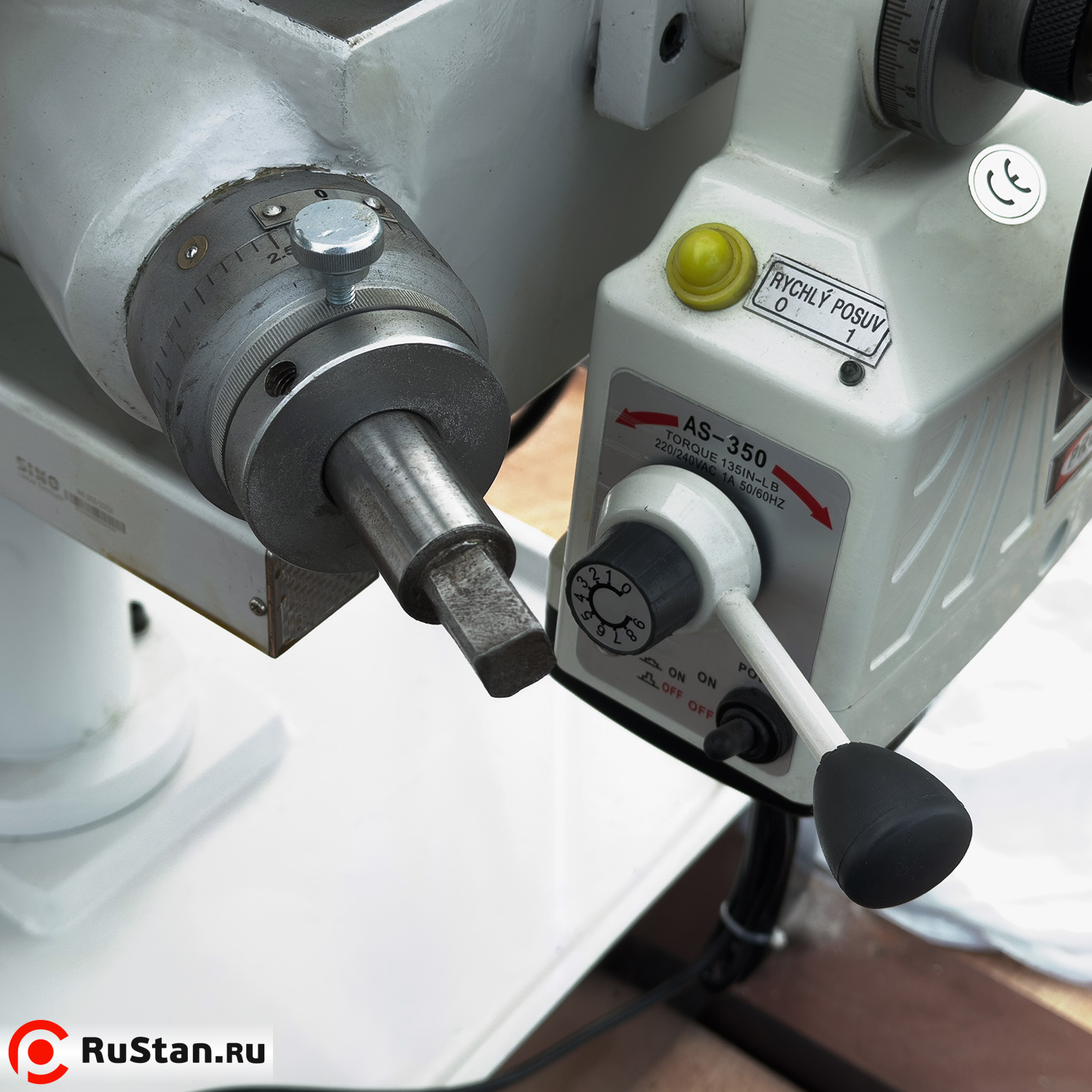

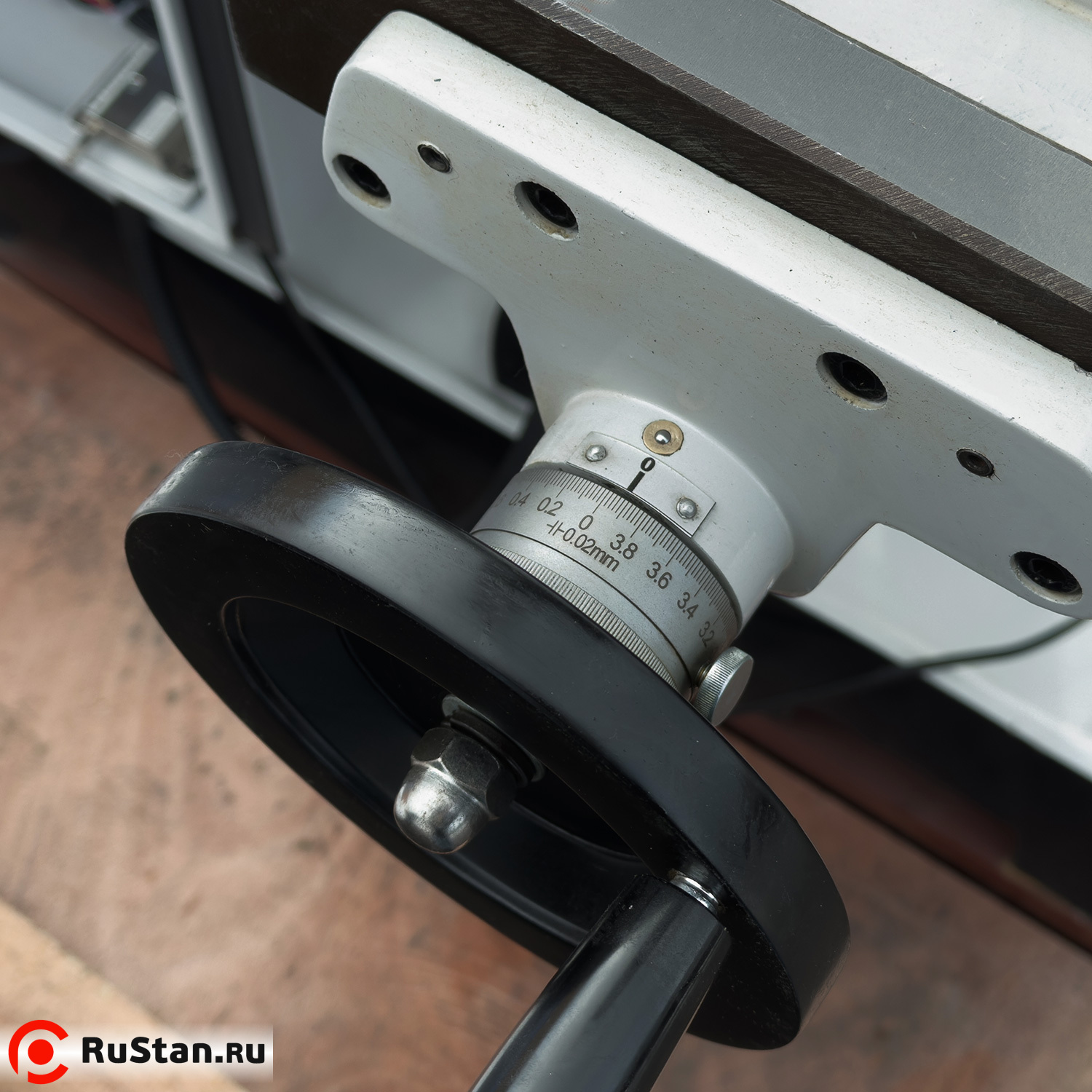

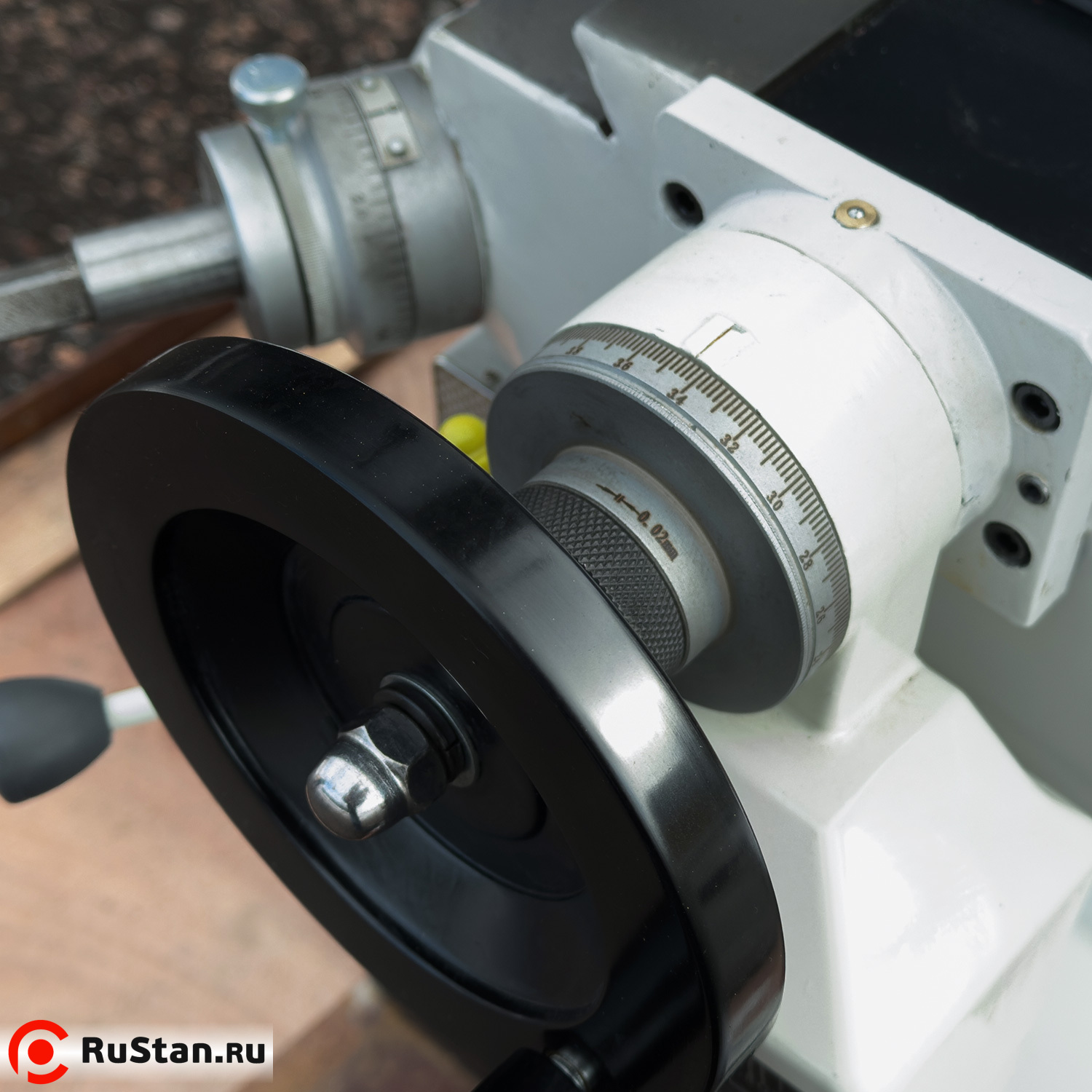

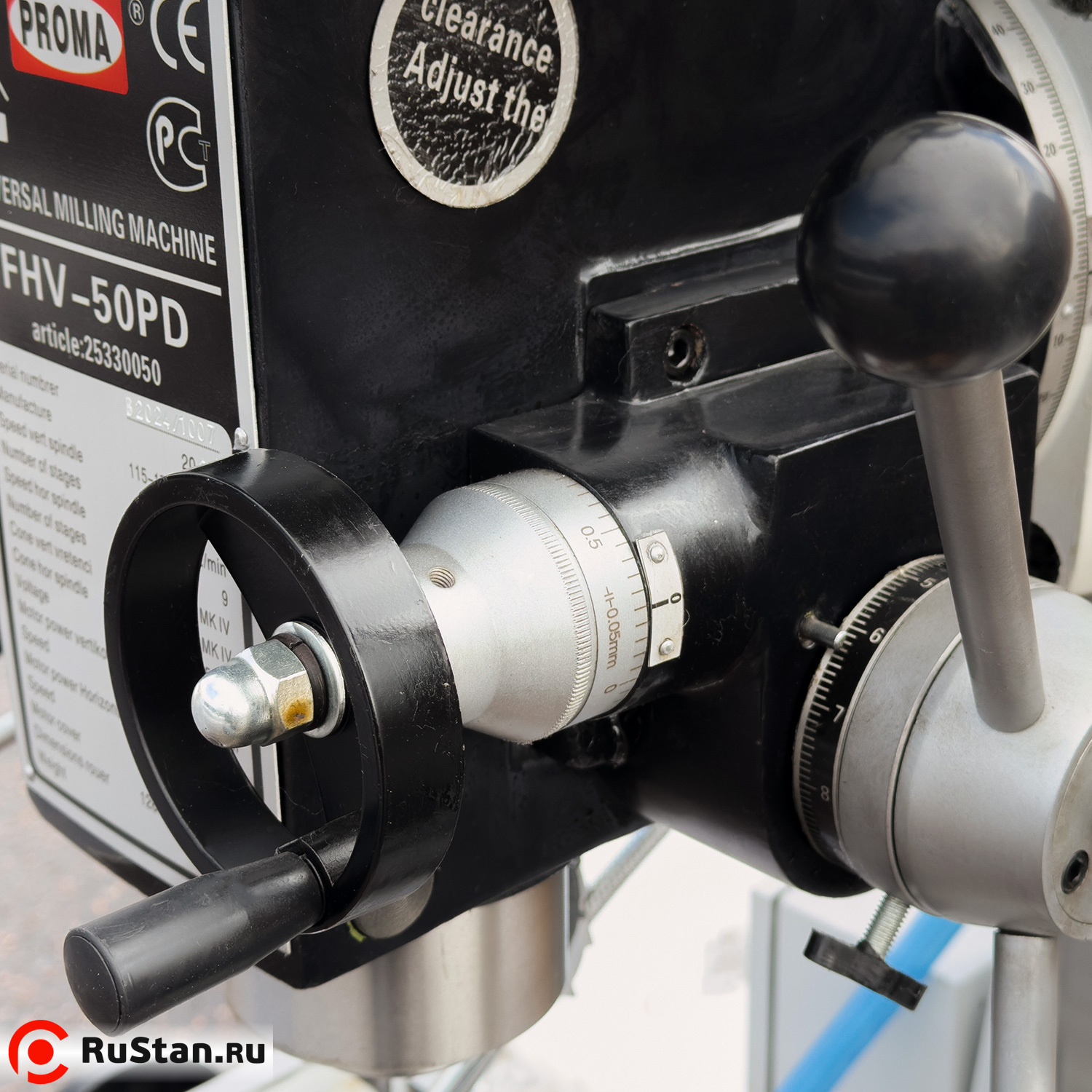

Автоподача продольная, мм/мин. | 24-720 |
Ход шпинделя, мм | 120 |
Расстояние от вертикального шпинделя до стола, мм | 80-435 |
Расстояние от вертикального шпинделя до станины, мм | 260-540 |
Расстояние от горизонтального шпинделя до стола, мм | 30-210 |
Одно деление нониуса – продольный ход, мм | 0,02 |
Одно деление нониуса – поперечный ход, мм | 0,02 |
Одно деление нониуса – тонкая подача шпинделя, мм | 0,02 |
Т-образный паз стола, мм | 14 |
Габариты, мм | 1280х1100х1920 |
Масса, кг | 700 |

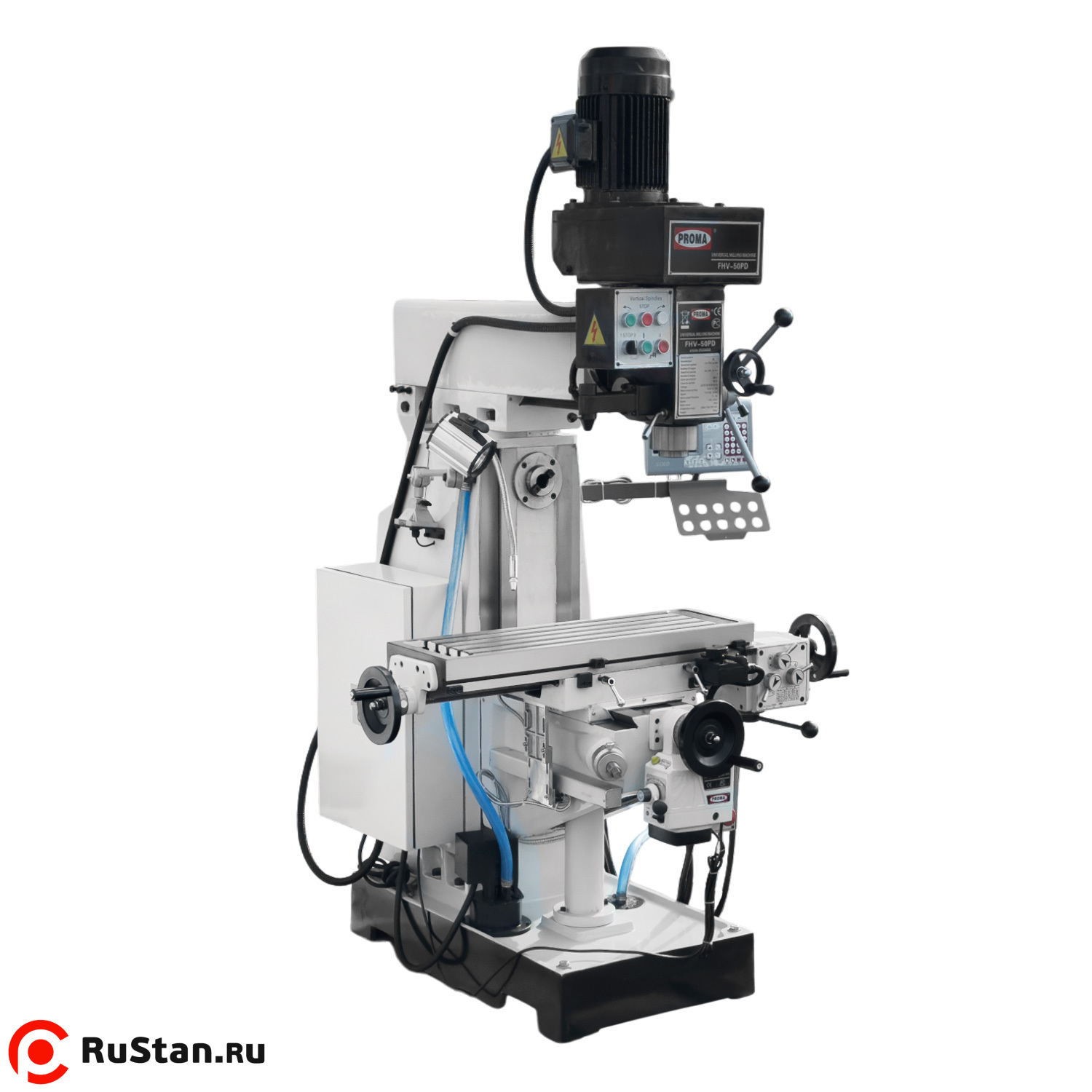

Основные узлы и детали
- Основание.
- Частотный преобразователь поперечной подачи стола.

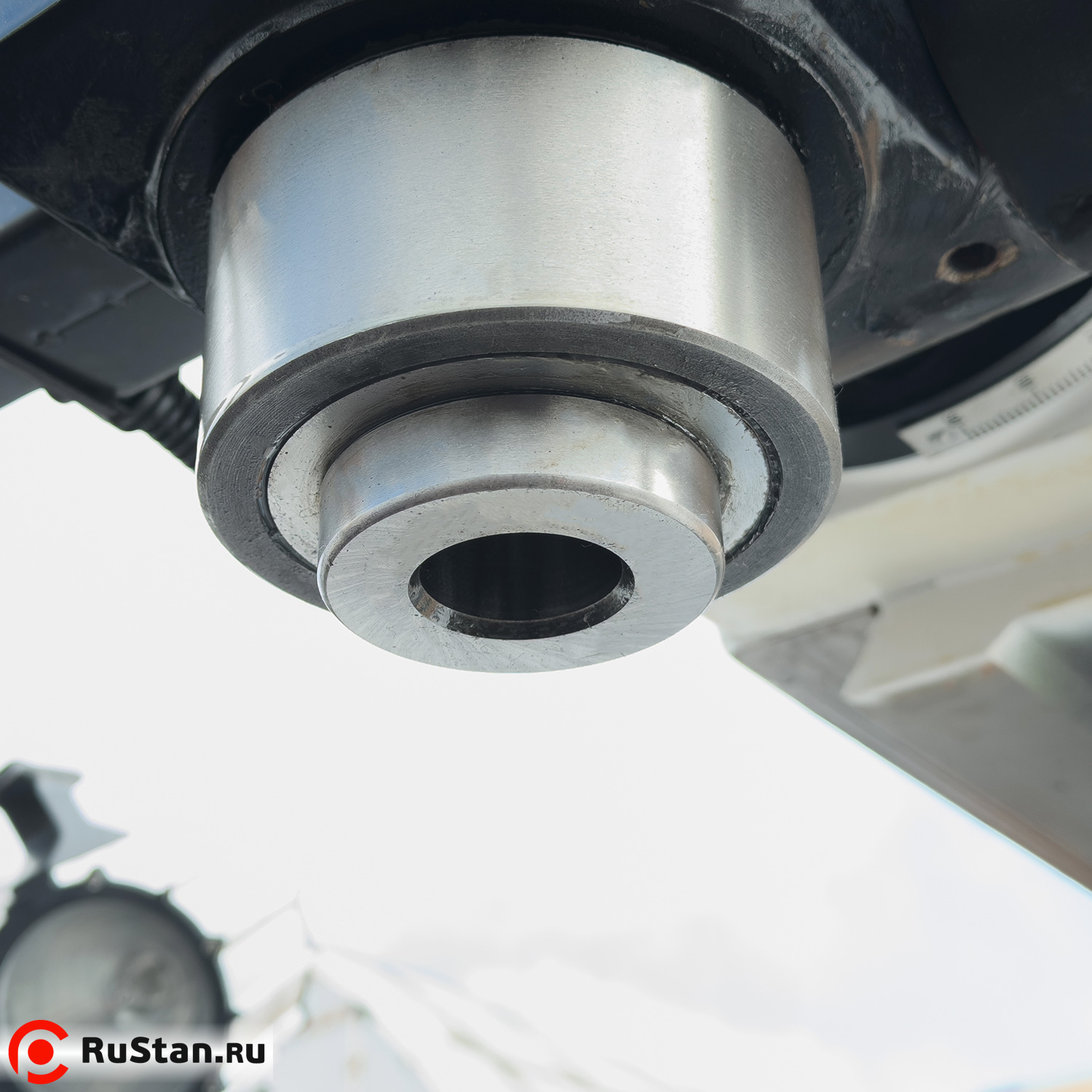

- Шпиндельная головка.

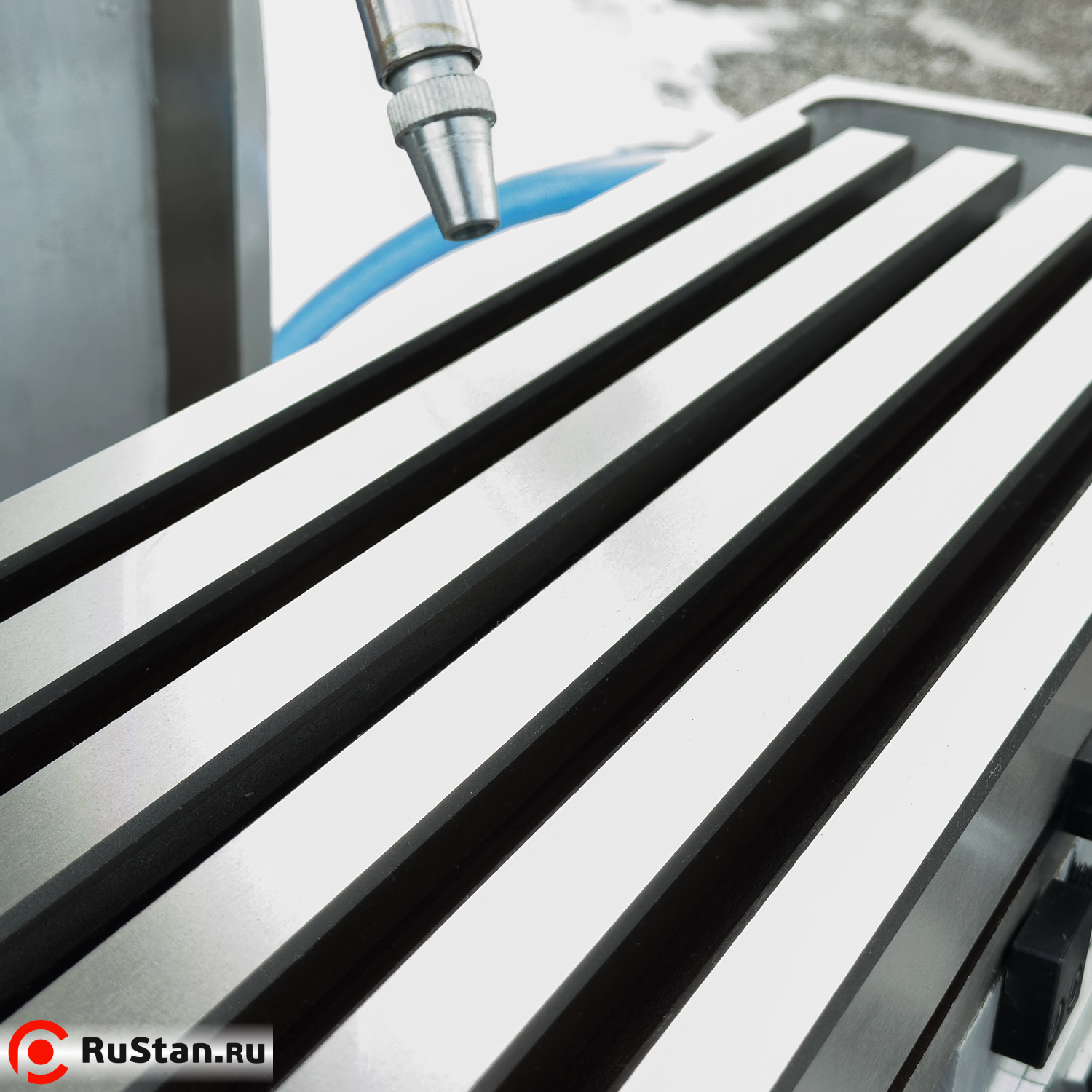

- Стол.

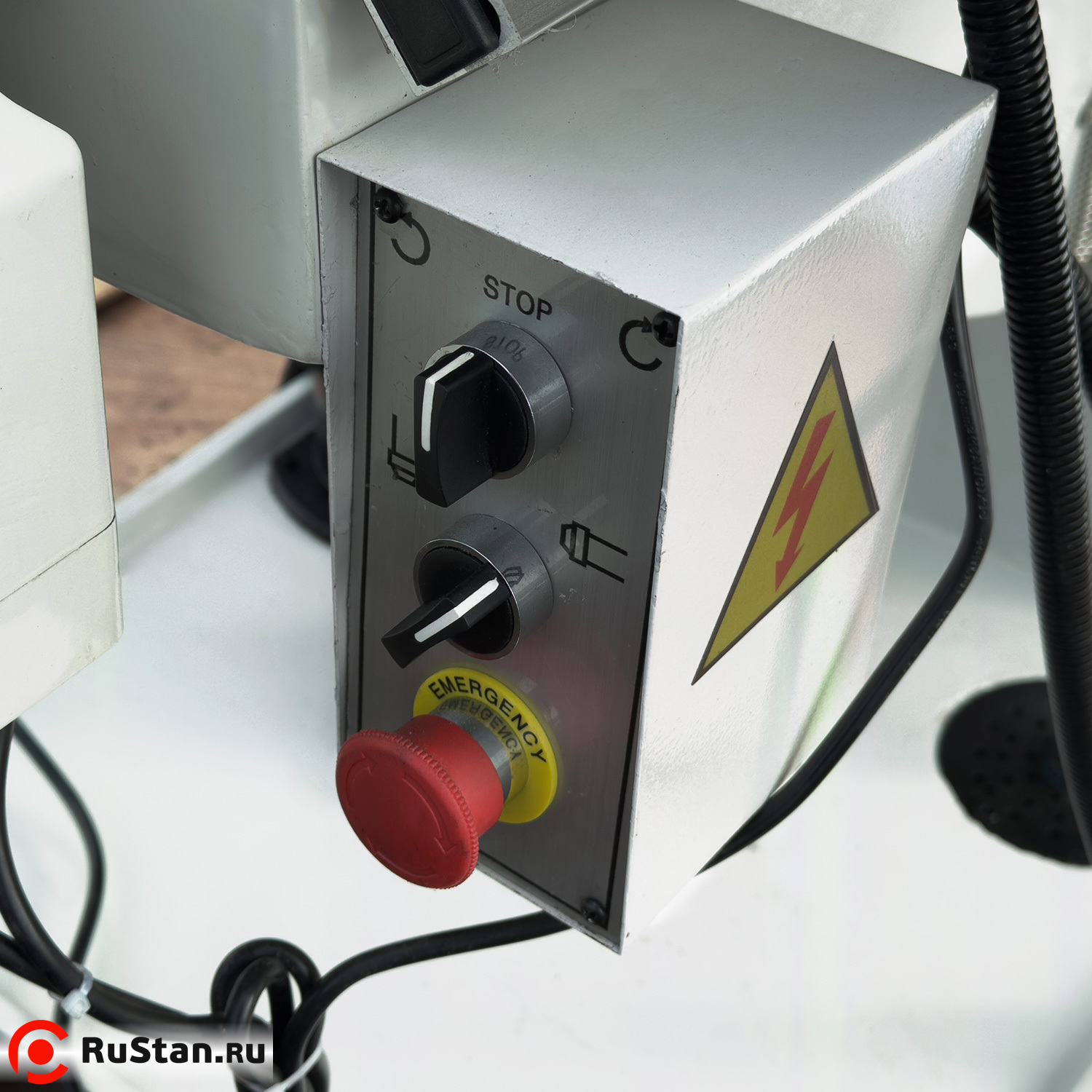

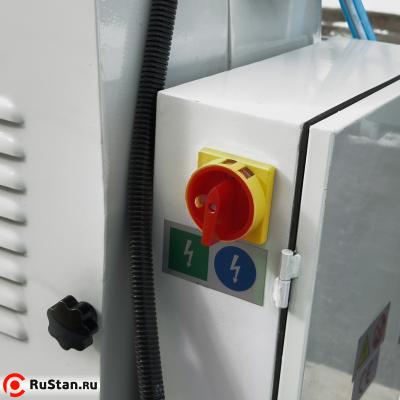

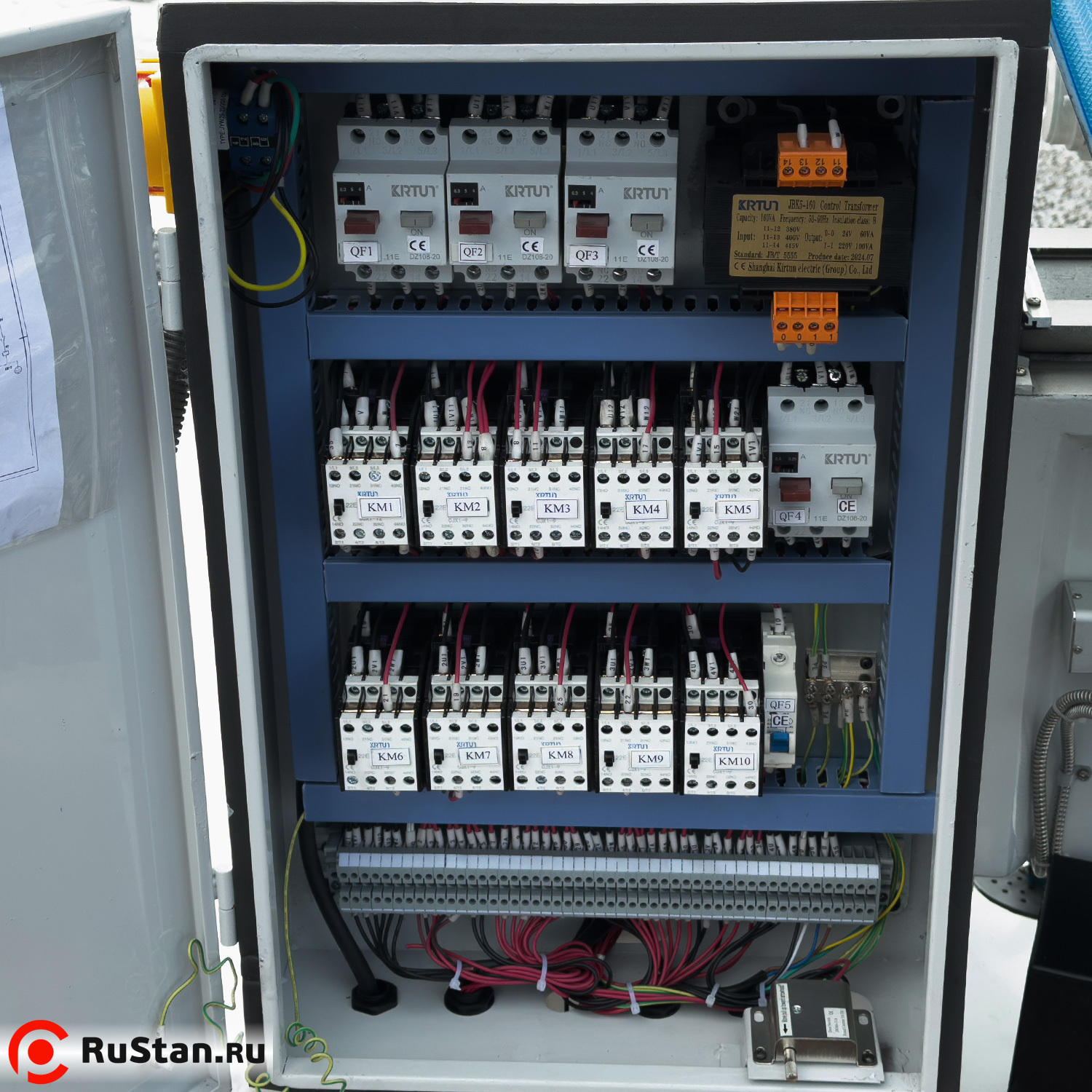

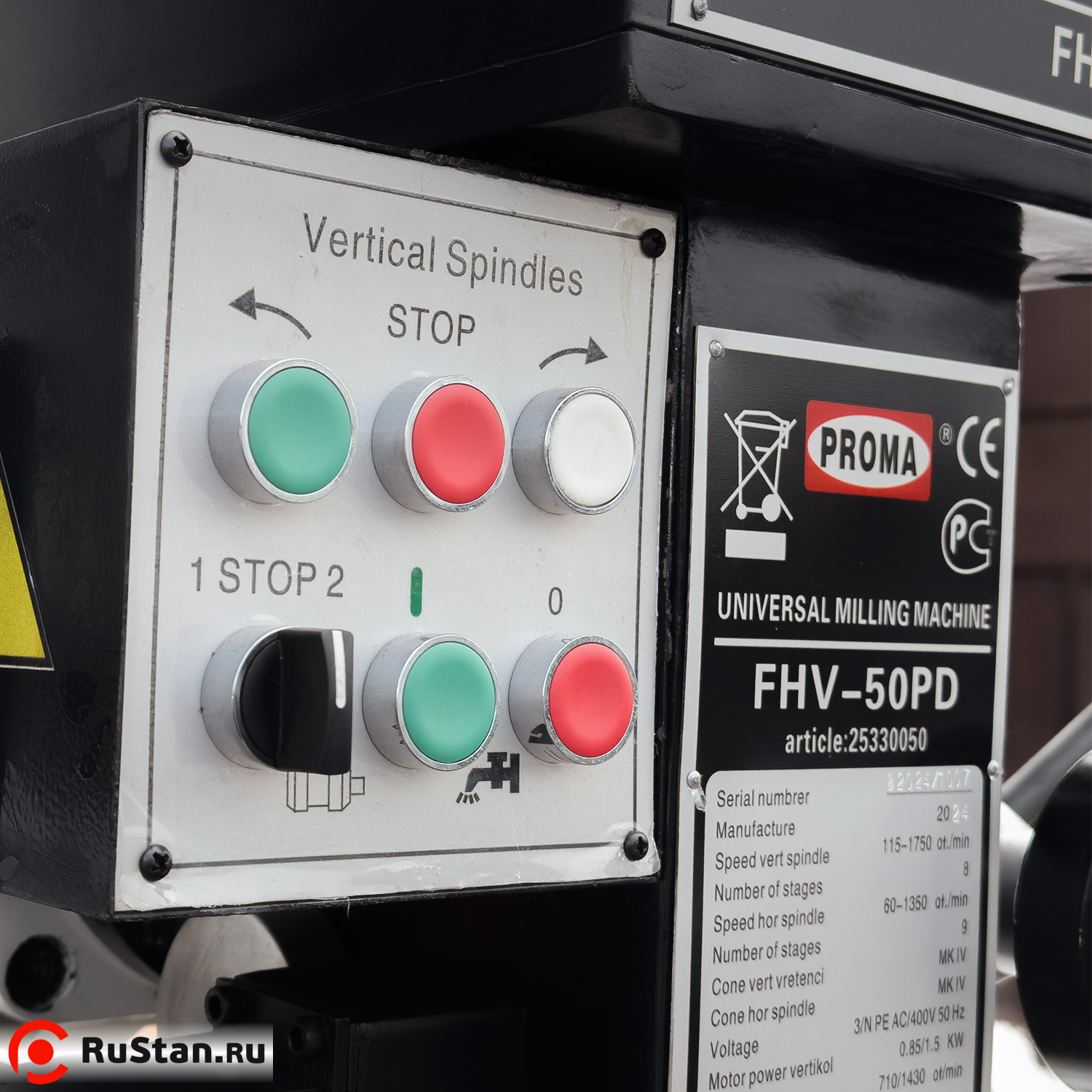

- Пульт управления.

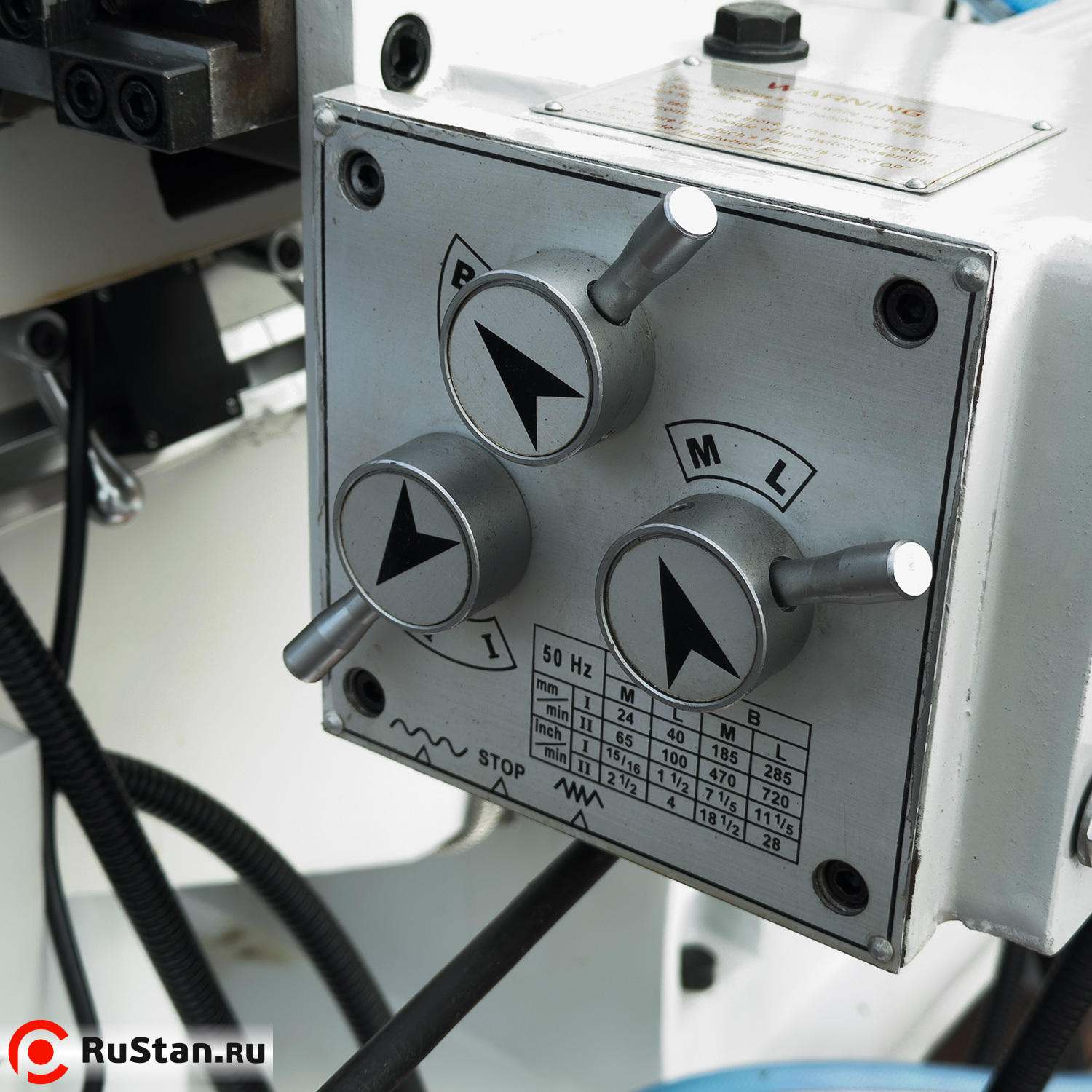

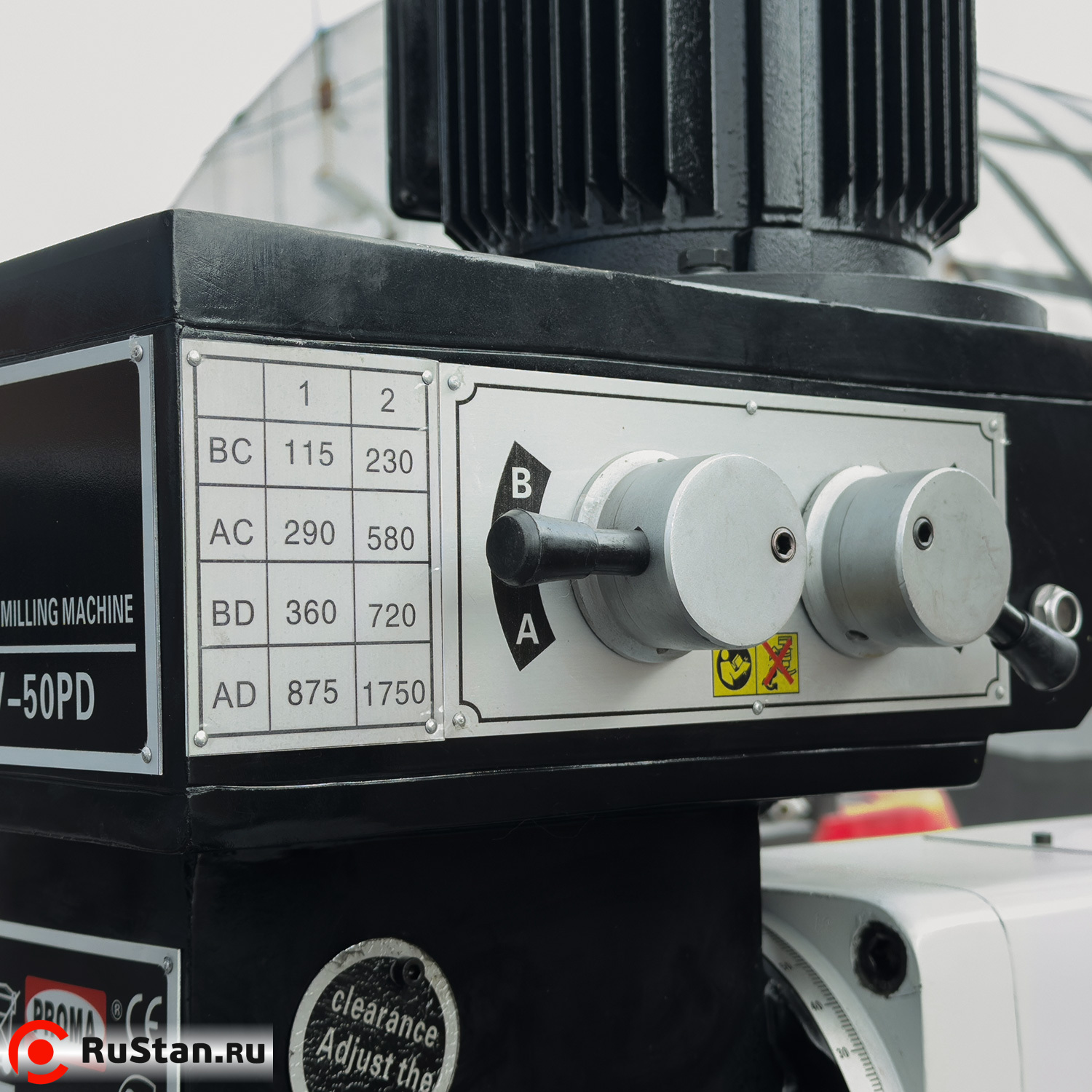

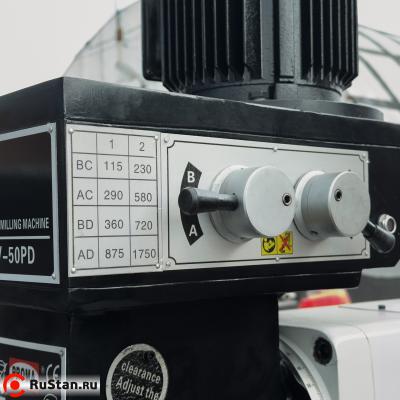

- Коробка скоростей вертикального шпинделя.
- Электродвигатель привода вертикального шпинделя.
- Хобот.

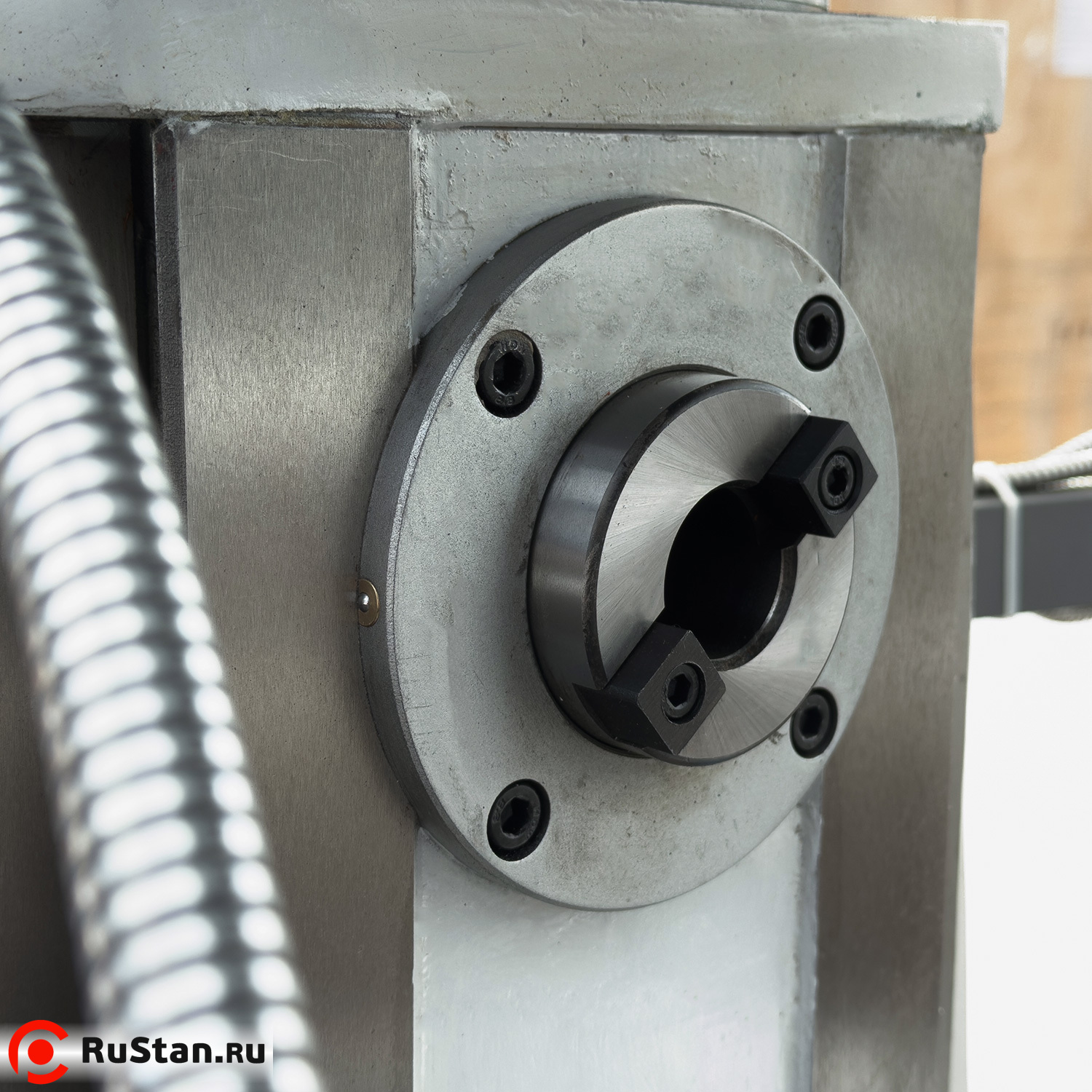

- Горизонтальный шпиндель.
- Пульт управления считывающих устройств.
- Станина.
- Коробка продольной подачи стола.
- Консоль.
Фрезерный станок FHV-50PD состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 3, основание 1 и консоль 13.
Базой станка является станина 11, жестко закрепленная к основанию 1. По вертикальным направляющим станины движется консоль 13 ( ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки ( подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 ( подача по оси X). Спереди консоли смонтирован частотный преобразователь поперечной подачи стола. На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 2. Фрезерная головка наклоняется вправо- влево ±60?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

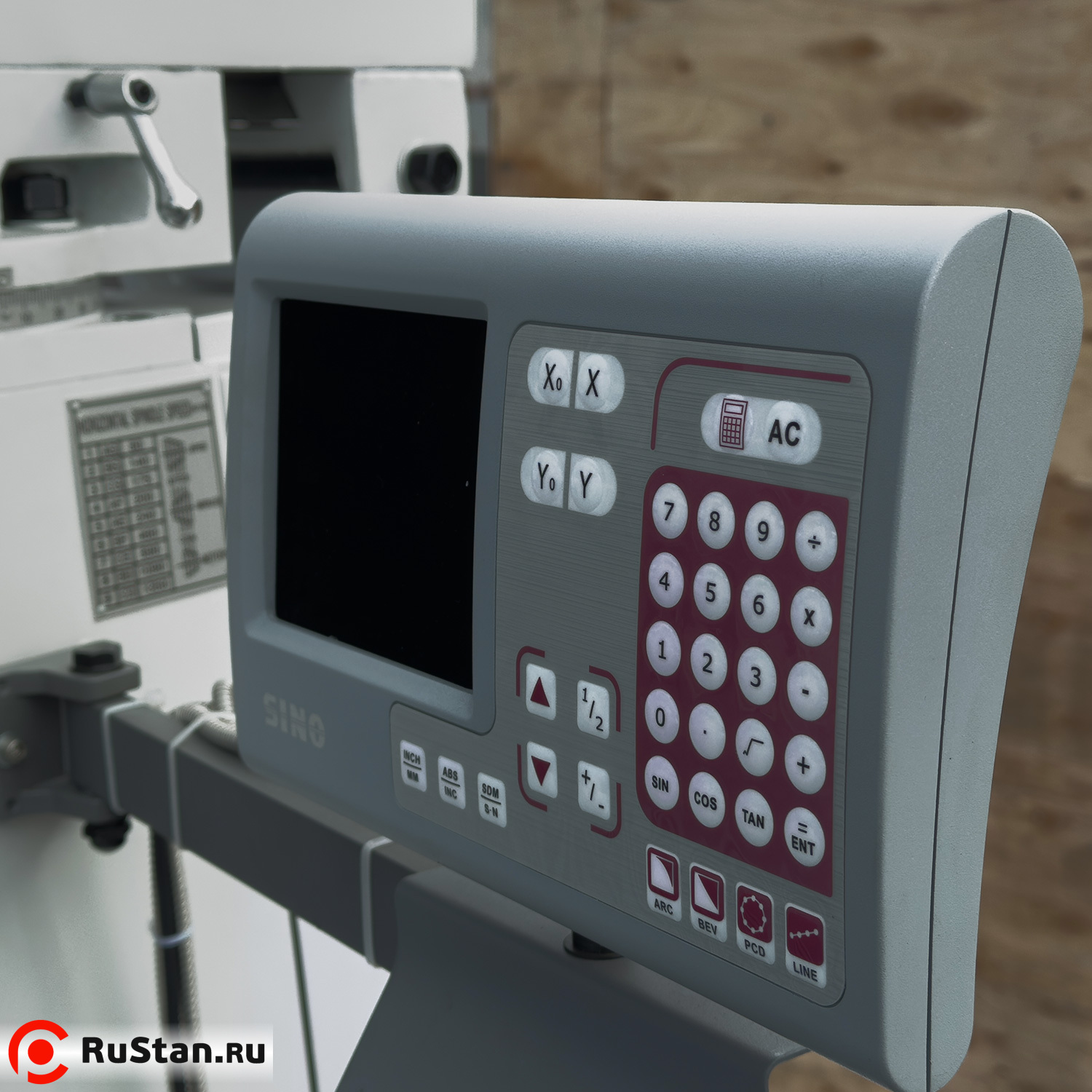

Фрезерный станок FHV-50PD оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 10.
Комплект поставки
- Оправка для патрона MK 4 В18 - 1 шт.
- Оправка расточная - 1 шт.
- Патрон сверлильный 1-16 В18 - 1 шт.
- Штурвал подачи стола - 2 шт.
- Штурвал тонкой подачи шпинделя - 1 шт.
- Рукоятка консоли - 1 шт.
- Ручки для перемещения пиноли шпинделя - 3 шт.
- Ручка для штурвала тонкой подачи шпинделя - 1 шт.
- Штанга М14х420 и М14хх290 для крепления инструмента - 2 шт.
- Оправка горизонтального шпинделя L 395 O 22 и 27 мм - 2 шт.
- Защитный экран - 1 шт.
-
Инструмент
- Ключ сверлильного патрона - 1 шт.
- Ключ торцевой шестигранный 5 мм - 1 шт.
- Ключ рожковый 21х24 - 1 шт.
- Клин для снятия инструмента - 1 шт.
- Патрон цанговый с цангами 4,5,6,8,10,12,16 мм - комплект
- Инструкция по эксплуатации
