Трубогибочный станок ИВ3429М предназначен для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик минимальным радиусом гиба 1,5 диаметра трубы, максимальный радиус гиба 500 мм.

Машина трубогибочная с механическим приводом оснащена электронным блоком управления с возможностью программирования угла гиба. Станок имеет три режима работы: ручной, автоматический и режим программирования. Ручной режим может использоваться при гибке по шаблону, в наладочном режиме. Автоматический режим удобен при большем количестве одинаковых отработанных гибов.

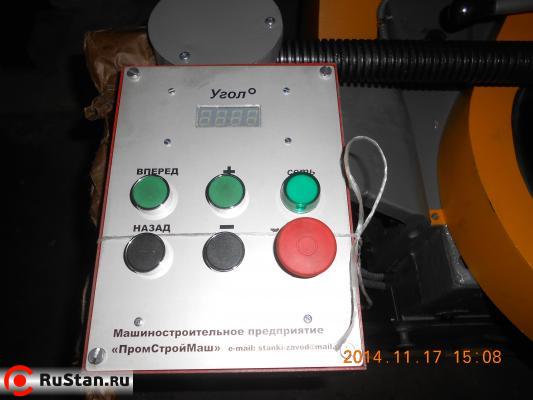

На трубогибах с механическим приводом установлен электронный блок управления с версией на 8 программ, с программируемым откатом и длительностью импульса противовключения. Пульт управления на базе контроллера с 4-х значным индикатором используется для задания «Угла гиба», отслеживания текущего процесса гиба по датчикам «Угла» и «Исходное», и управления остановом в заданной точке. При этом, для точности отработки «угла гиба», используется принцип останова двигателя методом «противовключения». Точность выполнения угла гиба 1-2 градуса. Система управления имеет «ручной» и «автоматические» режимы работы станка.

Преимущества: небольшая стоимость, простая и надежная схема управления. Наличие в машине гибочной штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине. При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%.

К гибочному станку прилагается за отдельную плату комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров. Простота и надежность конструкции механического привода, легкость в обслуживании обеспечивают эффективность применения машины гибочной при гибке труб как крупными, так и мелкими партиями.


Технические характеристики трубогибочной машины ИВ3429М

Характеристика Значение
Наибольший диаметр изгибаемой трубы, мм 76
Наименьший диаметр изгибаемой трубы, мм 25
Толщина стенки изгибаемой трубы, мм 4
Наибольший внутренний радиус гибочного инструмента, мм 320
Наименьший внутренний радиус гибочного инструмента, мм 38/1,5 диаметра изгиба трубы
Высота оси гиба над уровнем пола, мм 970
Частота вращения гибочного инструмента, об/мин 2,5-5,8
Угол поворота гибочного инструмента, град. 210
Электродвигатель главного привода тип АИР132М6
Мощность электродвигателя, кВт 7,5
частота вращения, об/мин 1000
Расстояние от оси центра гибочного ролика до места превышения конца оправки, мм 3000
Габариты слева-направо (мм) 3800
Габариты спереди-назад мм (мм) 1250
Габариты высота мм 1250
Масса ИВ3429М , кг 1250

Комплект поставки:

Машина трубогибочная модели ИВ3429М отгружается в стандартной заводской упаковке, предотвращая его порчу или повреждение, и обеспечивающая сохранность оборудования во время транспортировки, перегрузок и хранения на складе в надлежащих условиях.

  • Сертификат соответствия
  • Паспорт
  • Руководство по эксплуатации
  • Перечень быстроизнашивающихся и расходных частей
  • шприц
  • педаль
  • ручка поворота эксцентрика
  • ключ для выставления лимба
  • ролик для труб 3/4 дюйма.

Дополнительная комплектация:

Дополнительная оснастка изготавливается по дополнительной заявке, в которой указывается диаметр трубы, стенка трубы и радиус изгиба трубы.
