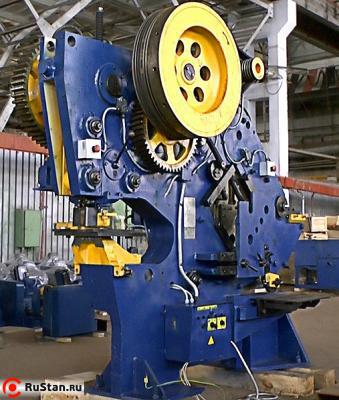

Комбинированные пресс-ножницы НГ5224 с механическим приводом
Код товара:
569
Нет в наличии
| Модель: |  |
НГ5224 |
| Производитель: |  |
Россия |
Пресс-ножницы НГ5224 комбинированные (универсальные) для полосы 28 х 200 мм служат для отрезки полосового, сортового и фасонного проката и пробивки отверстий в листовом, полосовом и фасонном прокате.
Пресс-ножницы комбинированные производят:

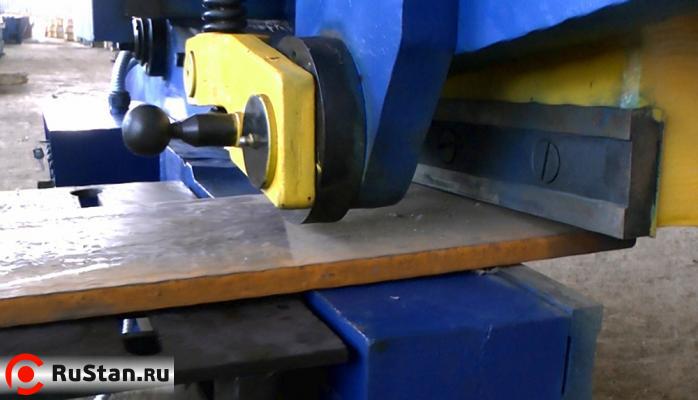

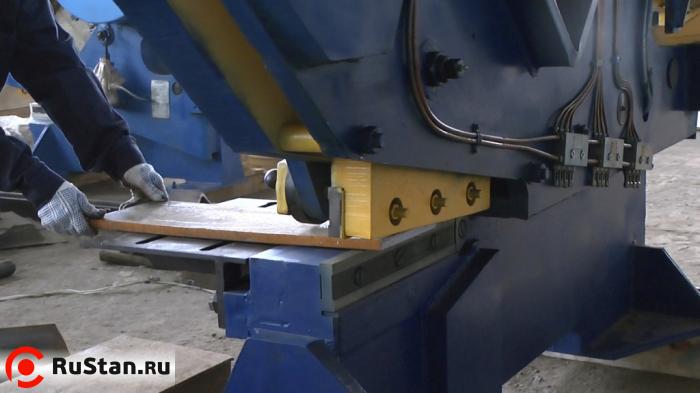

- отрезку полосы;
- отрезку проката без разметки до 1000 мм по упору;

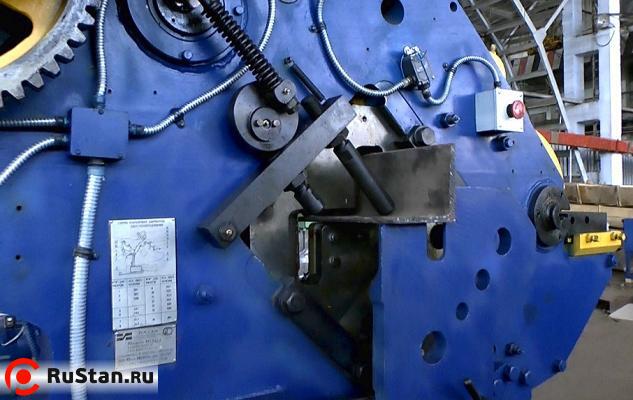

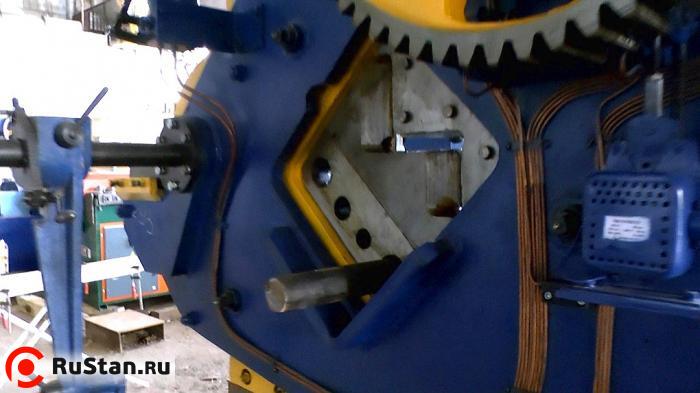

- отрезку уголка, круга, швеллера, двутавра, шахтного профиля;
- пробивку пазов;

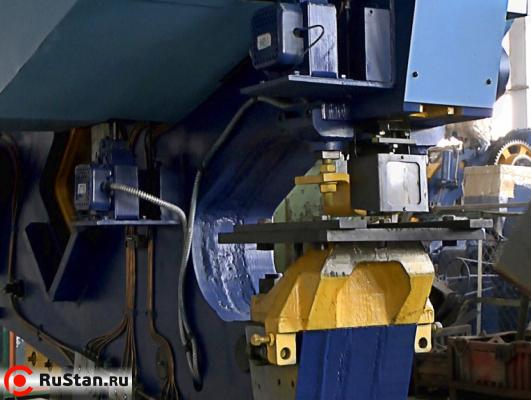

- пробивку отверстий круглой, прямоугольной, квадратной и любой другой формы.
Для облегчения перемещения сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП3 и не приводного модели МРН3.
Технические характеристики НГ5224 | |
|---|---|
| Характеристика | Значение |
| Электродвигатель (тип) | 4А132М4У3 |
| Мощность, кВт | 11 |
| Частота вращения, мин -1 | 3000 |
| Наибольшие размеры обрабатываемого проката, при σв ≤ 500 МПа , мм | |
| - Толщина и ширина полосы, мм | 28х200 |
| - Резка под углом 90 | 160х160х20 |
| - Диаметр круга, мм | 67 |
| - Резка под углом 45 | 125х125х14 |
| - Швеллер | 5У-30У*; 5П-8П*, 12П*, 14П* |
| - Двутавр | 10-30* |
| Номер СВП профиля | 19-27* |
| Пробиваемое отверстие (диаметр, толщина материала), мм | 40х25 |
| Наибольшие размеры пробиваемых пазов прямоугольной формы (толщина , ширина, длина), мм: | 16х85х100 |
| Длина заготовки при резе по заднему упору (минимальная/максимальная), мм | 130/1000 |
| Частота ходов ползуна (одиночных, не более), мин-1 | 14 |
| Номинальное усилие пресса, кН (тс) | 1250 (125) |
| Расстояние от оси ползуна пресса до станины, не менее, мм | 600 |
| Габаритные размеры, мм | 2735х1760х2445 |
| Масса НГ5224 , кг | 7050 |
* Отрезка проката выполняется специальным инструментом, поставляемым за дополнительную плату.
