Гвоздильный автомат АГ4116
Код товара:
594
Нет в наличии
1 380 000 руб.
с НДС - на 27.12.2024 г.
| Модель: |  |
АГ4116 |
| Изготовитель: |  |
Россия |
- Описание
- Дополнительная оснастка
-
Документы -
Видео
- Комментарии (77)
- Отзывы

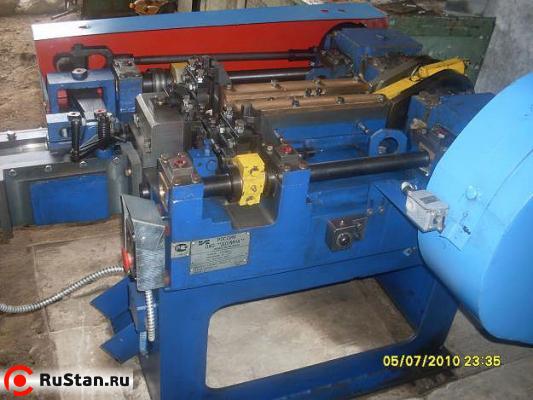

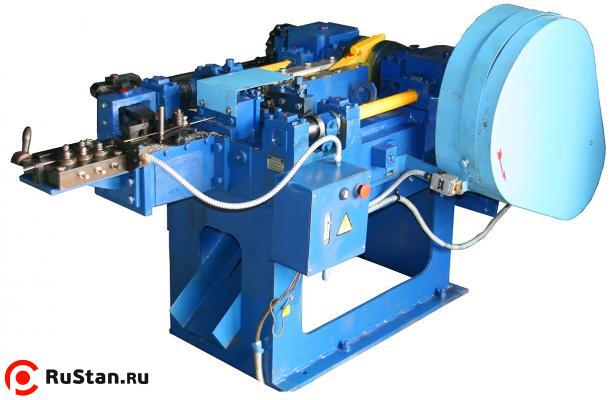

Гвоздильный автомат станок АГ4116 предназначен для изготовления строительных гвоздей по ГОСТ 4028-63 и гвоздей тарных с плоской головкой ГОСТ 4034-63 из низкоуглеродистой стальной проволоки ГОСТ 3282-74.
Гвоздильный автомат АГ 4116 также можно использовать для изготовления гвоздей из цветных металлов и сплавов с временным сопротивлением от 50 кг/мм до 100 кг/мм.

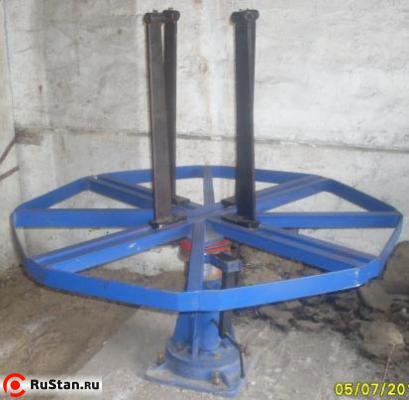

Гвоздильный автомат укомплектован размоточным устройством для установки мотков проволоки до 1500мм
Используемый материал для производства гвоздей:
Горячекатанная проволока стальная светлая низкоуглеродистая общего назначения по ГОСТ 3288-74, термически необработанная с dв=800 МПа в бунтах и катушках весом до 1000 кг.
Технологический процесс изготовления гвоздей:
- Правка проволоки в правильно-роликовом устройстве.
- Подача на размер гвоздя.
- Зажим проволоки.
- Отрезка проволоки и сброс гвоздя.
- Высадка головки гвоздя
- За один ход высадочного ползуна получается один гвоздь.
Справочные данные о весе гвоздей:
Гвозди строительные ГОСТ 4028-63:
- Вес, масса строительного гвоздя 2,5х50 - 0,00187 кг
- Вес, масса строительного гвоздя 2,5х60 - 0,00223 кг
- Вес, масса строительного гвоздя 3х70 - 0,00377 кг
- Вес, масса строительного гвоздя 3х80 - 0,00433 кг
- Вес, масса строительного гвоздя 3,5х90 - 0,0066 кг
- Вес, масса строительного гвоздя 4х120 - 0,0115 кг
- Вес, масса строительного гвоздя 4х100 - 0,0095 кг
Общий принцип работы станка для производство гвоздей (гвоздильного автомата АГ4116)
От электродвигателя через клиноременную передачу, вращательное движение передается на коленчатый вал, с которого посредством шатуна передается возвратно-поступательное движение на ползун, на котором находится высадочный пуансон. На коленчатом валу насажены две конические шестерни, с которых движение передается на боковые валы и с помощью эксцентриков на обрубные ножи.
С помощью планшайбы, насаженной на коленчатый вал, движение передается на механизм подачи, с помощью которого осуществляется подача проволоки в механизм зажима. Проволока в механизм зажима подается механизмом подачи через рихтовочные ролики устройства правильного.
Проволока через рихтовочный механизм подается механизмом подачи в механизм зажима, где происходит зажим проволоки с помощью подвижной и неподвижной матриц, после чего происходит отрезка изделия, сброс готового изделия осуществляется сбрасывателем 12, затем обрубной нож расходится и происходит высадка головки гвоздя. Цикл повторяется.
Технические характеристики гвоздильного автомата АГ4116 | |
|---|---|
| Характеристика | Значение |
| Наименьший диаметр гвоздя, мм. | 1,8 |
| Наибольший диаметр гвоздя, мм. | 4,0 |
| Наименьшая длина гвоздя, мм. | 32 - 3 |
| Наибольшая длина гвоздя, мм. | 120 -6 |
| Производительность автомата, шт./мин. | 300 … 400 |
| Ход ползуна механизма высадки, мм. | 150 |
| Ход матрицы, мм. | 2,0 |

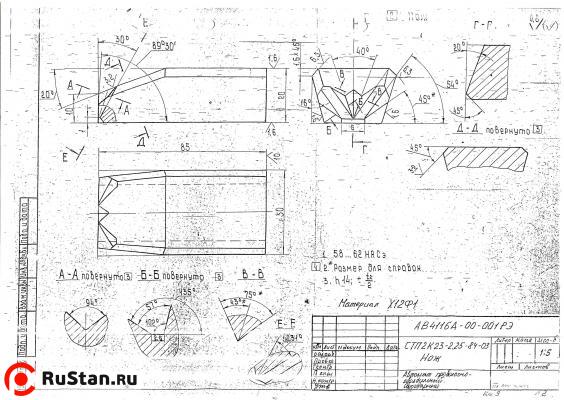

| Ход обрубных ножей, мм. | 30,0 |
| Ресурс работы автомата без переточки обрубных ножей, час. | ~ 1,5 |
| Габаритные размеры автомата, мм. | 1950х1160х1060 |
| Габаритные размеры разматывающего устройства, мм | 1512х1512х1206 |
| Масса АГ4116 автомата, кг. | 1050 |
| Масса разматывающего устройства, кг. | 218 |
| Электродвигатель: | 4А112М4У3 |
| Мощность электродвигателя, кВт | 5,5 |
Комплектация за дополнительную плату
Комментарии и вопросы:
8 сентября 2011г. 09:39
Иван:
Неплохой станок, цена только кусачая
- ответить
2 марта 2012г. 16:09
Специалист РуСтан:
Да цена огого.
- ответить
6 апреля 2012г. 16:44
Дмитрий:
Цена пугает нооо... Станок стоит своих денег!!!
- ответить
6 мая 2012г. 19:45
Посетитель:
Ну да,... ценничек завышен.. Я примерно такой только длинна до150 ,купил за 130. не думаю что этот золотом крашен чтоб столько стоить..
- ответить
9 мая 2012г. 00:11
Посетитель:
dorogo
- ответить
29 мая 2012г. 16:36
Посетитель:
как мне взять такой же станок за 130 подскажи,а то этот окупать долго по-моему
- ответить
29 мая 2012г. 22:09
Специалист РуСтан:
За 130 только б/у.
- ответить
28 августа 2012г. 22:16
Магомед:
Каких размеров должен быть цех, для этого станка-длина, высота, ширина помещения? Спасибо!
- ответить
2 сентября 2012г. 17:50
Специалист РуСтан:
минимальный размер - это размер самого станка с разматывающим устройством.
- ответить
8 сентября 2012г. 16:23
User:
Ищу инструкцию? Где можно скачать?
- ответить
10 сентября 2012г. 10:28
Посетитель:
Подскажите по чем можно купить новый станок( минимальная цена какая?)
- ответить
10 сентября 2012г. 21:45
Специалист РуСтан:
776 989.00
- ответить
16 ноября 2012г. 09:03
Хаким:
а на Казахстан отправить можете? как у вас с этим все в порядке?
- ответить
16 ноября 2012г. 16:20
Специалист РуСтан:
К сожалению только по России.
- ответить
16 ноября 2012г. 09:04
Хаким:
а есть видеролик работы этого автомата?
- ответить
16 ноября 2012г. 16:20
Специалист РуСтан:
Есть. Прямо на этой странице. Вкладка Видео.
- ответить
21 ноября 2012г. 00:34
Посетитель:
А где проволоку ГОСТ 3288-74 найти? и цена какая?
- ответить
21 ноября 2012г. 09:13
Специалист РуСтан:
В компаниях торгующих металлопрокатом.
- ответить
30 ноября 2012г. 15:30
Посетитель:
А объем производства какой ? тонн/спена
- ответить
2 декабря 2012г. 11:40
Специалист РуСтан:
300-400 шт в минуту.
Вес, масса строительного гвоздя 2,5х50 - 0,00187 кг
Вес, масса строительного гвоздя 2,5х60 - 0,00223 кг
Вес, масса строительного гвоздя 3х70 - 0,00377 кг
Вес, масса строительного гвоздя 3х80 - 0,00433 кг
Вес, масса строительного гвоздя 3,5х90 - 0,0066 кг
Вес, масса строительного гвоздя 4х120 - 0,0115 кг
Вес, масса строительного гвоздя 4х100 - 0,0095 кг
- ответить
18 декабря 2012г. 22:19
Михаил:
Прошу, объясните, почему цена в бизнес-плане так разнится с ценой вышеупомянутой? Заранее спасибо.
- ответить
21 декабря 2012г. 10:40
Специалист РуСтан:
Бизнес план написан несколько лет назад как наглядное пособие. Если Вы строите свой бизнес, нужно скорректировать его.
- ответить
12 января 2013г. 20:38
Посетитель:
скажите пожалуйста сколько примерно кг гвоздей выходит с 1ой тонны проволоки?
- ответить
29 ноября 2013г. 14:11
Посетитель:
одна тонна и выходит. в отход идет только то, что при заточке острого конца снимается
- ответить
18 февраля 2013г. 17:07
Рустам :
Всем привет! Ребята впринципи если грамотно подойти то окупается хорошо!с организациями договарённость и со стройками хотябы по сезонна_то_стоит_свсвоих_денег!
- ответить
3 марта 2013г. 16:02
Дмитрий:
Привет всем у вас можно купить б\у оборудование? до Якутска доставите?
- ответить
4 марта 2013г. 10:14
Специалист РуСтан:
К сожалению б/у таких станков у нас нет.
- ответить
24 апреля 2013г. 01:57
Тайир:
Rustan ! эсли я купил станок квоздилный афтамат запчастиями проблем не будит потомушто я кыргызтане живу а унас тех сервис эст или нет?
- ответить
15 июля 2013г. 16:57
Посетитель:
А как с запчастями и вот в характеристики прочитал переточка лезвия каждые полтора часа или я ошибаюсь? Спасибо.
- ответить
16 июля 2013г. 16:11
Специалист РуСтан:
Ножи можно затачивать. До момента их затупления Вы сделаете вагон гвоздей. Данные по стойкости ножей условные. Также можно купить комплект ножей за доп. плату. За 7лет продаж таких станков к нам никто не обратился за запасным комплектом ножей.
- ответить
22 ноября 2013г. 19:25
Посетитель:
а сколько часов может работать этот станок за смену?не напрягаясь
- ответить
22 ноября 2013г. 19:51
Специалист РуСтан:
Примерно 720 кг за рабочую смену. Прикинте сможете ли Вы реализовать такой объем?
- ответить
8 декабря 2013г. 15:03
shamil:
Мне нужна проволока общего назначения низкоуглеродистой стали гост 3282-74 термически необработанная (светлая).если у вас и какова цена?
- ответить
9 декабря 2013г. 09:40
Специалист РуСтан:
К сожалению с проволокой не поможем. Только станки.
- ответить
25 декабря 2013г. 20:34
Тимур:
Что-то я не пойму: выше Вы говорите, что производительность за смену 720 кг (за 8 часов). Ниже пишете, что по штукам это 300-400 штук. Но если взять вес 120мм за 0,0115*350шт/мин*60мин*8часов, то получается почти 2 тонны в смену. Так какая все таки реальная его производительность?
- ответить
28 декабря 2013г. 11:03
Специалист РуСтан:
Производительность разная в зависимости от того какую длину гвоздя Вы делаете, также зависит от материала. В течение смены Вам понадобится также менять или точить ножи.
- ответить
22 января 2014г. 08:29
Посетитель:
noj nujen ag 4116 kak nayti
- ответить
25 февраля 2014г. 22:13
ардак:
почему только по россии? как поступить что бы в казахстан отправить?
- ответить
26 февраля 2014г. 10:07
Специалист РуСтан:
Можем отгрузить в Казахстан, но цена будет такой же.
- ответить
26 марта 2014г. 14:19
Бато :
Сколько стоит б/у оборудования АГ4116 и во сколько обойдётся перевозка в Республику Бурятия?
- ответить
26 марта 2014г. 15:53
Специалист РуСтан:
б/у станков нет. Доставка будет стоить 30-50т.р.
- ответить
18 июня 2014г. 17:18
Дмитрий:
Ребята скажите а вообще какие Б/У станки у Вас есть и сколько они стоят?
- ответить
19 июня 2014г. 20:48
Специалист РуСтан:
Б/у станков у нас нет.
- ответить
11 сентября 2014г. 07:24
Anuar:
а в казахстан сможете доставит? или как?
- ответить
11 сентября 2014г. 17:47
Специалист РуСтан:
Да, но только НДС не убираем.
- ответить
16 сентября 2014г. 23:32
Посетитель:
Это станок лям стоит, это ж надо иметь серьезные выходы на застройщиков, а иначе он за 10 лет не окупится...
- ответить
8 февраля 2015г. 19:07
Посетитель:
Доставка в Киргизию сколько будет стоить,
- ответить
8 февраля 2015г. 19:09
Gafur:
точную сумму напишите пожалуйста с доставкой в Кыргызстан
- ответить
8 февраля 2015г. 23:10
Специалист РуСтан:
Мы поставляем оборудование только по России.
- ответить
9 июля 2015г. 17:57
Довлет:
Сколко будет стоить стоить аг4116 и где можно купить в каком городе
- ответить
9 сентября 2015г. 07:47
Эрик :
Мы интересуемся но сколька стоит доставка до Таджикистан у ??
- ответить
16 сентября 2015г. 23:17
Посетитель:
здравствуйте Гвоздильный автомат станок АГ4116.
Безразматывающего устройства цена сколько будет .
и доставка до Якутска цена сколько пожалуйста
- ответить
17 сентября 2015г. 11:04
Специалист РуСтан:
Станок поставляется только с разматывающим устройством.
Доставка до Якутска в районе 40т.р.
- ответить
6 октября 2015г. 10:42
Виталий:
Добрый день!Сколько стоит доставка в Московскую обл.г.Раменское?и есть ли станки по изготовлению саморезов?Если есть,какая стоимость и характеристика?
- ответить
8 октября 2015г. 08:49
Специалист РуСтан:
в районе 30т.р. Оборудования для производства саморезов у нас нет.
- ответить
4 декабря 2015г. 02:40
Посетитель:
Скажите пожалуйста а в кридит можно купить и сколько доставка занимает время за ранее спасибо Вам
- ответить
4 декабря 2015г. 09:54
Специалист РуСтан:
К сожалению в кредит только через банк. Срок доставки около недели.
- ответить
16 декабря 2015г. 12:13
макс:
доброе время суток всем !! на станок давно смотрю , сам торгую крепежом , гвоздей в сезон за месяц продаю около 50 -60 тонн, продавал бы на много больше да цена не для всех проходная , так что интерес к станку оч большой . НО сколько я пытался найти дешевую проволоку так и не смог ни где найти поставщика, проще и на много дешевле купить готовый гвоздь
- ответить
20 декабря 2015г. 22:21
Посетитель:
Здравствуйте Рустан вы можете дать адрес Китае если можно полностью
- ответить
19 января 2016г. 02:34
Абдулло:
Окончательная цена сколько стоит
- ответить
19 января 2016г. 09:14
Специалист РуСтан:
920
- ответить
14 марта 2016г. 15:02
Максим:
Подскажите какой уровень шума при работе станка в Децибелах, дБА? И как можно посмотреть тех паспорт на станок?
- ответить
26 марта 2016г. 16:04
Бобур:
Здравствуйте Рустан!
Скажете пожалуйста цена от сколько начинаеться и до скольки!
Спосибо заранее!
- ответить
27 марта 2016г. 13:48
Посетитель:
опыт работы на гвоздильных станках более 20 лет.к станку необходимо еще и затачной станок для ножей.на одной заточке можно набить и 10 тонн а могут накрыться и сразу при наладке.много причин 1 качество проволки 2умение настраивать 3 состояние станка если б/у.для начало можно найти и б/у их много и хороших и не дорогих.А главное это сбыт гвоздей и проволка
- ответить
28 марта 2016г. 18:23
Посетитель:
напишите пожалуйста сайт где можно купить б/у станки
- ответить
30 марта 2016г. 19:21
Посетитель:
вы где проживаете?если интересует производство гвоздей или сварка кладочной сетки пишите zhdanovsergey1999@mail.ru
- ответить
30 марта 2016г. 19:47
sergey:
макс вам надо примерно 4 станка чтоб набивать 50-60 тонн разного гвоздя в одну смену. я один за полтора месяца набил 20 тонн и сам следом упаковывал по 5 кг
- ответить
15 апреля 2016г. 07:22
Посетитель:
напишите пожалуйста где можно купит этот станок мы из Таджикистана...есть доставка..
- ответить
3 мая 2016г. 14:00
Посетитель:
расскажите пожалуйста подробно какие приборы или станки нужны для производства гвоздей и как можно подробно с названия мы, с марка мы и о их предназначениях. заранее спасибо.
- ответить
21 мая 2016г. 04:52
Посетительсухроб :
Узбекистане можно станок отправить сколько будет общий сына
- ответить
27 июля 2016г. 14:58
олег:
откуда такая цена . непонятно
- ответить
17 августа 2016г. 08:17
Посетитель:
Добрый день народ. Я ищу производителей гвоздя на АГ4116, что бы уточнить более подробную информацию, если имеются такие ребята которые наладили собственное производство на данном аппарате прошу напишите письмо на мою почту.
- ответить
24 ноября 2016г. 15:22
:
Скажите пожалуйста,какая цена на сегодняшний день вашего станка. Спасибо!
- ответить
25 ноября 2016г. 09:04
Специалист РуСтан:
920 000.00 руб. с НДС
- ответить
28 ноября 2016г. 07:25
:
Узбекистане можно станок отправить сколько будет общий сына
- ответить
28 ноября 2016г. 07:27
:
Узбекистане можно станок отправить?
- ответить
11 декабря 2016г. 20:18
Ризо:
Здравствуйте какая цена за оборудование для производства гвоздей и будет ли доставка в Дагестан какая гарантия на оборудования и что входит в комплект оборудования и установка оборудования будет ли без платная прошу ответить на мою почту tim.musaev1987@gmail.com спасибо за внимание
- ответить
